지표면 단계 저장소 토량을 계산하려면

단계 저장소 토량을 계산하려면

1. 지표면 또는 등고선을 사용하여 유역을 정의하려면 지표면에 대해 등고선 가시성을 켭니다.
2. 분석 탭설계 패널단계 저장소 찾기를 클릭합니다.
3. 단계 저장소 대화상자에서 단계 저장소 테이블 상세 정보를 입력합니다.
4. 토량 계산 방법의 경우 평균 끝 면적, 원추 근사치 또는 모두를 클릭합니다.
5. 유역 정의 옵션의 경우 다음 중 하나를 수행합니다.
   • 도면요소에서 유역 정의를 선택하고 유역 정의를 클릭한 다음 지표면의 모든 등고선을 사용하여 유역을 정의합니다.
   • 도면요소에서 유역 정의를 선택하고 유역 정의를 클릭한 다음 지표면에서 추출된 폴리선 또는 선택된 등고선을 사용하여 유역을 정의합니다.
   • 수동 등고선 데이터 항목 사용를 선택하고 유역 정의를 클릭한 다음 수동으로 등고선 표고 및 영역을 입력합니다.

지표면 객체에서 모든 등고선 데이터를 사용하여 유역을 정의하려면

1. 도면요소에서 유역 정의 대화상자에서 다음을 수행합니다.
   • 지표면 등고선에서 유역 정의를 클릭합니다.
   • 정의를 클릭합니다.

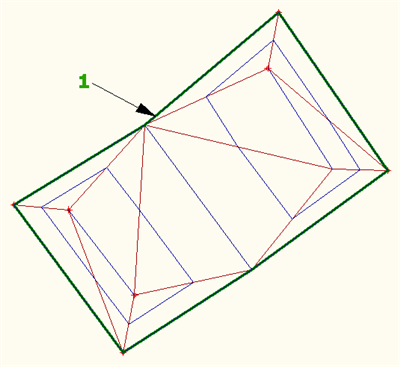

2. 도면에서 지표면을 선택하고(다음 그림의 "1") 마우스 오른쪽 버튼을 클릭하거나 Enter 키를 누릅니다.


   지표면 객체 데이터가 추출되고 단계 저장소 토량 테이블에 나열됩니다. 이 옵션은 지표면의 모든 등고선 데이터를 사용합니다.

3. 결과를 저장합니다.

폴리선 또는 선택한 지표면 등고선을 사용하여 유역을 정의하려면

1. 유역 정의 옵션 아래 단계 저장소 대화상자에서 다음을 수행합니다.
   • 도면요소에서 유역 정의를 클릭합니다.
   • 유역 정의를 클릭합니다.
2. 도면요소에서 유역 정의 대화상자에서 폴리선에서 유역 정의를 클릭합니다.
3. 선택적으로, 유역을 정의하기 위해 지표면 등고선에서 폴리선을 추출하려면 지표면에서 객체 추출을 클릭한 다음 도면에서 지표면을 선택하고 Enter 키를 누릅니다. 도면요소에서 유역 정의 대화상자에서 정의를 클릭하면 유역을 정의하기 위해 작성한 폴리선을 선택할 수 있습니다.
   주: 반면에 지표면 등고선에서 유역 정의 옵션은 입력 데이터에 대해 모든 지표면 등고선을 사용하기 때문에 지표면에서 객체 추출 옵션을 사용하여 저지대를 정의하는 등고선과 같은 선택된 등고선에서 데이터를 추출할 수 있습니다.
4. 선택적으로, 선택한 도면요소를 다음 도면층으로 변경을 선택 취소합니다.

   유역 폴리선 도면층에 대해 선택한 도면요소를 다음 도면층으로 변경을 선택한 경우 폴리선을 이동할 도면층을 입력합니다.

5. 선택한 도면층에서 선택하지 않은 도면요소 삭제를 선택합니다.
   팁: 이 옵션은 지표면에서 도면요소 추출 버튼을 사용하여 작성한 폴리선을 삭제함으로써 도면을 정리하지만 정의 버튼을 통해서는 선택되지 않습니다.
6. 정의를 클릭합니다.

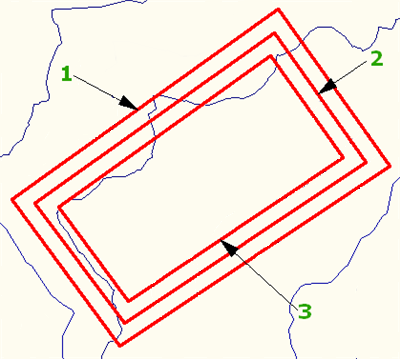

7. 폴리선을 두 개 이상 선택합니다. 다음 그림에는 세 번째 폴리선(3)이 포함되어 있습니다. 마우스 오른쪽 버튼을 클릭하거나 Enter 키를 누릅니다.

   주: 폴리선이 최적화된 폴리선이어야 합니다(예: PLINE 명령으로 작성됨).

   폴리선 데이터가 추출되고 단계 저장소 토량 테이블에 나열됩니다.

8. 결과를 저장합니다.

지표면 등고선 데이터를 수동으로 입력하여 유역을 정의하려면

1. 입력한 데이터에서 유역 정의 대화상자에서 두 개의 이상의 등고선에 대한 등고선 표고 및 영역 데이터를 입력합니다.
2. 테이블에 추가를 클릭합니다.

   정보가 계산된 토량과 함께 단계 저장소 토량 테이블에 추가됩니다.

3. 결과를 저장합니다.
