이 대화상자를 사용하여 일련의 객체를 통해 최적 맞춤별 선형을 작성할 때 사용할 설정을 지정할 수 있습니다.
입력 데이터
- 입력 유형
-
최적 맞춤 선형을 작성할 소스 객체 유형(AutoCAD 블록, AutoCAD 도면요소, AutoCAD 점, COGO 점 또는 형상선)을 지정합니다.
- 옵션 단순화 중
-
형상선이나 AutoCAD 도면요소를 입력 데이터로 사용할 때 정점을 추가하거나 제거하는 옵션을 지정할 수 있는 단순화 옵션 대화상자를 엽니다.
- 경로 1
-
선형이 회귀점의 단일 경로를 통해 작성되도록 지정합니다.
이 옵션은 중심선 단면 검토 데이터에서 선형을 작성하는 데 사용됩니다.
- 경로 2
-
선형이 회귀점의 두 경로 사이에 작성되도록 지정합니다.
이 옵션은 도로 포장 모서리나 왼쪽 및 오른쪽 난간의 단면 검토 데이터 사이에 중심 선형을 작성하는 데 사용됩니다.
최적 맞춤 옵션
이러한 옵션은 최적 맞춤 알고리즘이 입력 데이터에 적용되는 방식에 영향을 줍니다.
- 원곡선 탐지를 위한 최대 반지름
-
입력 데이터에서 작성되는 원곡선에 허용되는 가장 큰 반지름을 지정합니다.
주: 이 값은 예상값입니다. 최상의 결과를 얻으려면 입력 데이터에서 가장 큰 것으로 알려진 반지름보다 약간 더 큰 값을 지정합니다. - 완화곡선 작성
-
선형 접선과 원곡선 사이에 완화곡선이 작성되도록 지정합니다. 접선 일치 옵션을 선택하지 않은 경우 원곡선의 양쪽에 있는 완화곡선은 대칭입니다.
주: 이 옵션을 선택하면 그 아래 옵션을 사용할 수 있습니다. - 완화곡선에 대해 원하는 R/A
-
작성되는 완화곡선에 대해 접선 R/A 비율을 지정합니다.
- 가능한 경우 완화곡선 작성 및 접선 일치
-
솔루션이 가능한 한 접선을 따르도록 지정합니다. 사용 가능한 솔루션이 없으면 접선과 원곡선 사이에서 완화곡선 솔루션이 발견될 때까지 접선이 원 쪽으로 이동하도록 지정합니다.
- 완화곡선에 대한 최소 R/A
-
작성되는 완화곡선에 대해 최소 R/A 비율을 지정합니다. 이 값은 완화곡선의 길이를 조정합니다.
- 값이 클수록 완화곡선은 더 짧아집니다.
- 값이 작을수록 완화곡선은 더 길어집니다.
작성 설정
- 선형 이름
-
선형의 이름을 지정합니다. 선형마다 고유 이름이 있어야 합니다.
- 부지
-
선형에 대한 부지를 지정합니다. 부지 리스트에서 부지를 선택하거나 새 부지 이름을 입력합니다.
- 선형 스타일
-
현재 스타일을 화면표시합니다. 화살표를 클릭하여 다른 선형 스타일을 선택합니다.
- 선형 레이블 세트
-
기본 선형 레이블 세트를 화면표시합니다. 화살표를 클릭하여 다른 선형 레이블 스타일을 선택합니다.
- 도면층
-
선형 객체를 작성할 도면층을 화면표시합니다. 화살표를 클릭하여 다른 도면층을 선택합니다.
- 완화곡선 유형
-
최적 맞춤 선형에서 사용할 완화곡선의 유형을 지정합니다. 자세한 내용은 완화곡선 정의 정보를 참고하십시오.
주: 사인 반웨이브 감소 접선 및 NSW 3차 포물선은 최적 맞춤 선형에 사용할 수 없습니다.
- 보고서 표시
-
각 회귀점의 좌표를 포함하여 최적 맞춤 회귀 결과가 나열되는 최적 맞춤 선형 보고서 뷰를 엽니다.

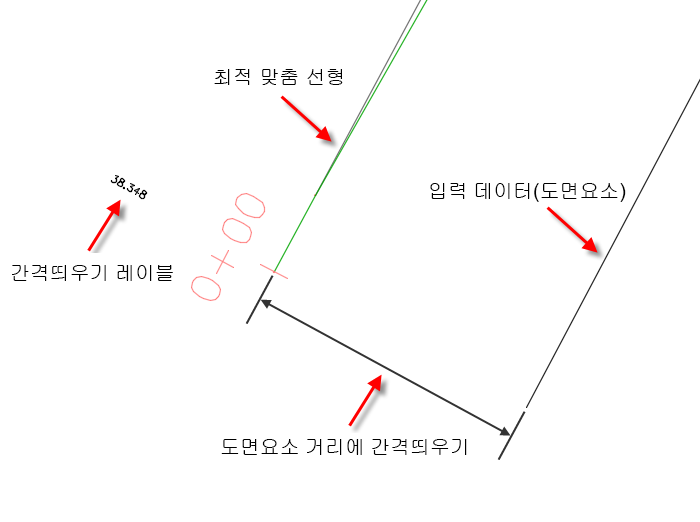

- 레이블 간격띄우기
-
최적 맞춤 선형 보고서 뷰에 화면표시되는 도면요소에 간격띄우기 정보를 표시하는 레이블을 도면에서 작성합니다.
레이블은 최적 맞춤 선형부터 입력 데이터(도면요소)까지의 양수 또는 음수 수평 간격띄우기 거리를 표시합니다. 양수 값은 입력 데이터가 최적 맞춤 선형의 오른쪽에 있음을 나타내고(측점 0+00에서 시작하는 경우) 음수 값은 입력 데이터가 최적 맞춤 선형의 왼쪽에 있음을 나타냅니다.
주: 이러한 레이블은 1.00의 높이에서 표준 문자 스타일을 사용하며 도면층 0에서 작성됩니다.
