이 대화상자를 사용하여 일련의 객체를 통해 최적 맞춤별 종단을 작성할 때 사용할 설정을 지정할 수 있습니다.
최적 맞춤 종단을 작성할 소스 객체 유형(AutoCAD 블록, AutoCAD 3D 폴리선, AutoCAD 점, COGO 점 또는 지표면 종단, 형상선)을 지정합니다.
형상선이나 AutoCAD 3D 폴리선을 입력 데이터로 사용할 때 정점을 추가하거나 제거하는 옵션을 지정할 수 있는 최적 맞춤 종단 단순화 옵션 대화상자를 엽니다.
종단이 회귀점의 단일 경로를 통해 작성되도록 지정합니다.
이 옵션은 중심선 단면 검토 데이터에서 종단을 작성하는 데 사용됩니다.
종단이 회귀점의 두 경로 사이에 작성되도록 지정합니다.
이 옵션은 도로 포장 모서리나 왼쪽 및 오른쪽 난간의 단면 검토 데이터 사이에 중심선 종단을 작성하는 데 사용됩니다.
이러한 옵션은 최적 맞춤 알고리즘이 입력 데이터에 적용되는 방식에 영향을 줍니다.
입력 데이터에서 작성되는 원곡선에 허용되는 가장 큰 반지름을 지정합니다.
접선 사이에 작성된 원곡선의 유형(포물선 또는 원호)을 지정합니다.

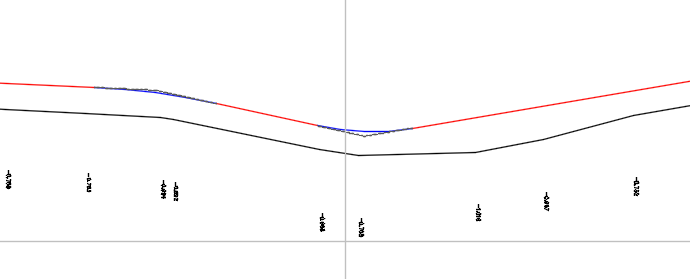

다음 그림에는 입력 데이터 위에 최적 맞춤 종단이 그려져 있습니다(지표면 종단).

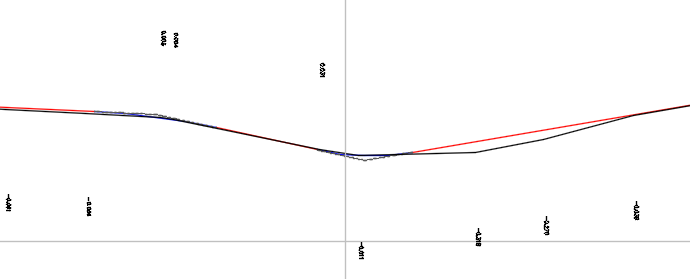

다음 그림에는 입력 데이터 위아래에 최적 맞춤 종단이 그려져 있습니다(지표면 종단).
상위 선형의 이름을 지정합니다. 선형마다 고유 이름이 있어야 합니다.
종단 이름을 지정합니다. 각 종단에 고유 이름이 있어야 합니다.
현재 스타일을 화면표시합니다. 화살표를 클릭하여 다른 종단 스타일을 선택합니다.
종단 객체가 작성되는 도면층을 화면표시합니다. 화살표를 클릭하여 다른 도면층을 선택합니다.
각 회귀점의 좌표를 포함하여 최적 맞춤 회귀 결과가 나열되는 최적 맞춤 종단 보고서 뷰를 엽니다.
최적 맞춤 종단 보고서 뷰에 화면표시되는 도면요소에 간격띄우기 정보를 표시하는 레이블을 도면에서 작성합니다.
레이블은 최적 맞춤 종단부터 입력 데이터(도면요소)까지의 표고 차이를 표시합니다.
