종단 뷰에 교차를 추가하여 상위 선형에 상대적인 종단과 선형 객체가 교차하는 위치를 식별할 수 있습니다.
종단 뷰에 교차 추가 명령을 사용하여 다음 유형의 객체에 대해 교차와 레이블을 종단 뷰에 추가할 수 있습니다.
- 선형
- 프로파일
- 형상선
- 측량 수치
- 3D 폴리선
종단 뷰에 교차를 추가할 때 교차에 적용할 표식기 및 레이블 스타일을 지정합니다. 교차 객체의 각 유형에 대한 고유한 스타일을 설정하여 서로 다르게 표시하고 레이블을 지정할 수 있습니다.
교차 선형은 표고가 없으므로 종단 뷰에서 수직선으로 표시되지만, 교차 선형 레이블의 표고 값을 지정할 수 있습니다.

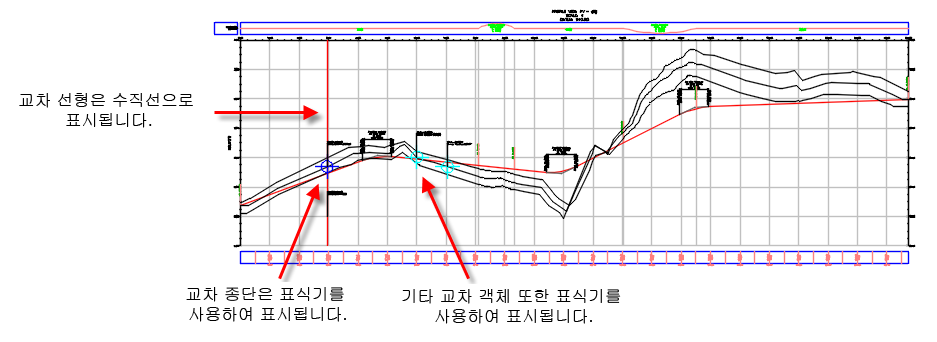

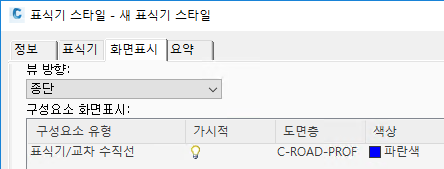

표식기 스타일을 사용하여 종단 뷰에서 교차 객체의 모양을 제어할 수 있습니다. 표식기 스타일의 모양은 표식기 스타일 대화상자의 화면표시 탭에서 제어됩니다. 뷰 방향 리스트에서 종단을 선택하여 종단 뷰에 대해 표식기 스타일이 구성되는 방법을 검토하고 편집합니다. 단일 구성요소는 표식기(교차 종단, 형상선, 측량 수치, 3D 폴리선을 표시하는 데 사용)와 교차 수직선(교차 선형을 표시하는 데 사용) 모두의 화면표시를 제어합니다.
교차 객체는 종단 뷰 교차 레이블 스타일을 사용합니다.
다음 특성을 포함하도록 레이블 스타일을 설정할 수 있습니다.
객체 표고, 지표면, 종단을 사용하여 종단 뷰에 교차와 레이블을 표시하거나 수동으로 표고를 지정할 수도 있습니다. 선형의 경우 표고 옵션은 종단 뷰에 표시되는 레이블의 표고를 제어하며 수동으로 지정됩니다.
종단 뷰의 교차 위로 커서를 이동하면 평면 뷰에서 객체가 강조 표시됩니다. 종단 뷰 특성 대화상자의 교차 탭에서 교차 특성을 검토할 때 대화상자에서 교차 객체를 선택하면 평면 뷰 및 종단 뷰에서 객체가 강조 표시됩니다.
