종단 뷰 그리드를 사용하면 평면 선형에 대해 하나 이상의 종단을 표시할 수 있습니다.
종단 뷰를 작성할 때는 어떤 기존 종단을 그리드에 표시할 것인지 지정합니다. 이 종단은 그리드에 새 종단 배치를 그리는 경우 참조로 사용합니다.
종단 뷰에는 하나 이상의 관련 종단과 X축을 따라 그리드 위 또는 아래에 있는 여러 데이터 밴드가 포함될 수 있습니다. 데이터 밴드는 종단에 측점 화면표시, 표고, 수평 지오메트리, 공학 분석에 도움이 되는 기타 데이터 등을 주석으로 추가합니다.

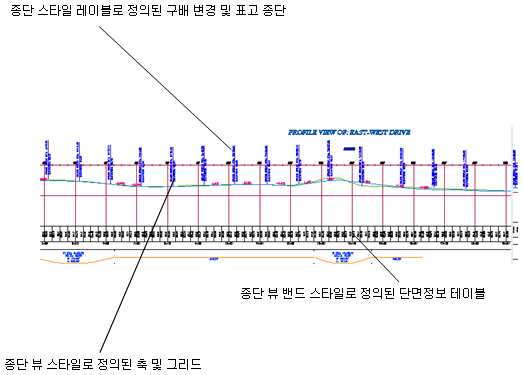

지표면 및 종단 배치를 표시하는 종단 뷰

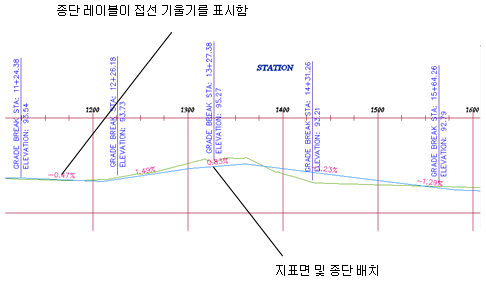

지표면 및 종단 배치의 상세 뷰
보통은 종단 뷰를 사용하여 여러 종단과 함께 도로, 파이프, 울타리 또는 그와 비슷한 구조물의 제안 루트를 표시합니다. 종단 뷰를 사용하여 선형을 따라 여러 지표면 또는 설계 종단의 표고를 비교합니다.
종단 뷰 내에서 다른 선형의 종단을 겹칠 수 있습니다. 예를 들어, 도로의 종단 뷰에서 같은 코리더를 차지하는 전선 매립용 지하 파이프의 종단을 중복되게 겹칠 수 있습니다. 종단을 겹치면 도로 지표면에 사용되는 것과 동일한 선형 측점과 관련해서 암거 표고를 분석할 수 있습니다.
종단 뷰에 도면의 투영 객체를 포함하여 종단을 기준으로 객체를 표시할 수 있습니다.
조경에 도로, 파이프라인 또는 그와 비슷한 구조물을 설계하면서 가능한 여러 루트의 적합성을 분석하는 경우에는 각 루트의 종단 뷰를 사용하면 비교에 도움이 됩니다.
Autodesk Civil 3D에서는 지정한 종단 뷰 높이에 맞추도록 종단을 분할하고 단일 또는 다중 종단 뷰에 종단을 표시할 수 있습니다.
종단 뷰 작성
종단을 종단 뷰에 표시하지 않고 작성할 수 있습니다. 종단 뷰를 작성하는 경우 선택한 선형에서 작성된 모든 종단을 표시할 수 있습니다. 종단 뷰에서 데이터 밴드와 종단 주석을 구성하여 사용자에게 더 명확하거나 자세한 정보를 제공할 수 있습니다.
사용하기 쉬운 마법사를 통해 단일 또는 다중 종단 뷰나 스택 프로파일을 작성할 수 있습니다. 프로세스에서 절토 및 성토 면적을 표시하기 위해 관망 및 해치 영역을 표시할지 여부를 지정할 수 있습니다.

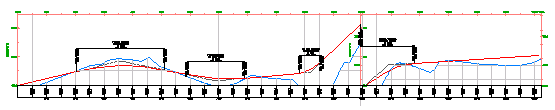

- 일반적으로 단일 종단 뷰를 사용하여 종단을 설계 및 편집할 수 있으며 단일 종단 뷰 그리드에 해당 선형의 지정된 측점 범위를 표시합니다.

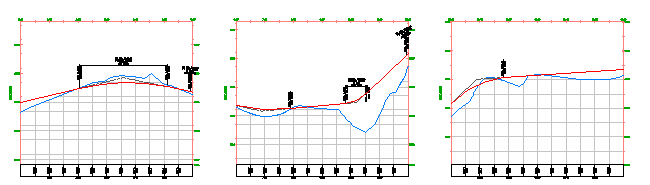

- 일정한 길이 및 수직축척의 개별 종단 뷰 그리드에서 종단의 보다 짧은 세그먼트를 플롯하는 경우 다중 종단 뷰가 유용합니다.
다중 종단 뷰를 사용하여 설계를 최종 시공 도서로 작성합니다. 최적의 결과를 얻으려면 단일 종단 뷰에 종단을 설계한 다음 플롯할 때 사용할 다중 종단 뷰를 작성하십시오.
- 스택 프로파일은 수직으로 정렬된 별도의 종단 뷰에 그려진 관련된 종단 집합입니다. 일반적으로 중심선 종단이 한 종단 뷰에 포함되고, 왼쪽 및 오른쪽 간격띄우기가 중심선 종단 뷰의 위와 아래에 배치된 종단 뷰에 그려집니다.
단일 또는 다중 종단 뷰 내에서 종단을 분할할 수 있습니다. 이렇게 하면 종단 뷰의 지정된 높이보다 큰 종단 표고 범위를 종단 뷰에 표시할 수 있습니다.
