선형 배치 도구를 사용하여 선형을 작성합니다.
배치 명령을 사용하여 선형을 작성할 수 있습니다. 고유 이름, 부지(원하는 경우), 스타일 및 레이블 세트와 조건 기준 설계 옵션을 지정합니다. 그런 다음 선형 배치 도구를 사용하여 선형을 그립니다.
도구막대에는 다음과 같은 두 가지 유형의 선형 작성 도구가 있습니다.
- 선, 원곡선 및 완화곡선을 위한 프리핸드 그리기 도구입니다.
- 길이, 반지름 같은 매개변수로 개별 도면요소를 정의하는 구속 조건 기반 도구입니다.
다음 명령 중 하나를 사용하여 선형의 배치를 신속하게 작성할 수 있습니다. 작성되는 선 및 원곡선은 접선을 유지한 상태로 편집할 수 있는 고정 도면요소입니다.

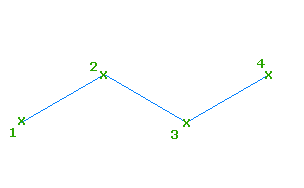

접선-접선(원곡선 없음)
선형의 빠른 배치를 작성하려면 이 명령을 사용합니다. 접선 교차로(IP)를 지정합니다. 나중에 선택적으로 원곡선을 추가합니다.

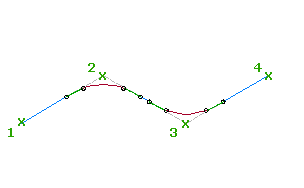

접선-접선(원곡선 포함)
선형을 배치하여 교차 점(IP)에 자동으로 원곡선이 작성되게 하려면 이 명령을 사용합니다. 원곡선 매개변수는 원곡선 및 완화곡선 설정 대화상자의 현재 값으로 설정됩니다.

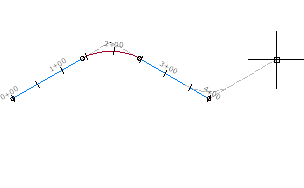

팁: 프롬프트가 표시되면 투명 명령을 사용하여 방향, 반지름, 길이 등을 지정하거나 측점 간격띄우기를 사용하여 점을 지정할 수 있습니다. 자세한 내용은 투명 명령 정보를 참고하십시오.
