튜토리얼 B4: 특성 및 메쉬 정의

재료 라이브러리에서 스테인리스 스틸을 로드하여 새 재료를 작성합니다.

1. 모델 트리에서 재료를 마우스 오른쪽 버튼으로 클릭하고 새로 만들기를 선택합니다.
2. 대화상자에서 재료 선택을 클릭합니다.

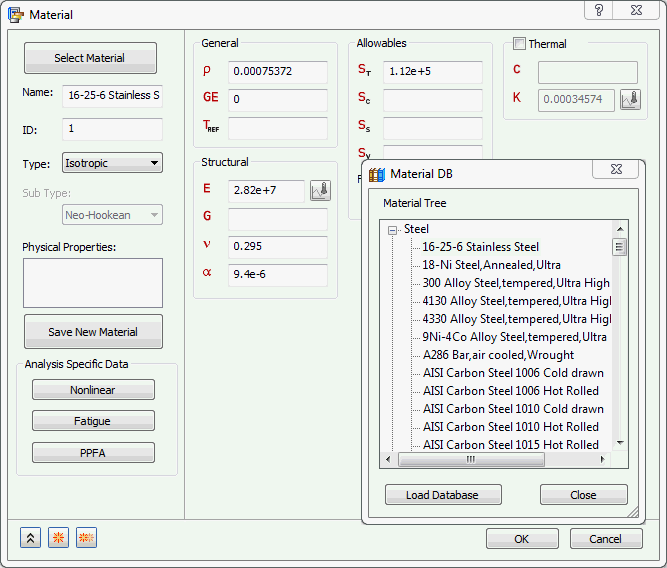

3. 재료 DB 대화상자가 사용 가능한 라이브러리로 채워집니다. 데이터베이스 로드를 클릭합니다.
4. C:\Program Files\Autodesk\Inventor Nastran 2020\In-CAD\Materials로 이동하여 ADSK_materials.natmat 파일을 엽니다.
5. 재료 트리가 사용 가능한 재료로 채워집니다. Steel 범주에서 16-25-6 Stainless Steel을 선택합니다.



   파손 이론에 대한 메시지는 무시합니다.

   법선 모드 해석의 핵심 요소는 강성 및 질량입니다. 법선 모드 해석에 대한 사용자 재료를 정의할 때 재료 정보에 질량 밀도가 정의되어 있는지 관심과 시간을 들여 확인합니다.

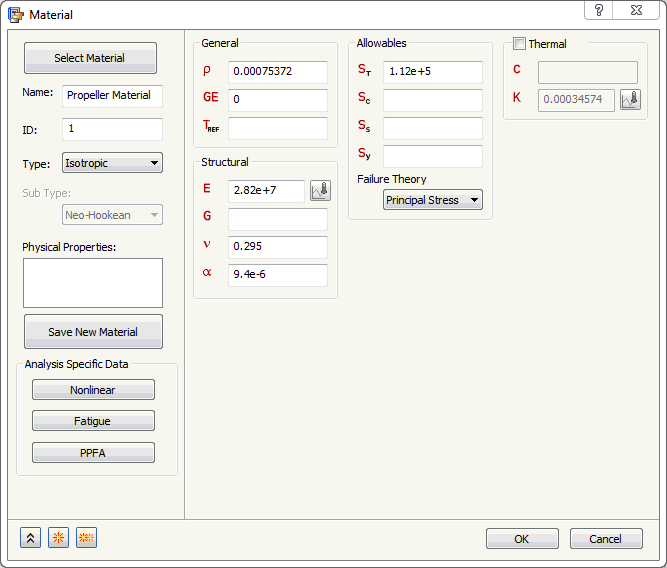

6. 재료의 이름을 Propeller Material로 바꿉니다.



7. 확인을 클릭하여 재료를 작성합니다.
8. 모델 트리의 이상화에서 솔리드 및 쉘 등 표준 범주 아래의 기존 정의를 확인합니다. 아래는 기존 정의의 예인 솔리드 1입니다.


   기존 정의가 있는 경우 마우스 오른쪽 버튼으로 이상화 > 모두 삭제를 클릭합니다. 이렇게 하면 원치 않는 재료가 부품 메쉬에 나타나거나 해석에 포함되는 일이 발생하지 않습니다.

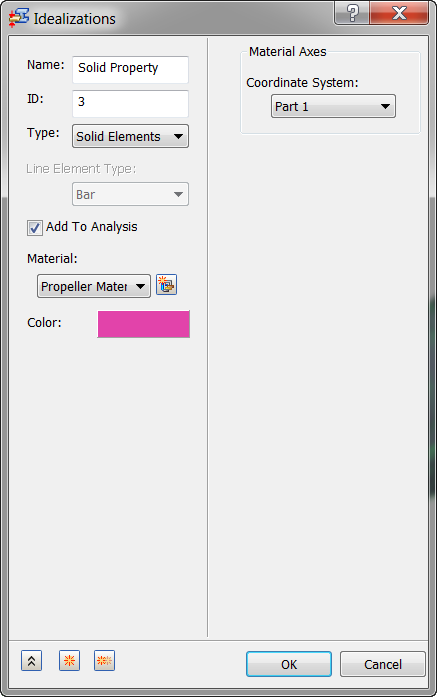

9. 모델 트리에서 이상화를 마우스 오른쪽 버튼으로 클릭하고 새로 만들기를 선택합니다.
10. 특성의 이름을 Solid Property로 바꿉니다.
11. 유형 드롭다운 메뉴에서 솔리드 요소를 선택하고, 재료가 프로펠러 재료로 설정되어 있는지 확인합니다. 다른 기본값을 수락합니다.



12. 확인을 클릭하여 특성을 작성합니다.

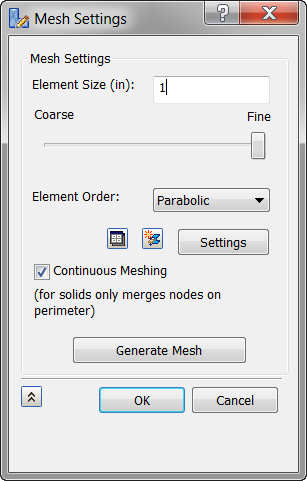

13. 메쉬 모델을 마우스 오른쪽 버튼으로 클릭하고 편집을 선택합니다.
14. 요소 크기 필드에 1을 입력합니다.
15. 기본값을 사용하고 확인을 클릭하여 솔리드 메쉬를 생성합니다.

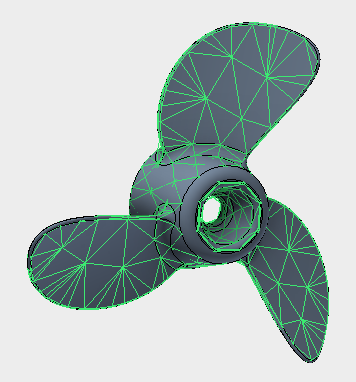

16. 메쉬가 생성된 후 모델은 아래와 같이 표시되어야 합니다.
