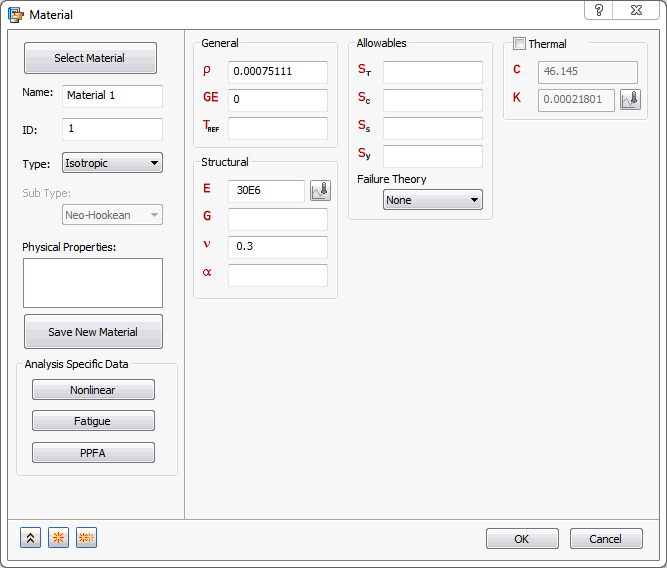

- 모델 트리에서 재료를 마우스 오른쪽 버튼으로 클릭하고 새로 만들기를 선택합니다.
- 이름을 Steel로 변경합니다.
- 구조 그룹에서 E 입력 상자에 30E6을 입력하고 ν(nu) 입력 상자에 0.3을 입력합니다.
- 확인을 클릭합니다.
다음 몇 단계에서는 요소 특성을 정의합니다.

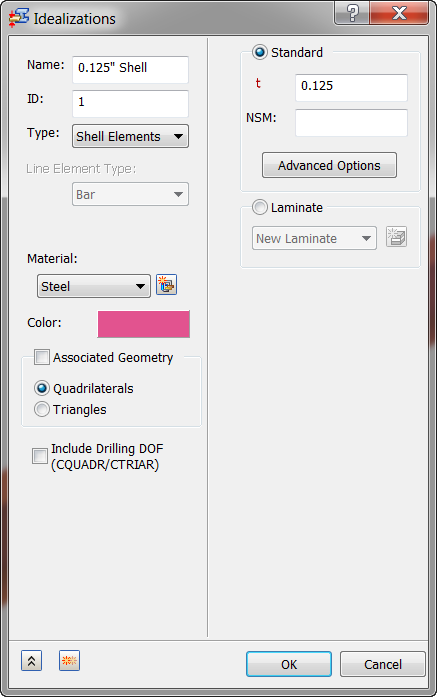

- 모델 트리에서 이상화를 마우스 오른쪽 버튼으로 클릭하고 새로 만들기를 선택합니다.
- 유형 드롭다운 메뉴에서 쉘 요소를 선택합니다.
- 재료가 강철로 선택되어 있는지 확인합니다.
- 이름을 0.125” Shell로 변경합니다.
- 표준 라디오 버튼을 선택하고 t(두께) 입력 상자에 0.125를 입력합니다.
- 확인을 클릭합니다.

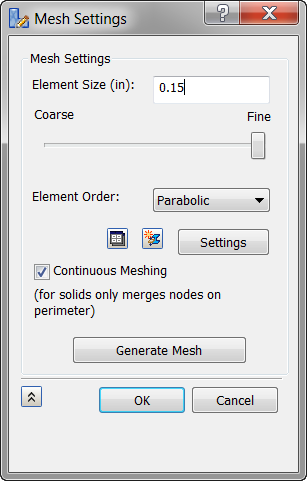

- 메쉬 모델을 마우스 오른쪽 버튼으로 클릭하고 편집을 선택합니다.
- 요소 크기를 0.15로 변경합니다.

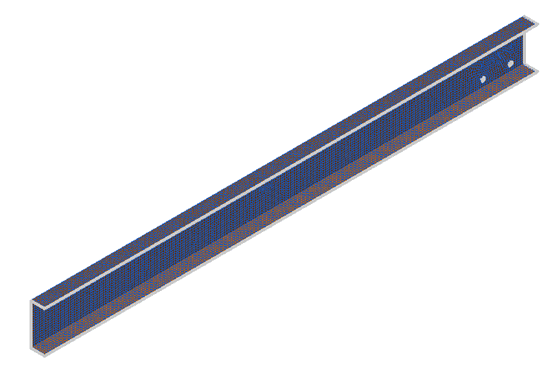

- 메쉬 생성을 클릭한 후 확인을 클릭합니다. 모델은 아래와 같이 표시되어야 합니다.

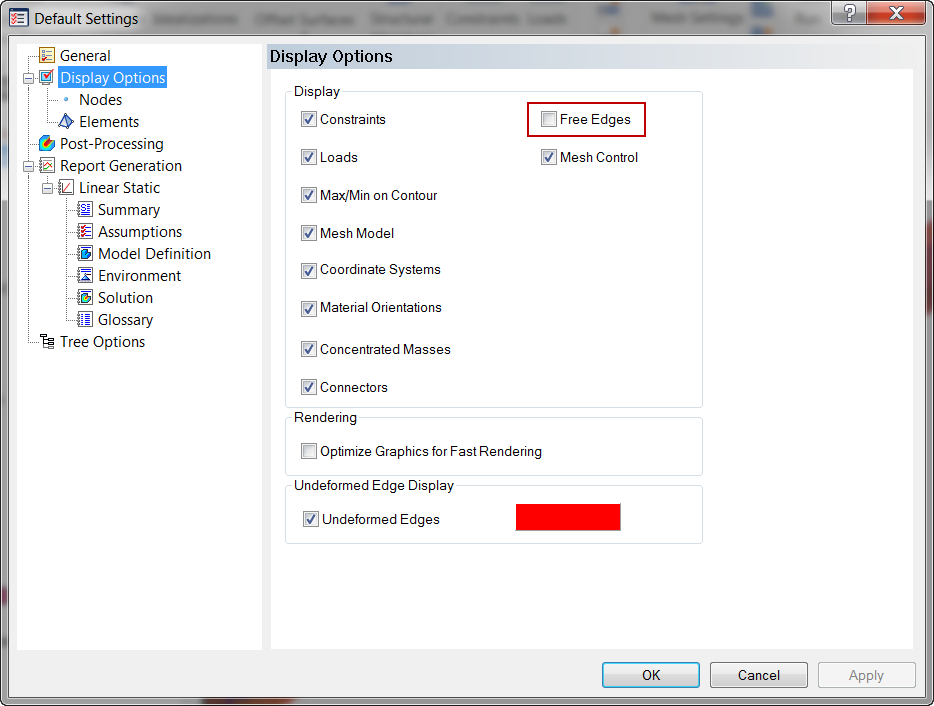

흰색 모서리를 제거하려면 기본 설정
, 표시 옵션으로 차례로 이동하고 자유단을 선택 취소합니다.
