튜토리얼 A5: 특성 및 메쉬 정의

재질 특성 정의

1. 모델 트리에서 마우스 오른쪽 버튼으로 재료 > 새로 만들기를 클릭합니다.

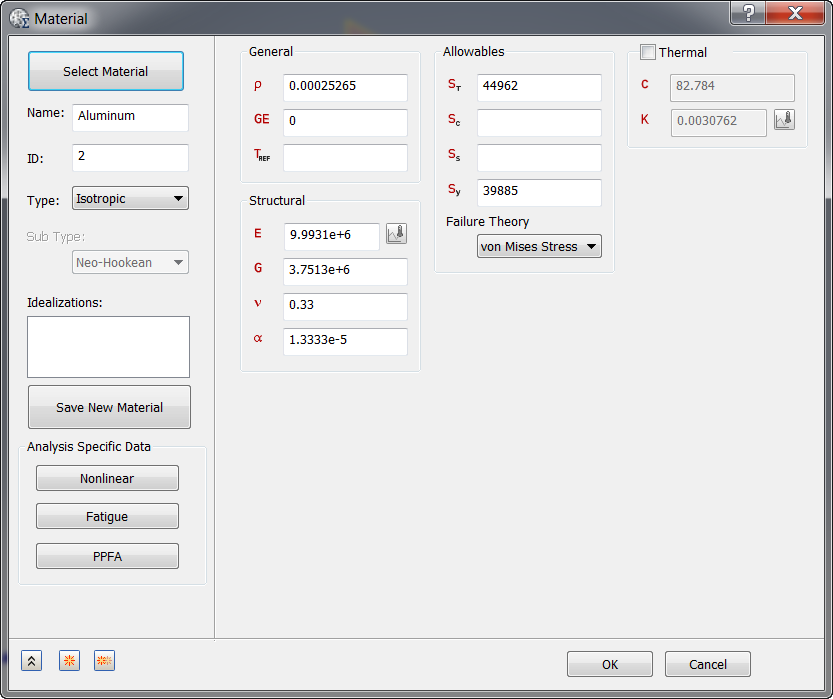

2. 재료 대화상자에서 재료 선택을 클릭합니다.
3. Inventor 재료 라이브러리를 확장하고 알루미늄을 선택한 후 확인을 클릭합니다.


요소 특성 정의

1. 모델 트리에서 마우스 오른쪽 버튼으로 이상화 > 새로 만들기를 클릭합니다.

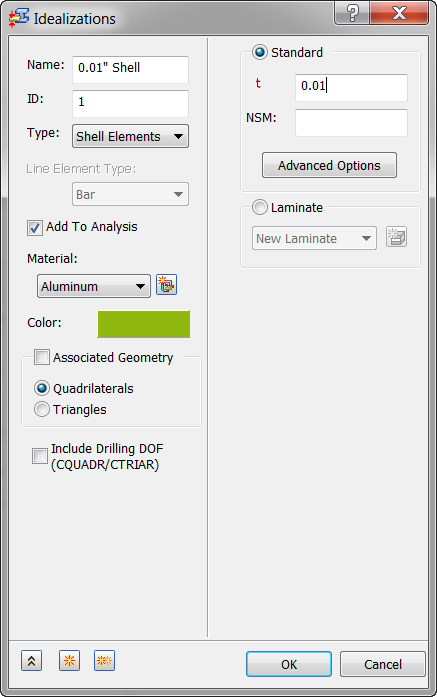

2. 이상화 대화상자에서 유형을 쉘 요소로 변경합니다.
3. 이름을 0.01” Shell로 변경합니다.
4. 재 드롭다운에 알루미늄이 지정되어 있는지 확인합니다.
5. 표준 라디오 버튼을 클릭하고 t(두께) 값을 0.01로 설정합니다.

6. 확인을 클릭합니다.

메쉬 정의

1. 마우스 오른쪽 버튼으로 메쉬 모델 > 편집을 클릭합니다.
2. 요소 크기 필드에 0.3을 입력합니다.
3. 연속 메쉬를 선택한 후 확인을 클릭합니다.

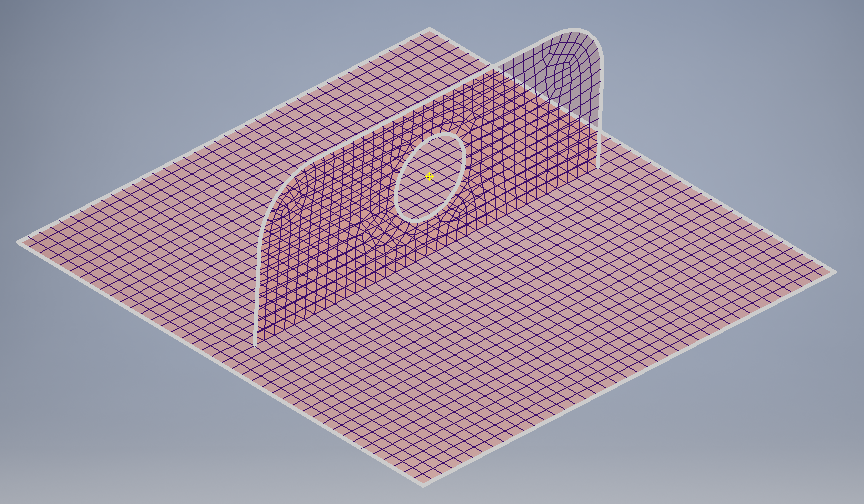

   메쉬에 대해 다른 색을 선택했을 수 있으나 메쉬가 생성된 후 모델은 아래 그림과 같습니다.
