튜토리얼 B1: 여러 하위 사례로 실행

여러 하위 사례는 특히 다른 해석을 실행할 필요 없이 동일한 부품의 서로 다른 하중 또는 구속조건 사례를 해석할 때 유용합니다.

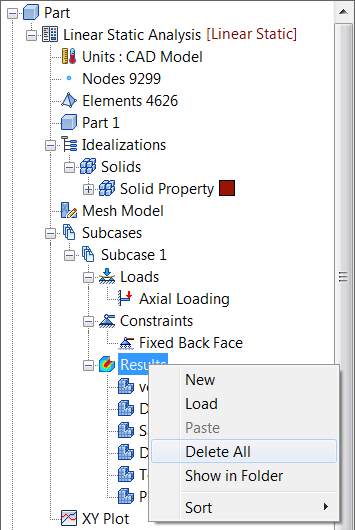

  1. 결과를 마우스 오른쪽 버튼으로 클릭하고 모두 삭제를 선택하여 이전 실행에서 생성된 결과를 삭제합니다.

  2. 마우스 오른쪽 버튼으로 선형 정적 해석 새로 만들기 하위 사례를 클릭한 후 확인을 클릭합니다.

    새 하위 사례가 트리에 추가됩니다.

  3. 새 하위 사례에서 하중을 마우스 오른쪽 버튼으로 클릭하고 새로 만들기를 선택합니다.

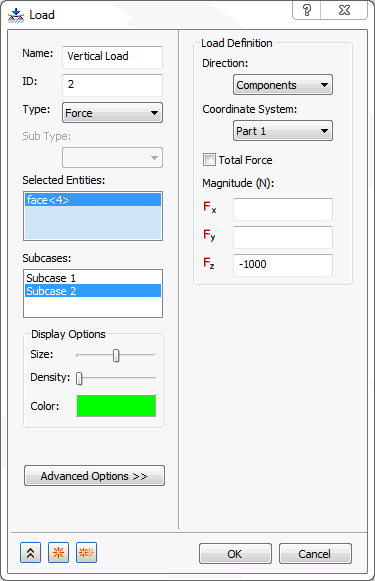

  4. 이름을 Vertical Load로 변경합니다. 이전 하중에 사용된 동일한 구멍을 선택하고 하위 사례 리스트에서 하위 사례 2가 선택되어 있는지 확인합니다. 하중 정의 아래에 있는 FZ 필드에 -1000을 입력하고 확인을 클릭합니다.

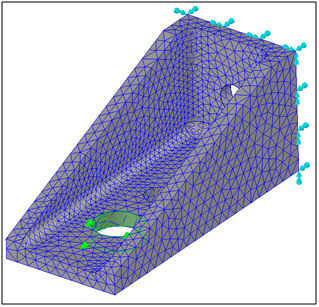

  5. 두 번째 하위 사례에 새 하중 및 이전 고정 구속조건이 사용됩니다.
  6. 하위 사례 2를 마우스 오른쪽 버튼으로 클릭하고 편집을 선택합니다.

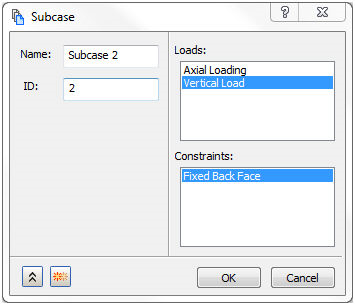

  7. 하위 사례 양식의 하중에서 Vertical Load를 선택하고 구속조건에서 Fixed Back Face를 선택하고 확인을 클릭합니다.

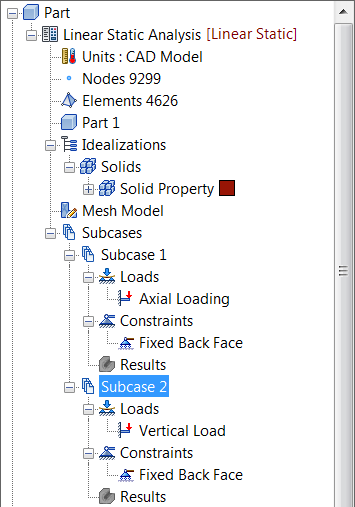

  8. 아래 이미지에 표시된 대로 새 하위 사례가 구성됩니다.

    이제 해석을 실행할 수 있습니다.

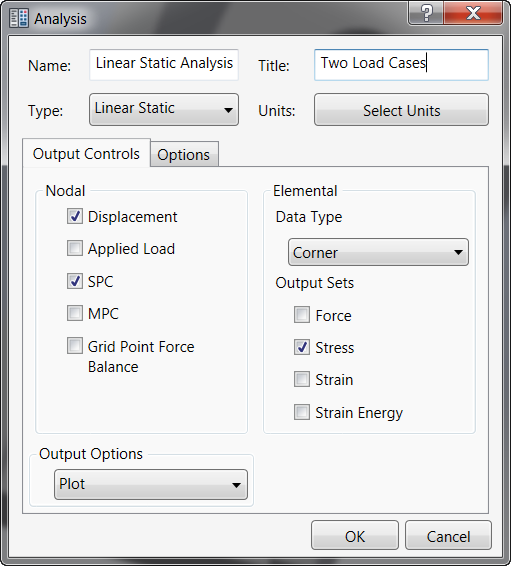

  9. Linear Static Analysis를 마우스 오른쪽 버튼으로 클릭하고 편집을 선택합니다. 제목에 대해 Two Load Cases 를 입력합니다.

  10. 확인을 클릭합니다.
  11. 모델을 저장합니다.
  12. 트리 보기의 맨 위에 있는 Linear Static Analysis를 마우스 오른쪽 버튼으로 클릭하고 Nastran에서 분석을 선택합니다.

    모델을 해석한 후 각 하위 사례에 대한 결과가 자동으로 로드됩니다.

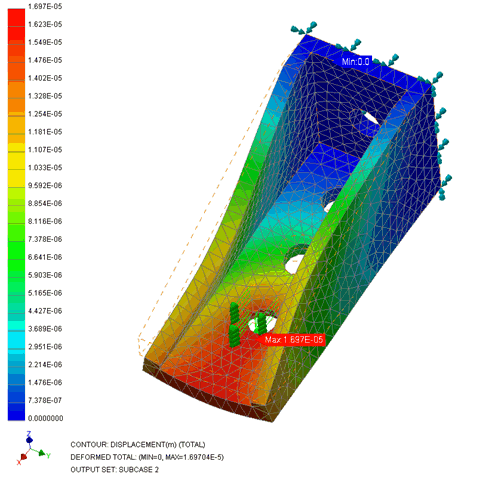

  13. 새 하위 사례 2 아래에 있는 변위 플롯을 두 번 클릭하여 변형된 형상의 총 변형 윤곽선을 플롯합니다.

이로써 피팅의 선형 정적 해석이 끝났습니다. 여기에서 살펴본 주요 항목은 다음과 같습니다.

상위 주제: 튜토리얼 B1: 피팅의 선형 정적 해석
