이 튜토리얼에서는 피팅 모델을 사용하여 간단한 선형 정적 해석을 설명합니다. 다음을 소개합니다.
- Autodesk Inventor Nastran 사용자 인터페이스
- 간단한 부품 모델을 작성하고 해석하는 기본 단계 학습
- 정적 해석에 대한 여러 하중 사례 사용
- 해석 결과 표시, 사후 처리

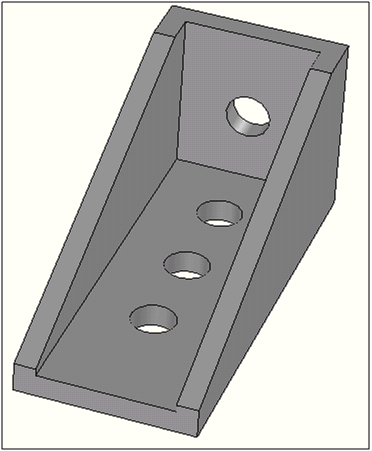

- 브래킷은 합금강으로 만들었습니다. 뒷면이 고정되어 있고 하중이 첫 번째 구멍에 적용됩니다.
- 이 해석에 사용된 단위는 SI 단위인 미터, 킬로그램 및 초(MKS)입니다. 이 모델에서는 중력 효과가 고려되지 않습니다.
Inventor Nastran의 단위 시스템은 매우 편리합니다. 해석의 기본 단위는 CAD의 전역 단위로 설정됩니다. 그러나 해석의 단위를 변경하면 전역 단위가 재정의됩니다.
