- 트리 보기에서 하위 사례 1 아래에 있는 구속조건을 마우스 오른쪽 버튼으로 클릭하고 새로 만들기를 선택합니다.
- 구속조건의 이름을 Shaft Hole Fixed로 바꿉니다.
- 가운데 작은 구멍 표면을 명확하게 보고 선택할 수 있도록 Inventor Nastran 내부에서 모델의 방향을 지정합니다.
- 하위 사례 리스트에서 하위 사례 1이 선택되어 있는지 확인합니다.
- 기본 설정을 사용하고 확인을 클릭하여 구속조건을 정의합니다.
구속조건은 기본적으로 고정 조건(선택된 표면에 있는 노드의 6개 자유도가 모두 구속됨)으로 설정되어 있습니다.

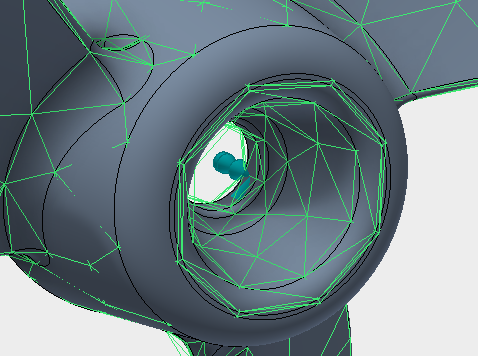

- 모델 창에서 샤프트 구멍을 확대하는 경우 이제 고정 구속조건의 기호를 볼 수 있습니다.
- 트리 보기에서 해석 1을 마우스 오른쪽 버튼으로 클릭하고 편집을 선택합니다.

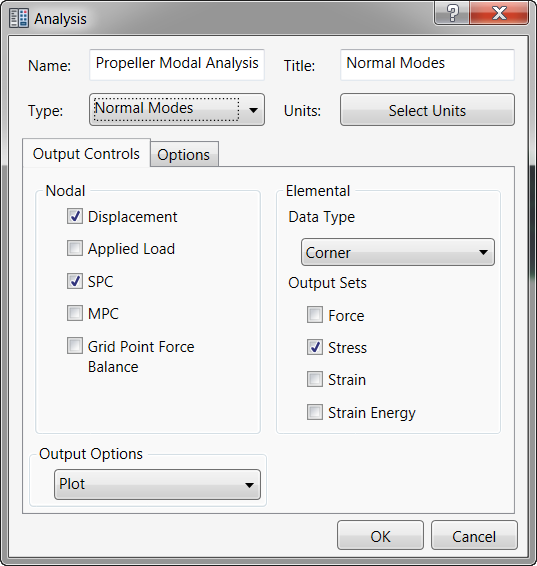

- 이름에 대해
Propeller Modal Analysis
를 입력하고 제목에 대해
Normal Modes
를 입력합니다. 유형 드롭다운 메뉴에서 법선 모드를 선택합니다.
- 확인을 클릭하여 트리 보기로 돌아갑니다.
- 트리 보기에서 모달 설정 1을 마우스 오른쪽 버튼으로 클릭하고 편집을 선택합니다.

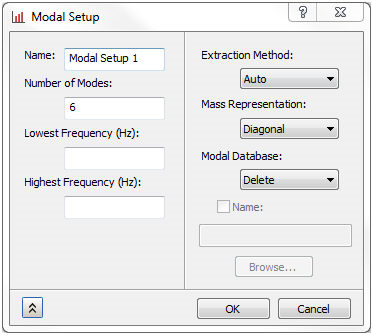

- 추출될 모드 수에 대해 6을 입력합니다.
- 이렇게 하면 Nastran에서 첫 6개의 고유 주파수를 계산하도록 지정됩니다.
- 확인을 클릭하여 해석 설정 작업을 마치고 트리 보기로 돌아갑니다. 모델이 이제 해석할 준비가 되었습니다.
- Propeller Modal Analysis를 마우스 오른쪽 버튼으로 클릭하고 Nastran에서 분석을 선택합니다.
