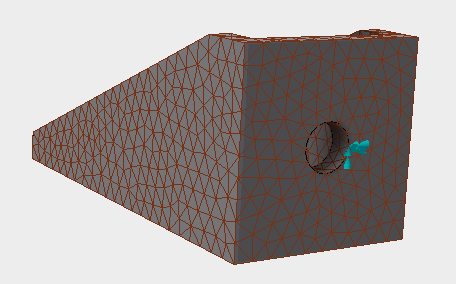

- 브래킷의 정사각형 뒷면이 고정되어 있습니다. ViewCube를 사용하여 부품의 방향을 지정하면 뒷면을 명확하게 볼 수 있습니다. 하위 사례 1 아래에서 구속조건을 마우스 오른쪽 버튼으로 클릭하고 새로 만들기를 선택합니다.
작성하려는 모든 엔티티도 모델 엔티티 리스트에 나타납니다. 이 리스트는 모델링이 진행됨에 따라 확장됩니다. 모델 엔티티 리스트는 다른 하위 사례에 엔티티를 쉽게 적용하는 방법도 제공합니다.

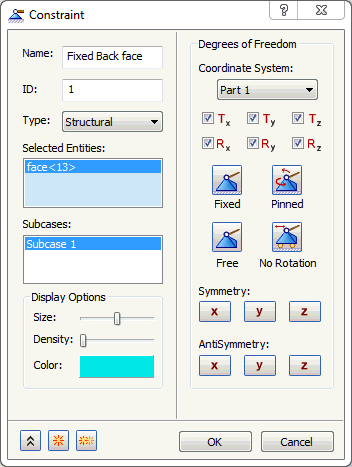

- 구속조건 대화상자가 나타나면 뒷면을 선택합니다.
- 구속조건의 이름으로
Fixed Back Face
를 입력합니다.
주: 구속조건 대화상자의 표시 옵션 섹션에서 부품 표시에 나타나는 구속조건 기호의 크기, 수, 색상을 조정할 수 있습니다.
- 하위 사례 리스트에서 하위 사례 1이 선택되어 있는지 확인한 다음 확인을 클릭합니다. 이 경우 구속조건이 자동으로 하위 사례 1에 추가됩니다.

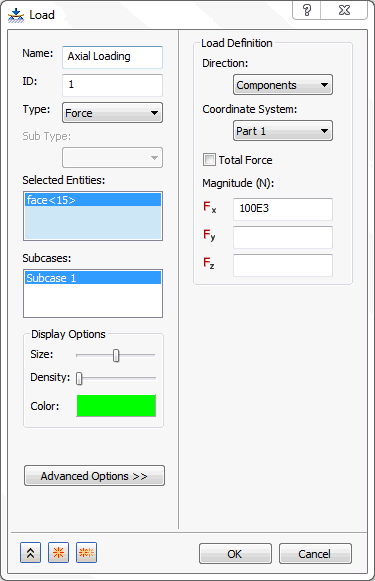

- 하위 사례 1 아래에서 하중을 마우스 오른쪽 버튼으로 클릭하고 새로 만들기를 선택합니다. 이 하위 사례에서 하중은 양수 X 방향으로 브래킷의 첫 번째 볼트 구멍에 적용된 100KN 힘입니다.
- 이름 필드에 Axial Loading 을 입력합니다.

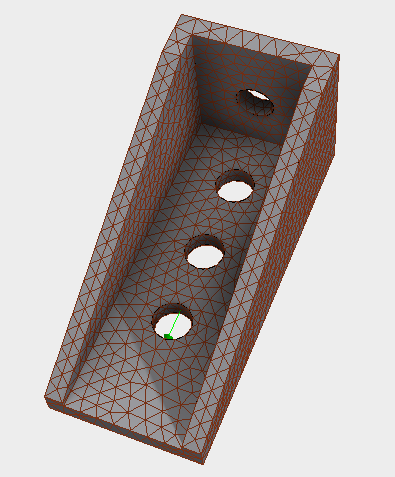

- 뒷면에서 가장 멀리 떨어진 첫 번째 볼트 구멍의 내부 표면을 선택하고 FX로 100E3을 입력합니다.
주: 하중 대화상자의 표시 옵션 섹션에서 부품 표시에 나타나는 하중 기호의 크기, 수, 색상을 조정할 수 있습니다.
- 하위 사례 리스트 아래에 있는 하위 사례 1이 선택되어 있는지 확인합니다.
- 그런 다음 확인을 클릭합니다.

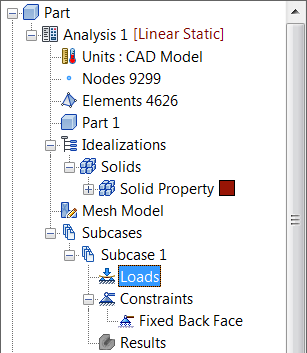

또한 트리 보기에서 서로 다른 엔티티를 끌어서 놓을 수 있습니다. 예를 들어
Axial Loading
하중 및
Fixed Back Face
구속조건이 하위 사례 1 이름 위에 놓일 수 있습니다. 모델은 아래와 같이 표시되어야 합니다.

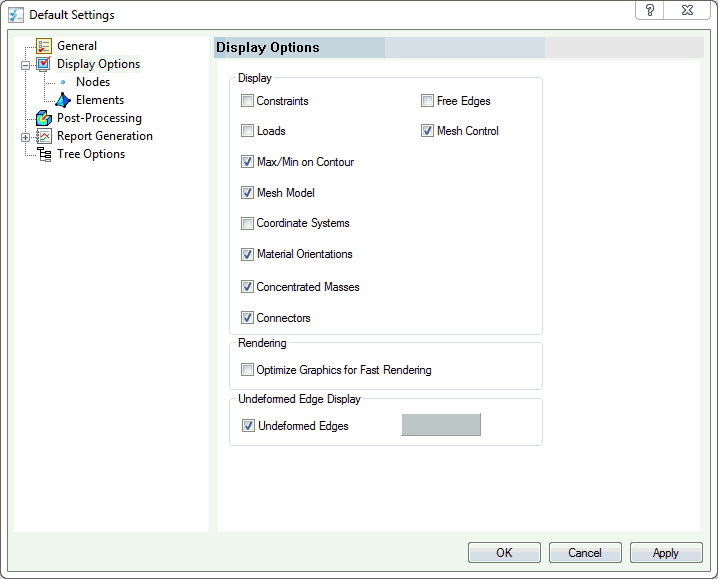

하중 및 구속조건을 숨길 수 있습니다. CAD 인터페이스의 맨 위에 있는 Autodesk Nastran 메뉴 탭을 클릭한 다음 리본의 시스템 패널 아래에 있는 기본 설정을 선택합니다. 그런 다음 표시 옵션을 클릭하고 하중 및 구속조건 확인란을 선택 취소합니다. 또한 트리의 하위 사례 섹션 내에서 하중 또는 구속조건을 마우스 오른쪽 버튼으로 클릭하고 모두 숨기기를 선택하여 하중 및 구속조건을 숨길 수도 있습니다.

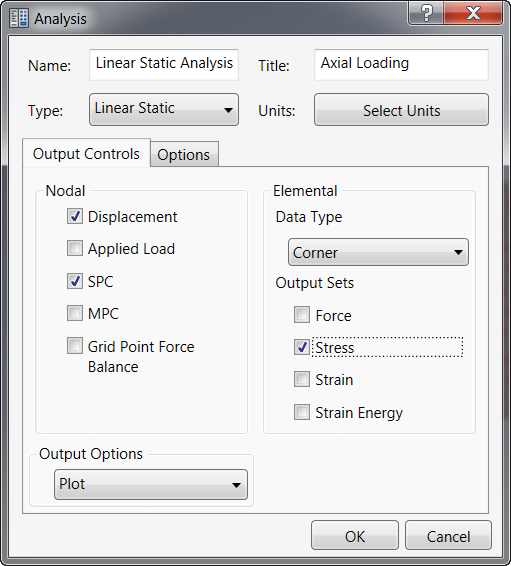

- 트리 보기에서 해석 1을 마우스 오른쪽 버튼으로 클릭하고 편집을 선택합니다.
- 이름에 대해 Linear Static Analysis 를 입력하고, 제목에 대해 Axial Loading 을 입력하고, 해석 유형에 대해 선형 정적을 선택합니다.
- 노드 출력 제어 아래에서 변위가 선택되어 있으며 요소 출력 세트 아래에서 응력이 선택되어 있는지 확인한 후 확인을 클릭합니다.
이 튜토리얼의 뒷부분에서는 수직 하중이 있는 모델에 다른 하위 사례가 추가됩니다. 여기서 모델을 저장합니다.
