튜토리얼 A5: 모델 및 해석 유형 설정

1. Autodesk Inventor Nastran을 시작합니다.
2. 열기에서 C:\Users\Public\Public Documents\Autodesk\Inventor Nastran 2020\Tutorial\en-us\Inventor 2020 폴더로 이동한 후 RSA.ipt를 엽니다.
3. Inventor Nastran에서 파일, 다른 이름으로 저장을 클릭하고 부품을 RSA_1.ipt 등 다른 이름으로 저장합니다. 이렇게 하면 원래 부품을 다시 사용할 수 있습니다.
4. 환경 > Autodesk Inventor Nastran을 클릭합니다.

5. 부품 트리에서 마우스 오른쪽 버튼으로 해석 1 > 편집을 클릭합니다. 해석 유형을 충격/응답 스펙트럼으로 설정합니다.
6. 출력 제어 탭에서 변위, 속도, 가속도, 응력을 선택합니다.

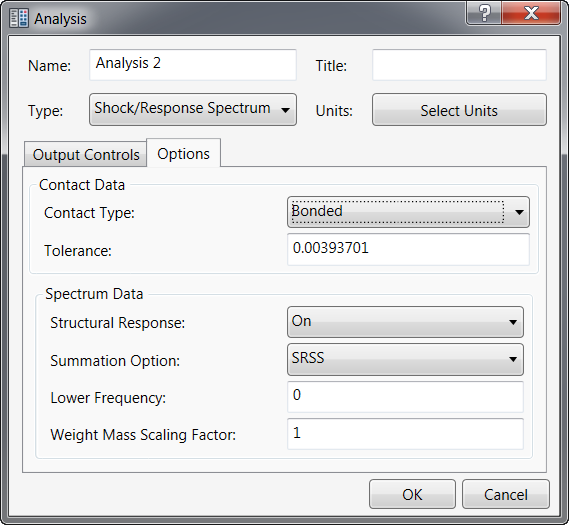

7. 옵션 탭에 이 해석 유형과 관련된 옵션을 포함하는 스펙트럼 데이터 섹션이 표시됩니다. 이러한 옵션을 아래 그림과 같이 설정합니다.

8. 도구 메뉴에서 문서 설정 > 단위를 클릭합니다. 길이 단위를 인치로, 질량 단위를 lbmass로 설정합니다. 이러한 단위가 이제 기본 단위로 사용됩니다.
   주: 부품 트리에서 마우스 오른쪽 버튼으로 단위 > 편집을 클릭하고 인치 및 lbmass를 사용하는 단위 시스템을 선택하여 해석 단위를 설정할 수도 있습니다.
