튜토리얼 B1: 보고서 생성

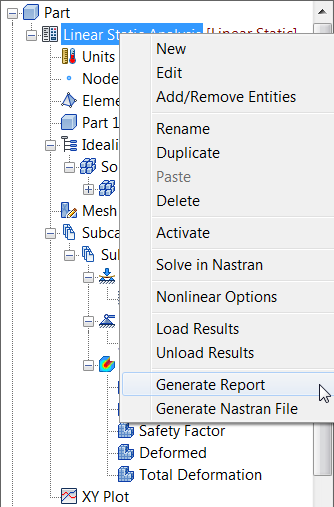

1. 트리 보기에서 해석 이름 Linear Static Analysis를 마우스 오른쪽 버튼으로 클릭하고 보고서 생성을 선택합니다.

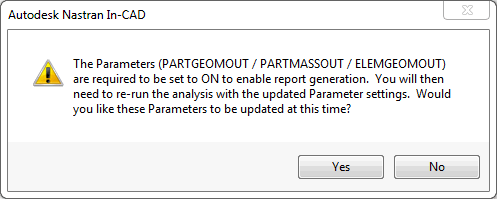

2. 설정에 따라 다음과 같은 메시지가 나타날 수 있습니다.



3. 예를 클릭합니다.
4. 모델 트리에서 매개변수를 두 번 클릭합니다.
5. 매개변수 창에서 형상 프로세서 매개변수를 선택한 후 화면 왼쪽 아래에서 고급 설정 확인란을 선택합니다. 오른쪽 열에서 PARTGEOMOUT, PARTMASSOUT, ELEMGEOMOUT 설정이 자동으로 설정으로 지정되어 있는 것을 확인합니다. 창을 닫으려면 확인을 클릭합니다.
6. 해석 이름 Linear Static Analysis를 마우스 오른쪽 버튼으로 클릭하고 Nastran에서 분석을 선택하여 해석을 다시 실행합니다.
7. 다시 한 번 트리 보기에서 Linear Static Analysis를 마우스 오른쪽 버튼으로 클릭하고 보고서 생성을 선택합니다.

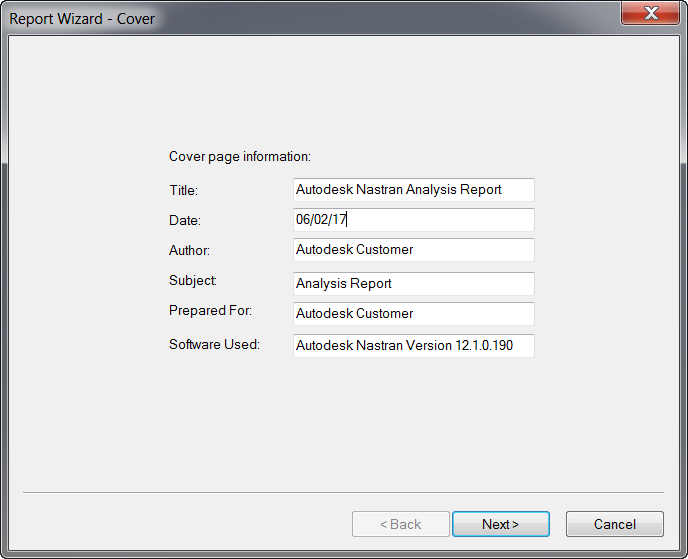

8. 보고서 마법사 - 표지 창이 열립니다. 다음 정보를 편집합니다.
   • 제목: Linear Static Analysis Report
   • 작성자: 사용자 이름
   • 다음>을 클릭합니다.

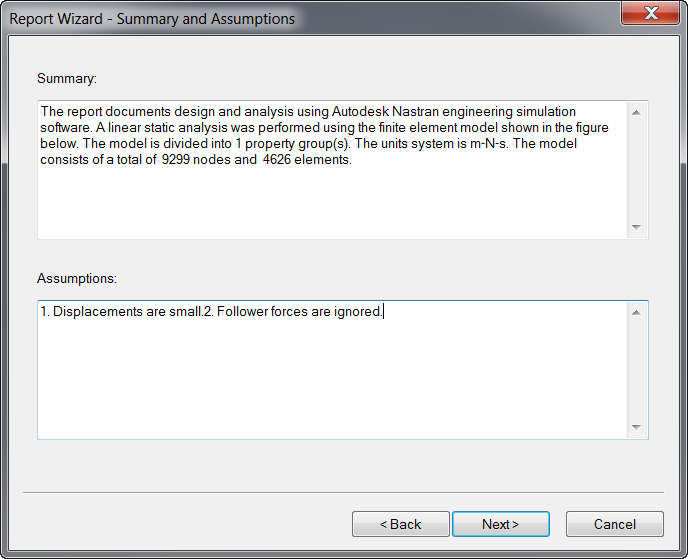

9. 보고서 마법사 – 요약 및 가정 대화상자가 나타납니다. 가정 창 아래에 3. Effects of gravity are negligible.을 추가합니다. 다음 >을 클릭합니다.

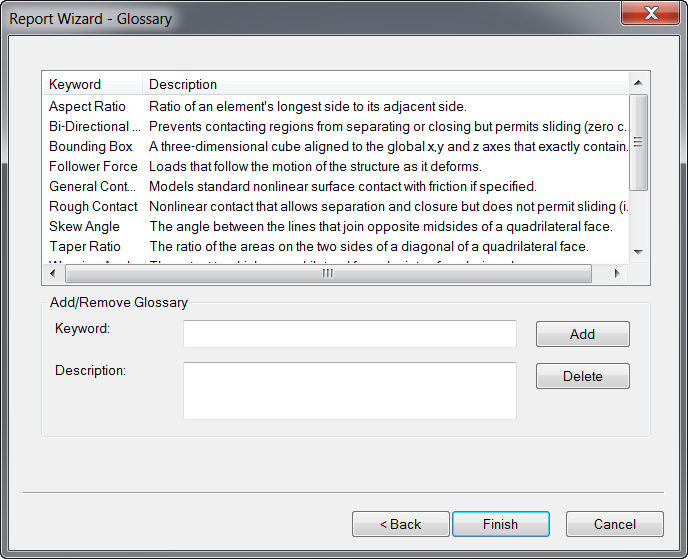

10. 보고서 마법사 - 용어집 대화상자가 표시될 때까지 보고서 마법사 팝업 대화상자의 다음>을 클릭한 다음 마침을 클릭하여 보고서를 생성합니다.



11. 보고서를 Analysis Report로 저장합니다.
12. 보고서 대화상자 팝업의 보고서 보기 버튼을 클릭하여 방금 작성한 HTML 파일을 엽니다. 이 보고서에 대한 그림이 텍스트와 함께 자동으로 생성되었습니다.
