튜토리얼 A5: 해석 실행

1. 해석을 실행하려면 부품 트리에서 해석 노드를 마우스 오른쪽 버튼으로 클릭하고 Nastran에서 분석을 선택합니다.
2. 솔루션이 완료되면 트리에 새 요소가 추가됩니다.
   • 하위 사례 아래에는 다음과 같이 4가지 결과가 표시됩니다.

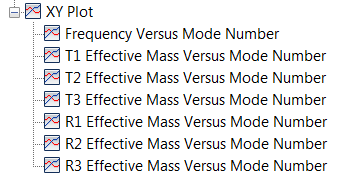

   • 부품 트리 하단에는 다음과 같이 7가지 XY 플롯이 표시됩니다.

   • 모델 트리 하단 근처에는 다음과 같이 4가지 플롯 템플릿이 표시됩니다.


     이러한 각 템플릿은 새 윤곽선 플롯 작성을 위해 하위 사례로 끌어서 놓을 수 있습니다. 템플릿을 마우스 오른쪽 버튼을 클릭하여 설정을 편집할 수 있습니다.

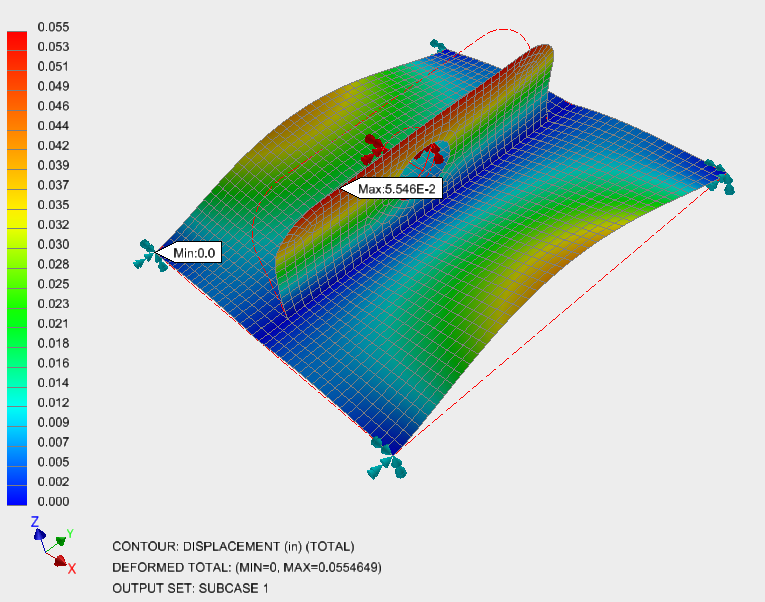

3. 부품 트리의 결과 아래에서 변위를 두 번 클릭하면 변형된 형상에서 총 변위의 윤곽선이 표시됩니다.


   최소 및 최대 변위의 점에 명확하게 레이블이 지정됩니다.
