튜토리얼 B4: 결과 사후 처리 및 애니메이트

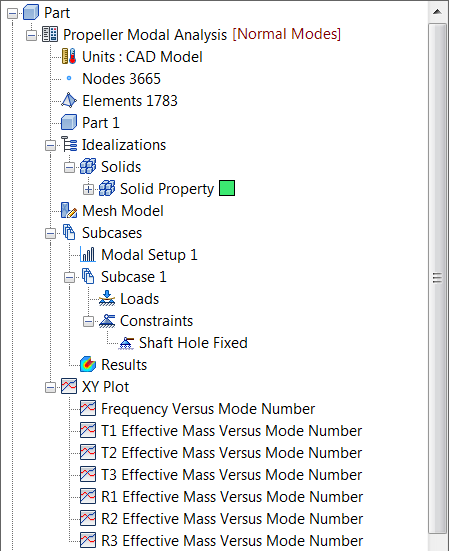

시스템에 따라 모델을 해석하는 데 몇 분 정도 걸릴 수 있습니다. 선형 정적 해석과 달리 단일 결과 항목이 트리에 표시됩니다. 이는 다중 출력 결과가 처리되는 방법입니다.
Nastran은 변위를 계산하여 추출된 각 고유 값에 대한 모달 쉐이프를 그래픽으로 표현합니다.

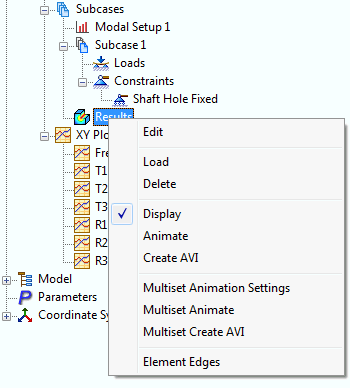

  1. 트리에서 결과를 마우스 오른쪽 버튼으로 클릭하고 편집을 선택합니다.

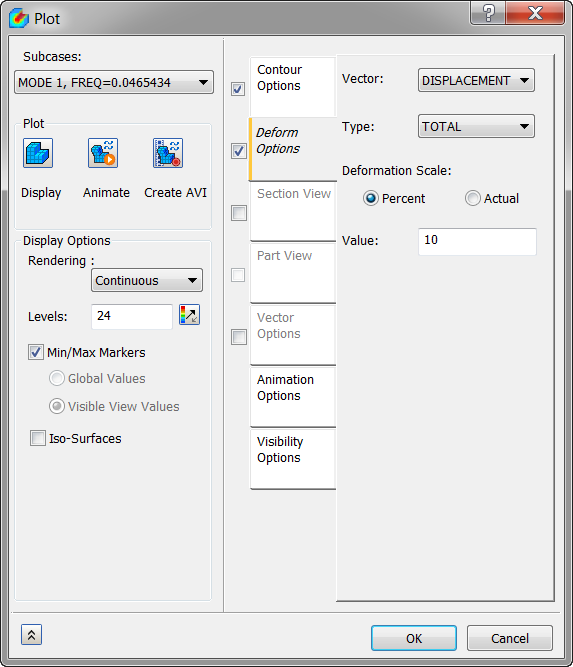

  2. 윤곽선 옵션 탭의 하위 사례 드롭다운 메뉴에서 MODE 1을, 결과 데이터 메뉴에서 변위를 선택하고, 유형이 전체로 설정되어 있는지 확인합니다.
  3. 변형 옵션 확인란을 선택 취소하고 표시 버튼을 클릭합니다.

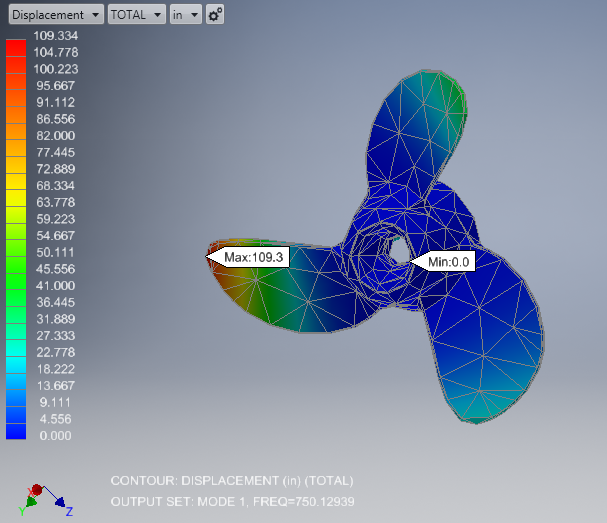

  4. 첫 번째이자 가장 낮은 주파수는 약 750Hz입니다. 이 경우 이는 굽힘 모드입니다. 변형 옵션 확인란을 선택 취소하고 확인을 클릭합니다.

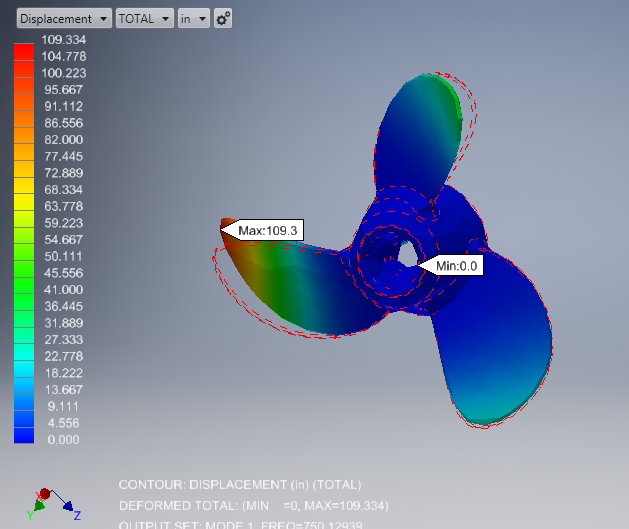

  5. 변형되지 않은 모서리는 윤곽선에서 오버레이되어 상대 변위된 쉐이프를 표시합니다. 여기서는 시각적 명시성을 위해 요소 모서리가 표시되지 않습니다.

    첫 번째 모드에서 프로펠러 날은 변형되지 않은 날의 평면 밖으로 굽혀서 굽힘 모드 쉐이프를 표시합니다.

  6. 마우스 오른쪽 버튼으로 결과 > 편집을 클릭하고 하위 사례에서 Mode 6을 클릭한 후 확인을 클릭합니다.

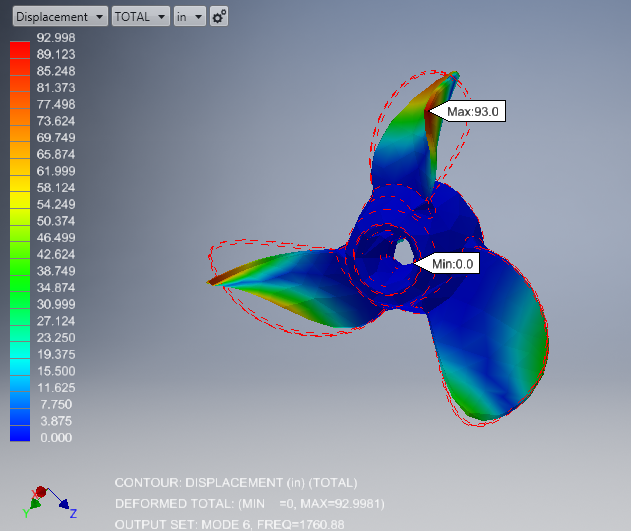

    모드 6은 비틀림 모드를 표시합니다. 다시 요소 모서리가 해제된 상태 및 상대 변위를 보여주는 변형되지 않은 모서리를 따라 표시됩니다.

최대 및 최소 레이블이 방해가 되는 경우 요소 모서리를 따라 플롯 특성 대화상자의 표시 옵션 섹션에서 이러한 레이블을 해제할 수 있습니다.

결과 애니메이션

  1. 트리 보기에서 결과를 마우스 오른쪽 버튼으로 클릭하고 편집을 선택합니다.

  2. 하위 사례 드롭다운 메뉴에서 MODE 1을 선택합니다. 윤곽선 및 변형 상자가 선택되어 있는지 확인합니다.

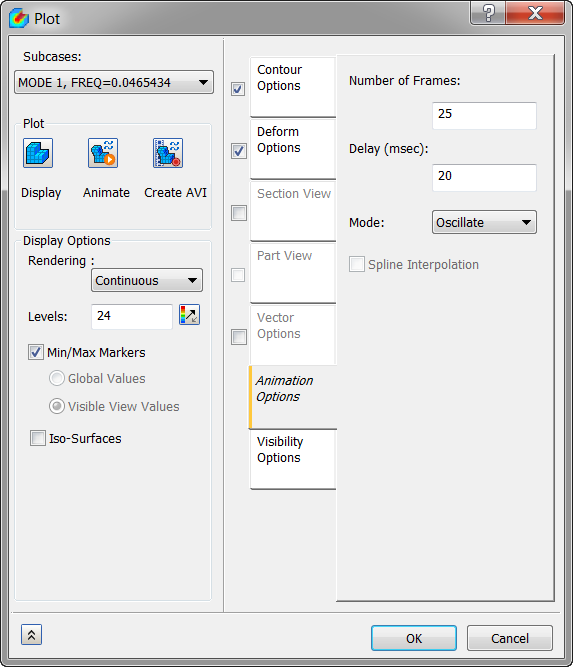

  3. 애니메이션 옵션 탭을 클릭하고 다음 값을 설정합니다.
    • 프레임 수 = 25
    • 지연(밀리초) = 20
    • 모드 = 진동
  4. 확인을 클릭합니다.
  5. 결과를 마우스 오른쪽 버튼으로 클릭하고 애니메이션을 선택합니다. 애니메이션된 윤곽선 및 변형을 볼 수 있어야 합니다.
  6. 결과를 마우스 오른쪽 버튼으로 클릭하고 애니메이션을 다시 한 번 클릭하여 애니메이션을 중지합니다.
  7. 결과를 마우스 오른쪽 버튼으로 클릭하고 편집을 선택합니다.
  8. 윤곽선 확인란을 선택 취소합니다. 변위 윤곽선 플롯이 더 이상 변형 플롯과 함께 보간 중이지 않습니다.

이로써 프로펠러의 법선 모드 해석이 끝났습니다.

여기에서 살펴본 주요 항목은 다음과 같습니다.

상위 주제: 튜토리얼 B4: 프로펠러의 법선 모드 해석
