튜토리얼 B3: 힘 추출

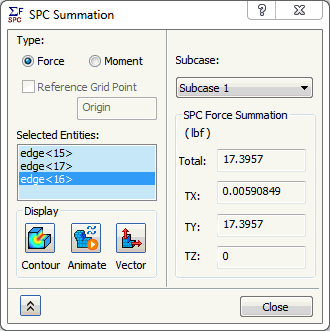

  1. 하위 사례 1(또는 하위 사례 2)를 마우스 오른쪽 버튼으로 클릭하고 SPC 요약을 선택합니다.

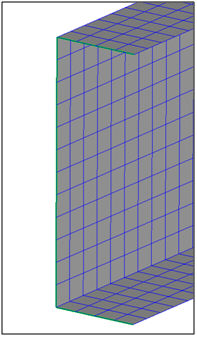

  2. 강제 변위 하중이 적용된 세 개의 모서리를 클릭합니다. 표시 선명도를 위해 하중이 숨겨져 있습니다.

    전체는 TX, TY 및 TZ의 결과 힘입니다. 그리고 TX, TY 및 TZ는 전역 좌표계에 있습니다.

  3. 하위 사례 드롭다운을 하위 사례 2로 변경하여 빔을 X 방향으로 0.025인치 정도 방향을 돌리는 데 필요한 하중 힘을 확인합니다. 완료했으면 대화상자를 닫습니다.

    구속조건 끝에 대한 SPC 요약에 쉽게 액세스할 수 있도록 구속조건을 마우스 오른쪽 버튼으로 클릭하고 구속조건이 지정된 엔티티를 선택하면서 SPC 요약을 선택합니다.

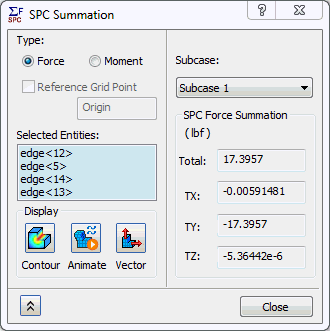

  4. Fixed Holes 구속조건을 마우스 오른쪽 버튼으로 클릭하고 SPC 합계를 선택합니다. SPC 힘 요약을 확인할 수 있도록 힘 라디오 버튼이 선택되어 있는지 확인합니다. 그런 다음 선택한 도면요소 리스트에 나열된 구속조건이 지정된 모서리를 모두 선택합니다.

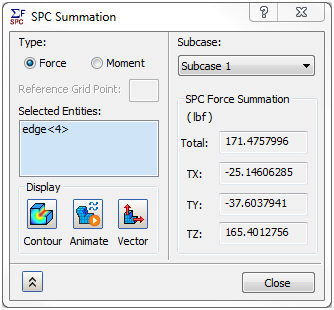

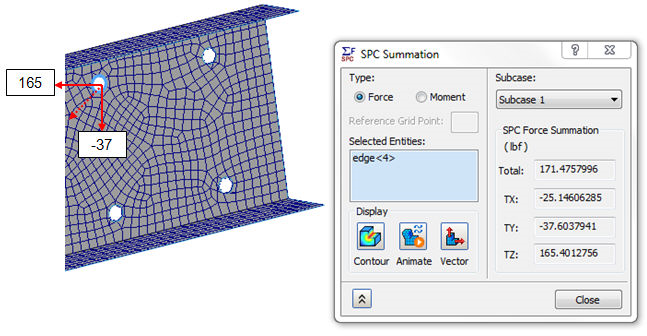

  5. 선택한 도면요소 상자를 마우스 오른쪽 버튼으로 클릭하고 모두 지우기를 선택합니다. 아래 이미지에 표시된 대로 채널에서 첫 번째 구멍을 선택합니다.

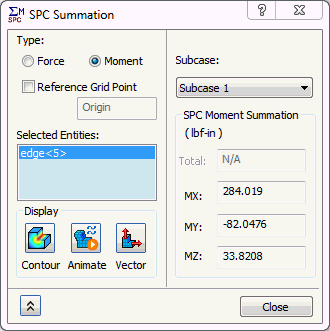

  6. SPC 모멘트 요약에 대한 모멘트 라디오 버튼을 선택합니다.

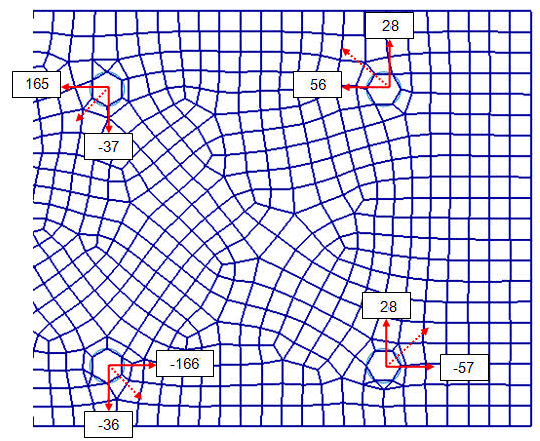

  7. 위에서 설명한 방법을 사용하여 하위 사례 1에 대한 각 구멍의 개별 반력을 살펴볼 때 결과는 SPC 힘 요약에 대해 아래에 표시된 것과 유사해야 합니다.

이로써 쉘 요소를 사용한 채널의 선형 정적 해석이 끝났습니다.

여기에서 살펴본 주요 항목은 다음과 같습니다.

상위 주제: 튜토리얼 B3: 쉘 요소를 사용하는 채널의 선형 정적 해석
