주석

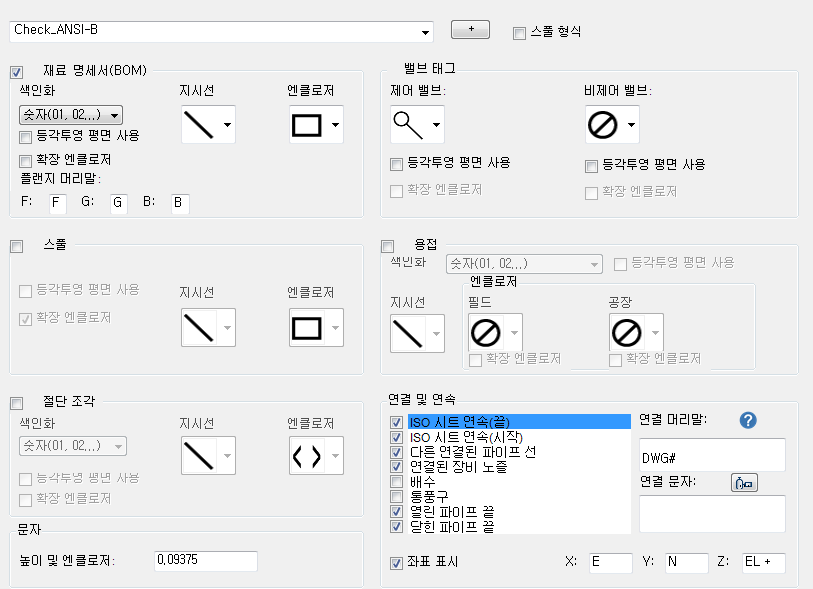

등각투영 도면의 주석 형식을 설정합니다.

ISO 스타일: 사용 가능한 ISO 스타일 리스트를 표시합니다.
도면에 표시된 주석: 콜아웃 주석이 있는 테이블을 지정합니다.

재료 명세서

색인화: 번호 매기기가 알파벳인지 또는 숫자인지 지정합니다.
지시선: 지시선으로 객체를 해당 주석에 연결할 때 화살표를 사용할지 여부를 지정합니다. 지시선을 표시하지 않음을 선택할 수도 있습니다.
엔클로저: 엔클로저, 원, 다이아몬드, 육각형, 직사각형, 타원, 사각형 브래킷, 다이아몬드 브래킷 또는 원형 브래킷의 쉐이프를 지정합니다. 엔클로저 없음을 선택할 수도 있습니다.
엔클로저 확장: 주석 문자를 포함하도록 그래픽을 확장합니다. 일부 엔클로저 기호는 항상 확장됩니다. 등각투영 평면을 사용할 때는 무시됩니다.
등각투영 평면 사용: 표준 등각투영 평면에서 기울어진 주석을 표시합니다.
플랜지 머리말: 플랜지(F), 개스킷(G) 또는 볼트(B)의 콜아웃 머리말을 지정합니다.

밸브

태그 번호 주석 표시: 주석을 추가할 밸브 유형(제어 밸브 및 비제어 밸브)을 지정합니다.
제어 밸브: 제어 밸브에 대한 주석 유형을 지정합니다. 표시하지 않음을 선택할 수도 있습니다.
비제어 밸브: 다른 모든 밸브(비제어 밸브)에 대한 주석 유형을 지정합니다.

스풀

번호 매기기

주석의 번호를 매기는 방법을 지정합니다. 각 옵션의 의미는 다음과 같습니다.

자동(숫자)
자동(알파벳)
자동(선 번호-숫자)
자동(선 번호-알파벳)
모형의 스풀 번호 사용

용접

번호 매기기: 번호 매기기가 알파벳인지 또는 숫자인지 지정합니다. 또는 모형의 특성을 사용할 수 있습니다.
번호를 매길 용접: 모든 용접, 공장 용접, 필드 용접 중 번호를 매길 용접을 지정합니다.
엔클로저 유형(공장): 공장 용접의 엔클로저 유형을 지정합니다.
엔클로저 유형(필드): 필드 용접의 엔클로저 유형을 지정합니다.

절단 조각

번호 매기기: 번호 매기기가 알파벳인지 또는 숫자인지 지정합니다.

문자

높이 및 엔클로저: 주석의 ISO 문자 높이를 지정합니다. 엔클로저 그래픽의 경우 이 값에 따라 기호가 축척됩니다.

연결 및 연속

리스트 상자

선택한 ISO 유형에 대해 표시할 끝 연결 좌표를 지정합니다. 옵션은 다음과 같습니다.

ISO 시트 연속(끝)
ISO 시트 연속(시작)
다른 연결된 파이프 선
연결된 장비 노즐
통풍구
배수
열린 파이프 끝
닫힌 파이프 끝

주: ISO 시트 연결(끝) 및 ISO 시트 연결(시작)은 분할을 통해서만 작동합니다. 분할되지 않은 연결 주석에서는 다른 연결된 파이프 선을 사용해야 합니다.

ISO에 끝 연결 주석 표시: 등각투영 도면에 끝 연결 주석을 표시할지 여부를 지정합니다.

연결 문자: 연결 문자를 지정합니다. 각괄호에 특성 이름을 입력합니다.
좌표 및 고도 추가: 좌표 및 고도 정보를 주석에 추가할지 여부를 지정합니다.

좌표 머리말: X, Y, Z 좌표의 머리말을 지정합니다.
