3D 모형 특성에서 ISO 끝 연결 주석 문자를 설정합니다.
ISO 도면 또는 PCF에 포함되지 않은 연결된 객체의 특성에 주석을 달 수 있습니다. 예를 들어, 장비 노즐 또는 다른 파이프 선 번호의 특성을 포함할 수 있습니다.
연결 문자 특성을 각괄호에 넣어(예: <Nozzle.Tag> 또는 <Equipment.PartSizeLongDesc>) 지정합니다. P3dLineGroup, 도면, 프로젝트, 파이프, 장비, 엔지니어링 항목 및 노즐 클래스에서 특성을 사용할 수 있습니다.

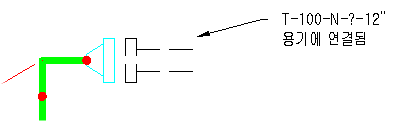

연결된 장비 노즐의 경우 장비에서 특성을 설정할 수 있습니다. 예를 들어, <Equipment.Tag>-<Nozzle.Tag>-<Nozzle.Size>$<Equipment.PartSizeLongDesc>는 T-100-N-?-12"$VESSEL이 됩니다.
다른 연결된 파이프 선의 경우 여러 선에서 특성을 설정할 수 있습니다. 예를 들어, <P3dLineGroup.Tag>-<Pipe.Size>는 10001-12"가 됩니다.
주: 다른 시트에 연결된 구성요소가 있는 경우에만 연결 문자가 표시됩니다. 지정된 경우 연결된 객체(예: 열린 파이프 끝)에 적용되지 않는 특성이 무시됩니다.
