도식적인 선은 프로그램에서 두 가지 방식으로 표현됩니다. 즉, 오수 선 또는 온수 파이프와 같은 선의 개념적 표현(또는 유형)인 선 그룹과 구입 가능한 실제 파이프인 선 세그먼트로 표현됩니다.
선 세그먼트를 다른 선 세그먼트에 링크할 수 있습니다. 링크된 선은 대상 선의 태그 정보를 가져옵니다. 하나의 그룹에 속한 선을 다른 그룹에 속한 선에 링크하면 원래 그룹에서 제거되고 새 그룹에 추가됩니다.
도면에 선을 추가할 때마다 선 그룹을 계속할지, 새 선 그룹을 선택할지 또는 선을 다른 선 세그먼트에 링크할지 묻는 프롬프트가 표시됩니다.
다음 차트에서는 세 가지 선택 항목 간의 중요한 차이점을 설명합니다.
| 프롬프트 | 동작 | 결과 및 태그 | 데이터 관리자 |
|---|---|---|---|
| SLINE 그룹 계속 | 새 선 세그먼트를 추가할 기존 선 그룹을 선택하라는 프롬프트가 표시됩니다. | 새 선 세그먼트가 선택한 선 그룹의 태그를 가져옵니다. |
|
| 새 SLINE 그룹 | 새 선 세그먼트가 새로 작성된 그룹에 속하게 됩니다. | 새 그룹이 작성되고 새 선 세그먼트가 태그가 비어 있습니다. |
|
| SLINE 세그먼트 링크 | 새 선 세그먼트를 링크할 기존 선 세그먼트를 선택하라는 프롬프트가 표시됩니다. | 새 선 세그먼트:
|
|
그룹의 세그먼트는 해당 그룹에서 특성을 상속합니다. 기본적으로 파이프 선 세그먼트 태그는 해당 파이프 선 그룹에서 서비스 및 선 번호를 가져옵니다. 파이프 선 세그먼트 및 그룹의 고유성은 파이프 선 그룹 태그에 의해 제어됩니다.
P&ID 선 그룹
slregoup을 사용하여 지정되지 않은 선을 기존 선 번호(선 그룹 태그 값)로 설정할 수 있습니다.

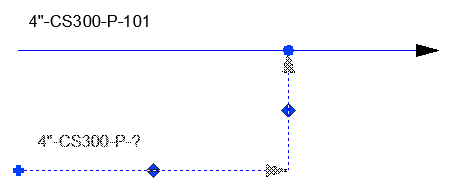

위 그림에는 선 번호 101과 지정되지 않은(?) 선이 선택되어 있습니다.

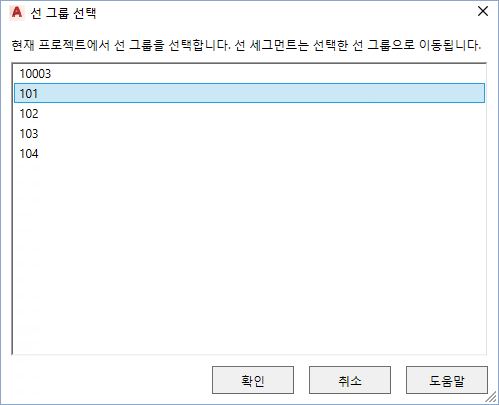

선 그룹 선택 대화상자를 사용하여 선택한(지정되지 않은) 선에 대해 101을 지정합니다.

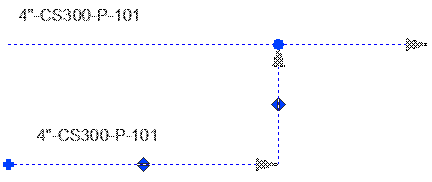

지정되지 않은 선 번호가 이제 선 세그먼트 태그를 설정하는 선 그룹 101에 있습니다.
slregoup을 추가하면 태그 지정 대화상자에서 기존 선 그룹 태그를 더 이상 지정할 수 없습니다. 따라서 기존 선 그룹이 실수로 결합되고 수정되는 것이 방지됩니다.
자세한 내용은 P&ID 선(SLINE) 그룹화 정보를 참조하십시오.
선 그룹 태그 관리

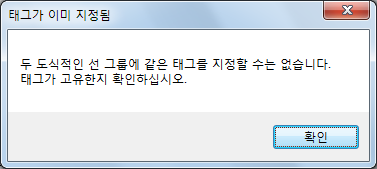

태그는 그룹을 식별하기 때문에 서로 다른 두 개의 도식적인 선 그룹에 동일한 태그가 지정될 수 없습니다. 이는 기존 선 번호를 선 세그먼트에 지정하는 것을 방지할 수 있습니다.
작업에서 기존 태그를 지정하려고 시도한 경우 이 작업을 중단할 수 없으면 물음표(?)가 태그에 일시적으로 추가됩니다. 나중에 assigntag 명령 또는 데이터 관리자를 사용하여 이를 해결할 수 있습니다.
slgroupedit 명령을 사용하여 기존 선에 선을 추가할 수 있습니다. 기본 태그 형식을 사용하는 경우 그룹에 추가된 모든 선에 동일한 선 번호가 지정됩니다.
프로젝트 설정을 사용하여 파이프 선 그룹 또는 선 세그먼트의 태그 형식을 수정할 수 있습니다.
