밸브 및 리듀서와 같은 인라인 구성요소는 파이프 선에 배치됩니다.

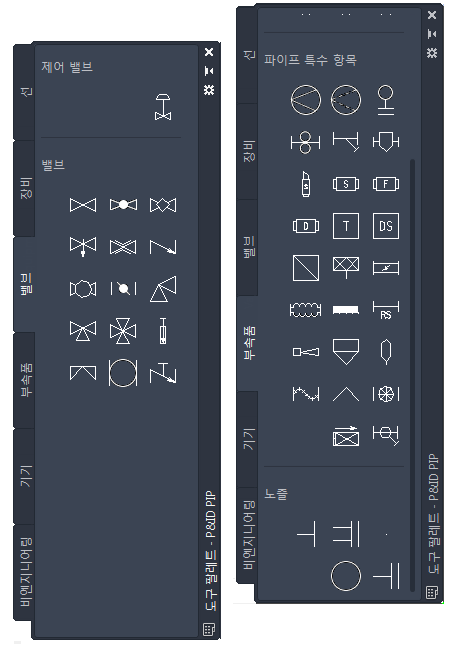

도구 팔레트에서 인라인 구성요소를 배치할 때 부착점을 사용하여 선에 정확하게 배치할 수 있습니다.
그립을 사용하여 구성요소를 다시 배치할 수 있습니다. 연결된 선을 이동하면 인라인 구성요소가 이동합니다.
리듀서에 부착된 파이프 선의 크기를 변경하면 지름이 큰 선에 크기가 큰 쪽이 부착되고 지름이 작은 선에 크기가 작은 쪽이 부착되어 표시되도록 리듀서의 방향이 자동으로 조정됩니다.
예를 들어, 여기서 파이프 크기를 반전시키면
리듀서가 해당 위치로 되돌아갑니다.
인라인 구성요소(예: 밸브 및 인 라인 기기)의 경우 끝 연결 유형이나 열림 또는 닫힘 상태를 표시해야 할 수도 있습니다.
끝 연결을 설정하면 기호가 끝 연결의 변경 사항을 자동으로 표시합니다. 다음과 같이 끝 연결 상태를 설정합니다.
| 끝 연결 상태 | 그래픽 표시 |
|---|---|
| 플랜지 |
|
| 용접 소켓 |
|
| 용접 |
|
| 지정되지 않음(기본값) |
|
도구 팔레트에 열림 또는 닫힘 상태에 대한 기호가 포함된 경우 변경 사항이 적용될 때 기호가 자동으로 업데이트됩니다. 그렇지 않으면 열림 또는 닫힘 상태가 특성 팔레트에 반영됩니다. 다음과 같이 열림 또는 닫힘 상태를 설정할 수 있습니다.
| 열림 또는 닫힘 상태 | 특성 팔레트 설정 |
|---|---|
| 정상적으로 열림(기본값). 누군가가 밸브를 수동으로 열지 않아도 유체가 통과할 수 있습니다. 항상 닫혀 있도록 설정할 수 있습니다. | NO |
| 정상적으로 닫힘. 유체가 통과할 수 없습니다. 항상 열려 있도록 설정할 수 있지만 수동으로 설정해야 합니다. | NC |
| 잠금 열림 | LO |
| 잠금 닫힘 | LC |
| 자동차 밀봉 열림 | CSO |
| 자동차 밀봉 닫힘 | CSC |
두 상태 중 하나가 설정되어 있을 때 밸브를 대체해야 하는 경우(예: 플랜지 게이트 밸브를 플랜지 볼 밸브로 변경해야 하는 경우) 대체 밸브에 이전 밸브의 끝 연결과 열림 또는 닫힘 상태가 유지됩니다.
