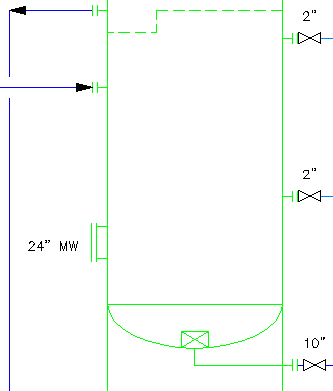

노즐을 도면에 배치하여 수동으로 추가할 수 있습니다. 또는 선 세그먼트를 장비 항목(예: 탱크)에 연결할 때 자동으로 작성되도록 할 수 있습니다.
주: 태그 번호를 노즐에 지정할 수 있지만 장비 항목별로 고유해야 합니다. P&ID 도면의 여러 장비 조각에 노즐 태그가 동일한 노즐이 있을 수 있습니다. 예를 들어, 각 장비 항목에 N-1이라는 태그가 지정된 노즐이 있을 수 있습니다.
- P&ID 도구 팔레트에서 부속품 탭을 클릭합니다.
- 부속 탭의 노즐 아래에서 노즐을 클릭합니다.
- 노즐을 부착할 구성요소를 클릭합니다.
- 구성요소에서 삽입점을 지정합니다.
- 회전 각도를 지정하거나 Enter 키를 눌러 회전 없음을 나타냅니다.
