포트를 추가하여 AutoCAD 블록을 파이프 구성요소로 변환합니다.
액세스 방법
명령 입력:
plantpartconvert 요약
포트 위치 및 방향을 지정하여 AutoCAD 블록을 블록 기반 파이프 구성요소로 변환할 수 있습니다. 포트를 설정한 후 사용자 부품 창에서 블록을 사용하여 블록 기반 구성요소를 작성할 수 있습니다.
포트 표시기는 사용자 파이프 구성요소에 대한 포트 위치 및 방향을 표시합니다.
블록 기반 구성요소를 카탈로그에 추가할 수도 있습니다. 구성요소를 카탈로그에 추가한 후 사양에 추가할 수 있습니다. 자세한 내용은 카탈로그 편집기 - 새 구성요소 작성(블록 기반)을 참조하십시오.
밸브 오퍼레이터(작동기)

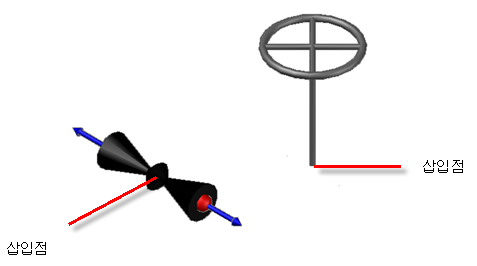

밸브 작동기를 작성할 때 밸브 본체의 삽입점과 일치하도록 작동기의 삽입점을 설정합니다. plantpartconvert에서 작동기 블록을 선택하고 종료 옵션을 사용합니다. 작동기에는 포트가 없기 때문에 추가 옵션은 사용하지 않습니다.
블록 객체 색상을 BYBLOCK으로 설정한 경우 구성요소는 자동화된 도면층 및 색상 지정을 지원합니다.
파이프 지지
블록 기반 파이프 지지에는 파이프 중심선에 맞게 정렬된 단일 포트가 있습니다.
프롬프트 리스트
변환할 블록을 선택합니다. AutoCAD 블록 또는 변환된 부품을 선택합니다.
승인
추가, 이동 또는 삭제 후 변경된 포트 편집 사항을 저장합니다.
추가
부품에 포트를 추가합니다. 하나 이상의 포트를 부품에 추가할 수 있습니다.
삭제
포트를 제거합니다.
종료
변경 사항을 저장하고 명령을 종료합니다.
종료 시 도면 폴더에 XML 및 PNG 파일이 작성됩니다. 이러한 파일은 도면에서 블록 기반 구성요소를 작성할 때 필요합니다. 도면을 다른 위치에 복사할 경우 이러한 파일을 포함합니다.
종료 후 즉시 현재 도면을 저장하는 것이 좋습니다. 저장하면 지원 XML 및 PNG 파일이 DWG와 일치합니다.
반전
포트 방향을 반전합니다. 포트가 바깥쪽을 향해야 합니다. 포트 방향은 파이프 연결을 지원하는 데 필요합니다. 포트 방향은 프로세스 흐름을 나타내지 않습니다.
이동
다른 포트 위치를 지정합니다. 기본 위치가 올바르지 않은 경우 이 옵션을 사용합니다.
명령 취소
추가, 이동 또는 삭제 후 포트 변경 사항을 저장합니다.
