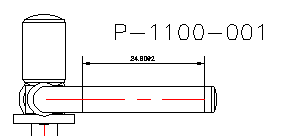

모든 AutoCAD 도면과 마찬가지로 직교 도면에서 직교 뷰포트에 치수를 추가할 수 있습니다. 도면에서 치수를 추가하는 방법에 대한 자세한 내용은 AutoCAD 도움말 시스템에서 치수기입 정보를 참조하십시오. CAD 관리자가 DWT의 직교 설정 대화상자에서 기본 치수 스타일을 설정했을 수도 있습니다.
주:
치수를 추가할 때 도면 공간에서 작업 중인지 확인하십시오.
- 프로젝트 관리자에서 직교 DWG 탭을 클릭합니다.
- 직교 트리 뷰에서 프로젝트 및 직교 도면 폴더를 확장합니다. 직교 도면을 두 번 클릭합니다.
- 리본에서 직교 뷰 탭
치수 패널 치수를 클릭합니다. - 도면에서 첫 번째 및 두 번째 치수보조선 원점을 지정하거나, Enter 키를 눌러 치수를 기입할 객체를 선택합니다.
- 커서를 사용하여 도면에서 치수선을 이동합니다. 치수선을 클릭하여 설정합니다.
주:
치수는 모형이 업데이트될 때 업데이트되지 않습니다. 수동으로 치수를 조정해야 합니다.
