액세스
RC 구조 요소를 선택한 후 Reinforcement Design Extension을 시작합니다.
Revit에서 해석 탭
구조 해석 패널
Robot Structural Analysis
철근 배근 코드 확인을 클릭합니다.
설계 옵션 탭
Extension에서는 다음 작업 유형을 사용할 수 있습니다.
- Revit에서 선택한 RC 구조 요소에 대해 Robot에서 Revit하기
- 선택한 RC 구조 요소에 대해 Revit에 정의된 Revit하기
- Robot에서 생성한 철근 배근을 Revit으로 가져오기

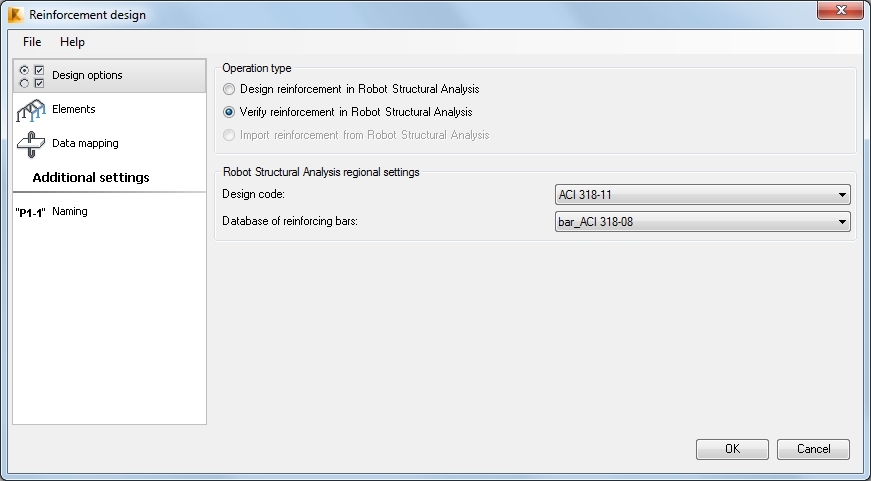

Robot Structural Analysis 국가별 설정 섹션에는 설계 코드 리스트와 보강 철근 데이터베이스 리스트가 포함되어 있습니다.
요소 탭

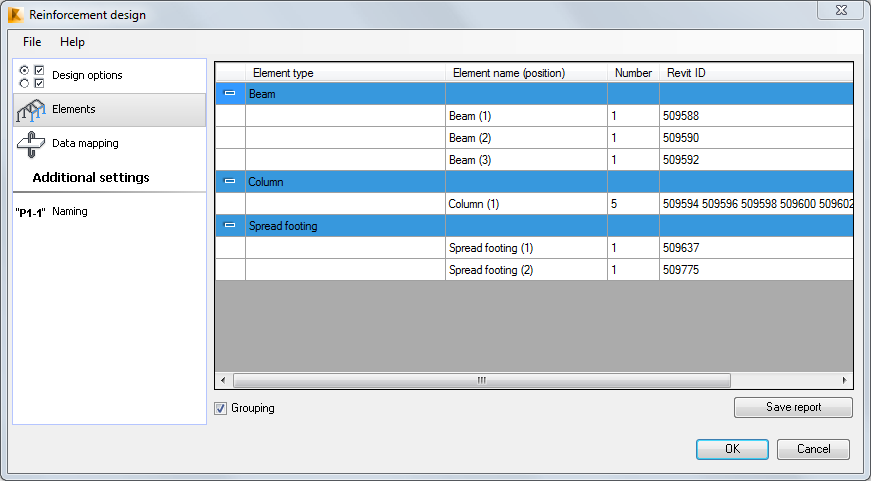

요소 탭에는 Extension에서 지원하는 선택된 요소(콘크리트 보, 기둥 및 스프레드 기초)의 리스트가 표시됩니다. 요소는 유형(3가지 주요 그룹: 보, 기둥 및 스프레드 기초), Revit 패밀리 인스턴스 마크 매개변수, 요소 형상(길이, 단면 모양 및 치수) 및 철근 배근 매개변수를 기반으로 그룹화됩니다. 또한 그룹화 옵션을 선택 취소할 수도 있습니다. 그러면 모든 요소가 별도로 고려되며 Robot RC 프로젝트의 수는 Revit에서 선택한 요소 수와 같아집니다.
보고서 저장을 클릭하여 요소 탭에서 데이터를 저장합니다.
데이터 매핑 탭
이 탭은 선택한 요소에 대해 철근 배근이 정의된 경우에만 표시됩니다.
Revit 보강 철근의 각 유형에 대한 테이블에 하나의 행이 작성됩니다.
이 탭에서는 Revit에서 Robot으로 내보내는 보강 철근에 강철 등급 및 지름을 지정할 수 있습니다. 이 기능은 Revit 및 Robot에서 다양한 보강 철근 리스트를 사용할 경우에 중요합니다.
Robot에 대해 나열된 값은 설계 옵션 탭에서 선택한 설계 코드를 준수합니다.

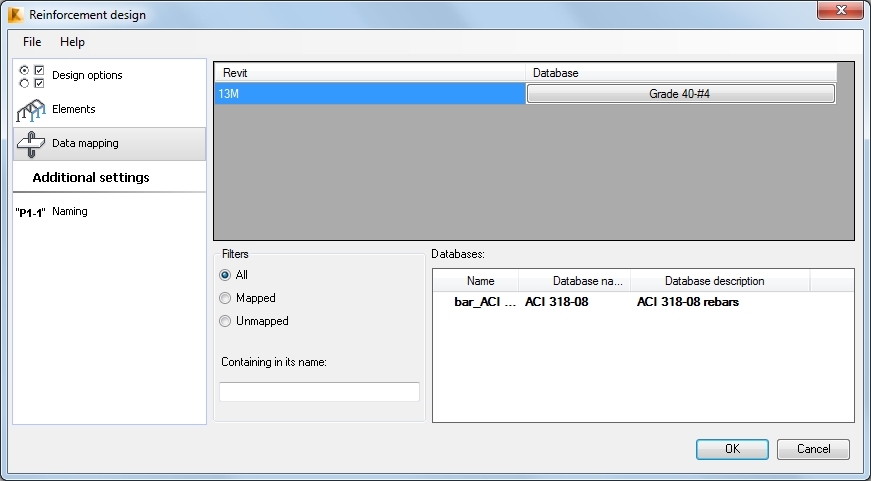

지정된 보강 철근을 변경하려면 테이블의 오른쪽 측면에 있는 버튼을 클릭합니다. 다른 선택 대화상자가 열리면 데이터베이스에서 지정할 보강 철근을 선택합니다.
다음 세 가지 옵션으로 요소를 필터링할 수 있습니다.
- 전체 - 모든 요소가 표시됨
- 매핑됨 - 매핑된 요소만 표시됨
- 매핑되지 않음 - 매핑되지 않은 요소만 표시됨
이름 지정 탭

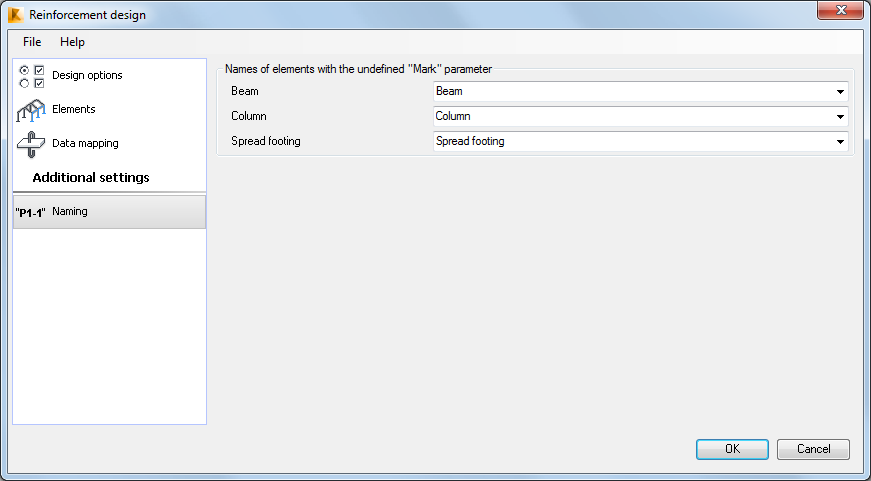

이름 지정 탭은 설계 및 확인 모드에 사용할 수 있습니다. 이는 표시 매개변수가 정의되지 않은 요소에만 적용됩니다. 이를 사용하면 Robot RC 요소의 이름 접두어를 정의할 수 있습니다.
