스키매틱 유형으로 정의된 열 특성 사용

스키매틱 유형은 스키매틱 설계 중 건물 요소에 대한 열 특성을 정의합니다.

그런 다음 후속 에너지 해석은 해당 열 특성을 사용합니다. 이 특성은 기본 개념 유형보다 더 상세한 정보를 제공합니다.

스키매틱 유형을 사용할 특정 요소 카테고리를 선택할 수 있습니다. 스키매틱 유형으로 재지정되지 않은 요소 카테고리는 계속해서 기본 개념 유형을 사용합니다. 상세 요소 옵션을 사용할 수 있으면 스키매틱 유형 및 개념 유형이 정의된 재료 기반 열 특성으로 재지정됩니다.

주: 문의 경우, 스키매틱 유형 대화상자에서 다른 문 유형을 선택하더라도 에너지 해석에서는 R2 목재 문에 대한 열 특성을 사용합니다. 실내 문은 실내 벽(개구부 없음)으로 모델링되고, 실내 벽에 대한 기본 개념 유형으로 지정됩니다.

스키매틱 유형으로 정의된 열 특성을 사용하려면

1. 해석 탭에너지 최적화 패널(에너지 설정)을 클릭합니다.
2. 에너지 설정 대화상자에서 기타 옵션에 대해 편집을 클릭합니다.
3. 고급 에너지 설정 대화상자에서 스키매틱 유형에 대해 값 열을 클릭하고 을 클릭합니다.

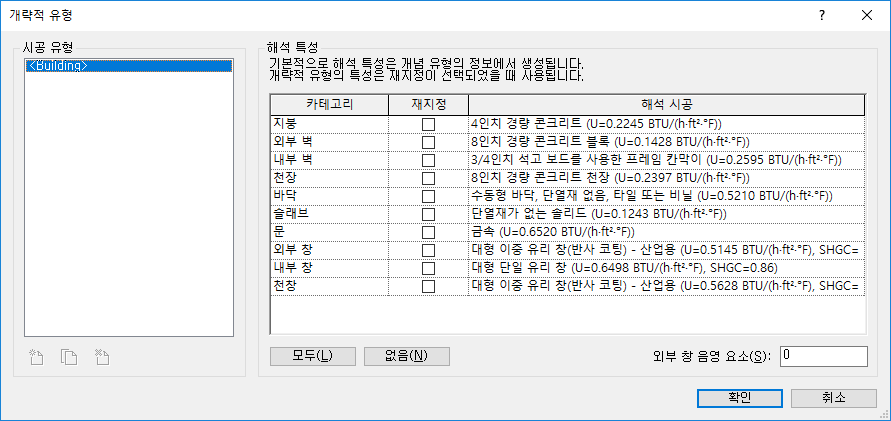

   스키매틱 유형 대화상자는 모든 카테고리에 대해 재지정 확인란이 지워진 요소 카테고리 리스트를 표시합니다.


4. 스키매틱 유형 대화상자에서 다음을 수행합니다.
   1. 스키매틱 유형으로 정의된 열 특성을 사용할 카테고리에 대해 재지정을 선택합니다. 해석 시공 열에서 드롭다운 리스트를 사용하여 원하는 시공을 선택합니다.
      주: 모든 카테고리에 대해 재지정을 선택하려면 모두를 클릭합니다. 이와 반대로 하려면 없음을 클릭합니다.
   2. 일부 카테고리에 대해 개념 유형으로 정의된 열 특성을 계속해서 사용하려면 해당 카테고리의 재지정 확인란을 선택 취소합니다.
   3. OK를 클릭합니다.

다음에 에너지 해석을 수행할 때 지정된 스키매틱 유형(해석 시공)에 대한 열 특성이 이러한 요소 카테고리에 사용됩니다.

스키매틱 유형에 대한 가정은 이 파일을 다운로드하십시오.
