시스템 해석 활용 사례

시스템 해석을 위해 모델을 설정할 때 다음 활용 사례를 따르십시오.

시스템 요구사항

다음의 각 조건을 확인하면 시뮬레이션 성공 가능성을 높이는 데 도움이 됩니다.

• 온수 순환에는 부하가 연결된 코일이 하나 이상 있어야 합니다.
• 응축기 순환에는 부하가 연결된 장비가 하나 이상 있어야 합니다.
• 냉수 순환에는 부하가 연결된 장비가 하나 이상 있어야 합니다.
• 공조 시스템에는 부하가 연결된 구역 장비가 하나 이상 있어야 합니다.
• 구역 장비 항목은 공조 구역을 제공해야 합니다. 그렇지 않으면 장비에서 응답할 부하가 없게 됩니다.

시스템 구성

시뮬레이션에서 오류를 일으키거나 예상대로 동작하지 않을 수 있는 시스템 구성은 다양합니다. 아래 규칙에 따라 이러한 문제를 피하십시오.

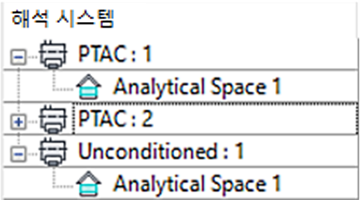

• 비공조 및 기타 구역 장비(예: PTAC)의 구역 장비 유형 모두 공간이 있어서는 안 됩니다. 아래 이미지는 시스템 탐색기의 잘못된 구성에 대한 예를 보여줍니다.


비공조 유형 및 PTAC 유형의 구역 장비에는 해석 공간 1이라는 공간이 있으며, 이는 유효하지 않습니다.

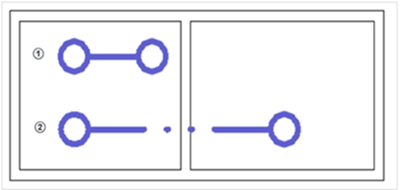

• 그룹화된 정의에 공간이 두 개 이상 포함되어 있는 경우, '공간 그룹' 동작이 있는 구역 장비와, '개별 공간' 동작이 있는 구역 장비에 공간이 있어서는 안 됩니다. 시스템-구역 영역(SZO)을 사용하는 경우 아래 이미지처럼 나타납니다.
  • SZO 레이블 1은 '개별 공간' 동작이 있는 구역 장비에 부착됩니다.
  • SZO 레이블 2는 '공간 그룹' 동작이 있는 구역 장비에 해당합니다.

• 두 구역 장비에서 공간 그룹 동작을 표시하는 경우, 모든 공간이 겹치면 구역 장비에서 제공하는 공간만 겹칠 수 있습니다(두 구역 장비에 부착됨).

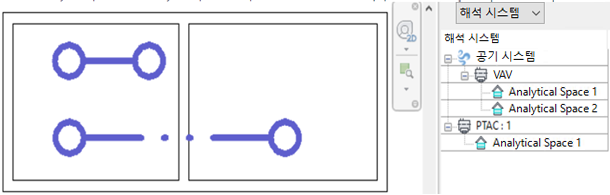

  • 아래에는 잘못된 구성이 나와 있습니다. VAV 구역 장비에는 해석 공간 1 및 해석 공간 2가 있지만 PTAC에는 해석 공간 2가 없습니다.

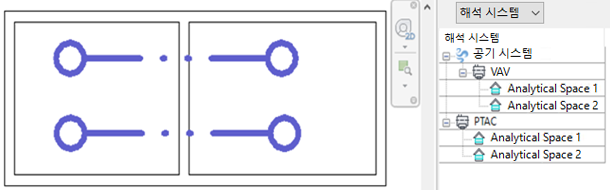

  • 각 구역 장비에 두 공간이 모두 있는 유효한 구성이 아래 이미지에 나와 있습니다.


추가 정보

요구 사항은 아니지만, 일반적으로 같은 곳에 있는 공간만 그룹화하는 것이 좋습니다. 시뮬레이션에서 그룹화된 공간은 완전하게 혼합된 공기 체적을 갖는 것으로 간주되는데, 이는 공간이 인접한 경우 현실적이지 못합니다.
