보강 철근 구속조건은 콘크리트 호스트 요소와 관련하여 각 보강 철근 인스턴스(instance)의 형상을 설정하고 잠급니다. 보강 철근 피복은 보강 철근이 파라메트릭 방식으로 연장되는 콘크리트 호스트의 내부 간격띄우기입니다.
각 보강 철근 요소는 다음과 같은 방식을 통해 구별됩니다.
- 완전히 플렉시블한 형상으로 구성됨
- 보강 철근 모양 정의에 따라 달라짐
- 치수 및 위치가 전적으로 다른 요소에 의해 결정됩니다.
호스트된 요소(예: 벽의 창)에는 해당 호스트에서 설정한 일부 형상이 있고 호스트와 함께 호스트된 요소가 이동할 수 있으며 패밀리 및/또는 유형으로 인해 미리 결정된 고정 치수가 있기도 합니다. 호스트 벽의 특정 모서리를 기준으로 창의 위치를 잠그려면 잠긴 치수가 필요합니다.
그러나 보강 철근은 임의 치수로 구부러집니다. 호스트 형상뿐만 아니라 다른 보강 철근의 존재를 고려하여 보강 철근의 위치 및 형상이 자동으로 설정됩니다. 형상이 설정되면 지정된 구속조건이 이동하고 모델의 변경사항에 따라 해당 호스트의 피복 참조와 관련하여 유연하게 대응합니다.
피복 참조에 닿는 보강 철근은 해당 피복 참조에 스냅 및 부착됩니다. 보강 철근 피복 매개변수는 부착된 보강 철근 및 해당 철근에 부착된 철근에 영향을 미칩니다. 호스트의 피복 설정을 변경해도 호스트에 배치한 다른 보강 철근은 간격띄우기되지 않습니다.

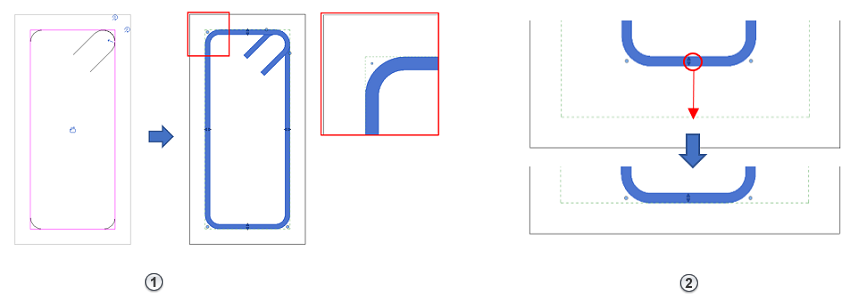

새 보강 철근을 배치하거나, 보강 철근을 스케치하거나(1), 개별 철근 세그먼트 핸들을 끌 때(2), 철근 축이 해당 피복의 0.5 철근 지름 내에 있으면 보강 철근이 자동으로 피복에 스냅됩니다.

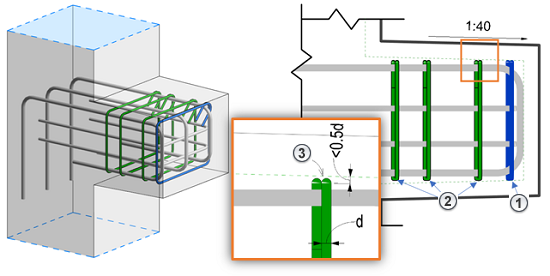

모양 기반 보강 철근을 복사하거나 이동할 때 철근이 자동으로 피복에 스냅되지 않습니다. 이런 방식으로 철근 형상이 보존되고 새로운 철근 위치(새 보강 철근 번호)가 작은 조정의 결과로 작성됩니다. 예를 들어 다음과 같이 스트럽(1)을 복사하여 동일한 스트럽 세 개(2)를 따로 만들면, 피복과 세그먼트 축 간의 거리가 0.5d 미만인 경우에도 새 세그먼트 세 개는 약간 다른 콘크리트 피복(3)에 스냅되지 않습니다.
