Szyki

Można tworzyć kopie wybranych obiektów, układając je tak, aby tworzyły wzór zwany szykiem.

Po wybraniu obiektów do powielenia, które są nazywane obiektami źródłowymi, można wybrać wzór układu. Dostępne są trzy rodzaje szyków:

• Prostokątny
• Ścieżka
• Biegunowy

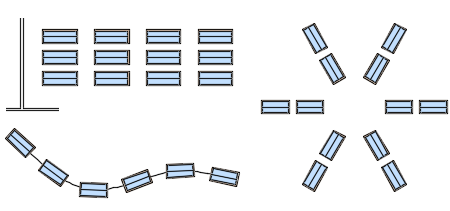

Oto jak mogą wyglądać te szyki po zastosowaniu do ułożenia tabel wyświetlania:

Szyk składa się z elementów szyku, które z kolei mogą składać się z kilku obiektów. Jako obiekt źródłowy szyku można też określić blok.

Uwaga: W przypadku szyku wzdłuż ścieżki potrzebna jest także linia, polilinia, polilinia 3D, splajn, helisa, łuk, okrąg lub elipsa, który ma służyć jako ścieżka.

Szyki skojarzone i nieskojarzone

Opcja polecenia SZYK pozwala zdecydować, czy szyk ma być domyślnie zespolony czy niezespolony.

• Szyki skojarzone maję tę zaletę, że można je łatwo modyfikować. Elementy szyku znajdują się w pojedynczym obiekcie szyku podobnym do bloku. W szyku zespolonym można zmienić liczbę elementów i odstępy między nimi. Właściwości szyku, na przykład odstępy lub liczbę elementów, można edytować za pomocą uchwytów lub palety Właściwości.
• Szyki nieskojarzone stają się niezależnymi obiektami po zakończeniu polecenia SZYK.

Uwaga: Opcja Szybki wybór nie powoduje zaznaczenia ani liczenia bloków zagnieżdżonych w obiektach w szyku skojarzonym.

Modyfikowanie elementów w szyku skojarzonym

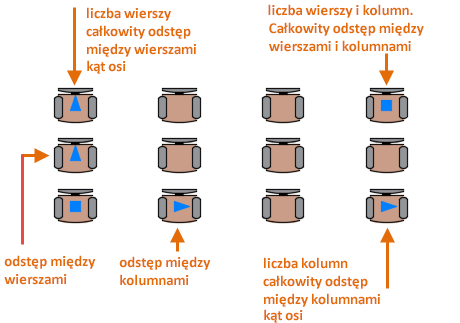

Szyki zespolone można edytować bezpośrednio za pomocą uchwytów, za pomocą opcji menu uchwytów wyświetlanego po zatrzymaniu wskaźnika myszy na uchwycie lub za pomocą polecenia EDYTUJSZYK dostępnego na karcie kontekstowej lub w wierszu polecenia. Poniżej przedstawiono jako przykład podstawowe kontrolki szyku prostokątnego krzeseł na widowni. Szyki wzdłuż ścieżki i szyki biegunowe mają podobne kontrolki.

Po utworzeniu szyku skojarzonego nadal można modyfikować elementy szyku w następujący sposób:

• Edytuj element źródłowy szyku. Wszystkie wystąpienia elementu źródłowego zostaną zaktualizowane automatycznie.
• Usuń jeden lub więcej elementów w szyku.
• Zastąp jeden lub więcej elementów szyku wybranymi obiektami. Można również dodać lub usunąć obiekty skojarzone z elementu szyku.

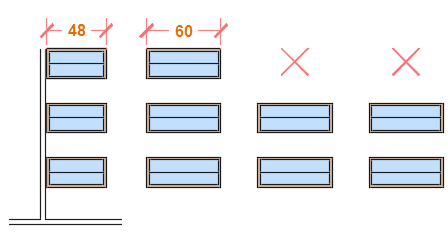

W przykładzie pierwsza kolumna z tabel wyświetlania została zastąpiona przez krótszą wersję, a dwie z tabel w górnym rzędzie zostały usunięte.

Nawet po tych zmianach szyk pozostaje skojarzony i pozwala w jednej operacji dynamicznie zmieniać odstępy i kąty między elementami.

Wskazówka: Gdy trzeba przekształcić szyk skojarzony w poszczególne obiekty, wystarczy użyć polecenia ROZBIJ dla szyku.
