3DSZYK (polecenie)

Tworzy nieskojarzone, prostokątne lub biegunowe szyki 3D.

Wyszukiwanie

Funkcjonalność polecenia 3DSZYK została zastąpiona ulepszonym poleceniem SZYK, które umożliwia tworzenie szyków skojarzonych lub nieskojarzonych, 2D lub 3D, prostokątnych, wzdłuż ścieżek lub biegunowych. Polecenie 3DSZYK zachowuje dotychczasowe działanie.

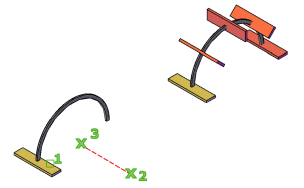

W przypadku szyków prostokątnych poza kolumnami i wierszami należy również określić liczbę poziomów w kierunku Z. W przypadku szyków biegunowych 3D za pomocą dwóch dowolnych punktów w przestrzeni należy określić oś obrotu.

Cały zbiór wskazań jest traktowany jako pojedynczy element szyku.

Wyświetlane są następujące monity.

Wybierz obiekty

Wybierz obiekty do ustawienia w szyku.

Prostokątny

Układa kopie obiektu w wierszach (oś X), kolumnach (oś Y) i poziomach (oś Z). Szyk musi mieć przynajmniej dwa wiersze, dwie kolumny lub dwa poziomy.

Wartości dodatnie generują szyk wzdłuż dodatnich kierunków osi X, Y oraz Z. Wartości ujemne generują szyk wzdłuż ujemnych wartości osi X, Y oraz Z.

Liczba wierszy (---)

Określa liczbę wierszy, które zostaną powtórzone wzdłuż osi X.

Liczba kolumn (|||)

Określa liczbę wierszy, które zostaną powtórzone wzdłuż osi Y.

Liczba poziomów (...)

Określa liczbę wierszy, które zostaną powtórzone wzdłuż osi Z.

Odległość między wierszami (---)

Określa odległość między punktami bazowymi elementów ustawionych w szyku wzdłuż osi X.

Odległość między kolumnami (|||)

Określa odległość między punktami bazowymi elementów ustawionych w szyku wzdłuż osi Y.

Odległość między poziomami (...)

Określa odległość między punktami bazowymi elementów ustawionych w szyku wzdłuż osi Z.

Biegunowy

Kopiuje obiekty dookoła osi obrotu. Należy podać wartość kąta określającego jak daleko od osi obrotu będą ustawiane elementy w szyku.

Liczba elementów w szyku

Określa liczbę elementów ustawionych w szyku.

Kąt wypełnienia

Określa kąt między pierwszym a ostatnim elementem w szyku. Podanie liczby ujemnej powoduje obrót w kierunku zgodnym z ruchem wskazówek zegara.

Obracać obiekty szyku?

Określa, czy elementy są obracane podczas umieszczania w szyku.

• Tak. Obraca elementy wokół osi obrotu.
• Nie. Zachowuje taką samą orientację wszystkich obiektów w szyku.

Punkt środkowy szyku

Określa punkt środkowy obiektów ustawionych w szyku.

Drugi punkt na osi obrotu

Określa drugi punkt, który ustala kierunek osi obrotu z punktu środkowego.
