SZYKBIEGUN (polecenie)

Równomiernie rozkłada kopie obiektów w szyku kołowym wokół punktu środkowego lub osi obrotu.

Wyszukiwanie

To polecenie odpowiada opcji Biegun polecenia SZYK. Zmienna systemowa DELOBJ określa, czy po utworzeniu szyku obiekty źródłowe szyku są usuwane czy zachowywane.

Wyświetlane są następujące monity.

Wybierz obiekty

Wybierz obiekty do użycia w szyku.

Punkt środkowy

Określa punkt, wokół którego mają zostać rozmieszczone elementy szyku. Oś obrotu jest osią Z bieżącego LUW.

Punkt bazowy

Określa punkt bazowy szyku.

Punkt bazowy: Określa punkt bazowy dla umieszczenia obiektów w szyku.
Punkt charakterystyczny: Dla szyków skojarzonych określa prawidłowe wiązanie (lub punkt charakterystyczny) na obiektach źródłowych, który zostanie użyty jako punkt bazowy. W przypadku edycji obiektów źródłowych wynikowego szyku punkt bazowy szyku pokrywa się z punktem charakterystycznym obiektów źródłowych.

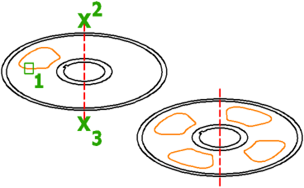

Oś obrotu

Określa niestandardową oś obrotu zdefiniowaną przez dwa określone punkty.

Zespolone

Określa, czy obiekty w szyku są zespolone, czy niezależne.

Tak: Zawiera elementy szyku w jednym obiekcie szyku, podobnie do bloku. Przy szyku zespolonym można szybko wprowadzić zmiany przez szyk, edytując właściwości i obiekty źródłowe.
Nie: Tworzy elementy szyku jako niezależne obiekty. Zmiany wprowadzone w jednym elemencie nie będą miały wpływu na inne elementy.

Elementy

Określa liczbę elementów w szyku przy użyciu wartości lub wyrażenia.

Uwaga: Podczas definiowania kąta wypełnienia w wyrażeniu, (+ lub -) symbol matematyczne w wynikowym wartości nie ma wpływu na kierunek szyku.

Kąt między

Określa kąt między elementami przy użyciu wartości lub wyrażenia.

Kąt wypełnienia

Określa kąt między pierwszym a ostatnim elementem w szyku przy użyciu wartości lub wyrażenia.

Wiersze

Określa liczbę wierszy w szyku, a także odległość i rzędną przyrostową między wierszami.

Liczba wierszy: Ustawia liczbę wierszy.
Odległość między wierszami: Określa odległość między poszczególnymi wierszami, mierzoną od równoważnych położeń na każdym obiekcie.
Całkowita: Określa całkowitą odległość między wierszem początkowym i końcowym, mierzoną od równoważnych położeń na obiektach początkowych i końcowych.
Rzędna przyrostowa: Ustawia zwiększenie lub zmniejszenie rzędnej dla każdego kolejnego wiersza.
Wyrażenie: Oblicza wartość na podstawie wyrażenia matematycznego lub równania.

Poziomy

Określa liczbę poziomów i odstęp między nimi (dla szyków 3D).

Liczba poziomów: Określa liczbę poziomów w szyku.
Odległość między poziomami: Określa odległość między poziomami.
Wyrażenie: Oblicza wartość za pomocą wyrażenia matematycznego lub równania.
Całkowita: Określa całkowitą odległość między pierwszym a ostatnim poziomem.

Obróć elementy

Określa, czy elementy są obracane podczas umieszczania w szyku.

Koniec

Kończy polecenie.
