SZYKPROST (polecenie)

Układa kopie obiektów w dowolnej kombinacji wierszy, kolumn i poziomów.

Wyszukiwanie

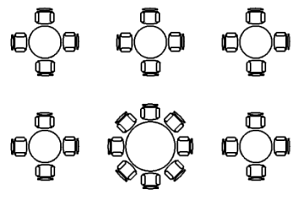

szyk prostokątny 2D z jednym wymienionym elementem

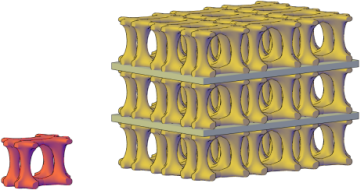

szyk prostokątny 3D o trzech poziomach

To polecenie odpowiada opcji Prostokątny polecenia SZYK. Zmienna systemowa DELOBJ określa, czy po utworzeniu szyku obiekty źródłowe szyku są usuwane czy zachowywane.

Uwaga: Obiektów 3D użytych w przykładzie nie można utworzyć w programie AutoCAD LT.

Wyświetlane są następujące monity.

Wybierz obiekty

Wybierz obiekty do użycia w szyku.

Zespolone

Określa, czy obiekty w szyku są zespolone, czy niezależne.

Tak: Zawiera elementy szyku w jednym obiekcie szyku, podobnie do bloku. Przy szyku zespolonym można szybko wprowadzić zmiany przez szyk, edytując właściwości i obiekty źródłowe.
Nie: Tworzy elementy szyku jako niezależne obiekty. Zmiany wprowadzone w jednym elemencie nie będą miały wpływu na inne elementy.

Punkt bazowy

Definiuje położenie punktu bazowego szyku i uchwytu punktu bazowego.

Punkt bazowy: Określa punkt bazowy w celu umieszczenia obiektów w szyku.
Punkt charakterystyczny: Dla szyków skojarzonych określa prawidłowe wiązanie (lub punkt charakterystyczny) na obiektach źródłowych, które mają zostać wyrównane do ścieżki. W przypadku edycji obiektów źródłowych lub ścieżki wynikowego szyku punkt bazowy szyku pokrywa się z punktem charakterystycznym obiektów źródłowych.

Liczba

Określa liczbę wierszy i kolumn oraz zapewnia dynamiczny podgląd wyników podczas przesuwania kursora (szybsza alternatywa dla opcji Wiersze i kolumny).

Wyrażenie: Oblicza wartość na podstawie wyrażenia matematycznego lub równania.

Odstęp

Określa odstęp między wierszami i kolumnami i zapewnia dynamiczny podgląd wyników podczas przesuwania kursora.

Odległość między wierszami: Określa odległość między poszczególnymi wierszami, mierzoną od równoważnych położeń na każdym obiekcie.
Odległość między kolumnami: Określa odległość między poszczególnymi kolumnami, mierzoną od równoważnych położeń na każdym obiekcie.
Komórka jednostkowa: Określa odległość pomiędzy wierszami i kolumnami jednocześnie przez ustawienie każdego narożnika prostokątnego obszaru, co odpowiada odstępowi.

Kolumny

Edytuje liczbę kolumn i odstępy między nimi.

Liczba kolumn: Ustawia liczbę kolumn w szyku.
Odległość między kolumnami: Określa odległość między poszczególnymi kolumnami, mierzoną od równoważnych położeń na każdym obiekcie.
Całkowita: Określa całkowitą odległość między kolumnami początkową i końcową, mierzoną od równoważnych położeń na obiektach początkowym i końcowym.

Wiersze

Określa liczbę wierszy w szyku, a także odległość i rzędną przyrostową między wierszami.

Liczba wierszy: Ustawia liczbę wierszy w szyku.
Odległość między wierszami: Określa odległość między poszczególnymi wierszami, mierzoną od równoważnych położeń na każdym obiekcie.
Całkowita: Określa całkowitą odległość między wierszem początkowym i końcowym, mierzoną od równoważnych położeń na obiektach początkowych i końcowych.
Rzędna przyrostowa: Ustawia zwiększenie lub zmniejszenie rzędnej dla każdego kolejnego wiersza.
Wyrażenie: Oblicza wartość na podstawie wyrażenia matematycznego lub równania.

Poziomy

Określa liczbę poziomów i odstęp między nimi dla szyków 3D.

Liczba poziomów: Określa liczbę poziomów w szyku.
Odległość między poziomami: Określa różnicę wartości współrzędnych Z między równoważnymi położeniami na każdym obiekcie.
Całkowita: Określa całkowitą różnicę wartości współrzędnych Z między równoważnymi położeniami na obiektach na pierwszym i ostatnim poziomie.
Wyrażenie: Oblicza wartość na podstawie wyrażenia matematycznego lub równania.

Koniec

Kończy polecenie.
