W tej metodzie za pomocą opcji Obiekt dostępnej w poleceniu WWIDOK wybierasz zamknięte obiekty, takie jak okręgi, elipsy i polilinie, a następnie je przekształcasz w nieprostokątne rzutnie układu.
Uwaga: W przypadku tworzenia polilinii należy dla ostatniego segmentu użyć opcji Zamknij. Inaczej nie będzie można używać polilinii jako nieprostokątnej rzutni.
Tworzenie okrągłej rzutni układu
- Otwórz jeden ze swoich rysunków. Najlepiej zacząć od prostego.
- Kliknij, aby utworzyć nową kartę układu, a następnie usuń domyślną rzutnię układu.
- Zmień bieżącą warstwę na warstwę, której chcesz używać w przypadku obiektów rzutni układu.
- Utwórz okrąg w dowolnym miejscu w nowym układzie.
- W wierszu polecenia wprowadź WWIDOK i określ opcję Obiekt. Wybierz okrąg.
Obszar modelu zostanie wyświetlony wewnątrz okrągłej rzutni. Należy zwrócić uwagę na następujące kwestie:
- Kliknij dwukrotnie wewnątrz rzutni układu. Następnie przesuwaj i przybliżaj/oddalaj widok, aż osiągniesz żądane obwiednie tnące. Kliknij dwukrotnie poza rzutnią, aby wrócić do obszaru papieru.
- Zaznacz rzutnię i kliknij trójkątny uchwyt, aby dokładnie ustawić żądaną skalę. Rozmiary rzutni zostaną dostosowane do obwiedni tnących.
- W razie potrzeby kliknij uchwyt na krawędzi rzutni, aby zmienić rozmiary rzutni i obwiednie tnące.
- W celu wyłączenia wyświetlania obwiedni rzutni układu wyłącz jej warstwę. Zablokowanie warstwy nie powoduje zachowania nieprostokątnych obwiedni tnących.
Tworzenie obróconej prostokątnej rzutni układu
- W tym samym układzie utwórz prostokąt zamiast okręgu.
- Obróć prostokąt o 30 stopni w dowolnym kierunku.
- Użyj polecenia WWIDOK z opcją Obiekt i wybierz obróconą rzutnię.
- Wykonaj te same czynności co poprzednio w celu wyświetlenia żądanego widoku.
Tworzenie rzutni układu z innych zamkniętych obiektów
- Wykonując te same czynności co poprzednio, utwórz nieprostokątne rzutnie układu z poniższych obiektów.

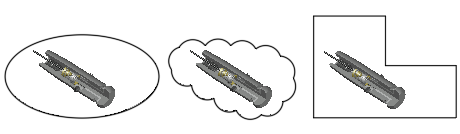

- Używając zamkniętych obiektów, utwórz fantazyjną rzutnię układu jak na ilustracji albo inną rzutnię, z którą chcesz poeksperymentować.
Możesz utworzyć złożone rzutnie ze zwykłą geometrią, a następnie je przekształcić w zamknięte polilinie za pomocą polecenia EDPLIN. Inna metoda polega na użyciu polecenia OBWIEDNIA w celu utworzenia zamkniętej polilinii z obszaru ograniczonego niepołączonymi obiektami geometrycznymi.
