Można określić typ punktów połączenia do użycia podczas układania sieci rurociągów.
Punkty połączenia na strukturze definiują miejsca, do których rury mogą być dołączane.
Na poniższej ilustracji przedstawiono strukturę prostokątną, która ma w środku każdej ściany punkty połączenia (oznaczone kółkami) i punkt wstawienia pośrodku struktury.

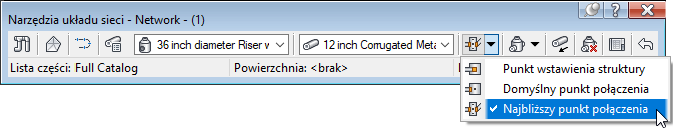

Podczas układania sieci rurociągów można wybrać rodzaje punktów połączenia do użycia. Można także zresetować punkty połączenia po ułożeniu sieci rurociągów.
Punkt wstawienia struktury: Ta opcja umożliwia umieszczenie struktury na podstawie jej punktu wstawienia, a punkt wstawienia struktury jest używany jako punkt połączenia. Ta opcja powiela dotychczasowe działanie programu Autodesk Civil 3D 2019 i wcześniejszych wersji.
Uwaga: Jeśli jest to jedyna dostępna opcja do wyboru na liście i pozostałe opcje są wyszarzone, oznacza to, że na wybranej do wstawienia strukturze nie ma zdefiniowanych punktów połączenia.
Domyślny punkt połączenia: Ta opcja umożliwia umieszczenie struktury na podstawie domyślnego punktu połączenia (pierwszy punkt połączenia zdefiniowany dla struktury), a domyślny punkt połączenia zostanie użyty jako punkt połączenia.
Najbliższy punkt połączenia: Ta opcja umożliwia umieszczenie struktury na podstawie jej punktu wstawienia, a jako punkt połączenia zostanie użyty najbliższy punkt połączenia. Po wstawieniu struktury i ustawieniu kursora nad nią można zobaczyć dostępne punkty połączenia, wyświetlane jako okręgi na poniższej ilustracji.
Po ustawieniu kursora poza strukturą zostanie narysowana tymczasowa grafika przedstawiająca rurę od punktu połączenia na strukturze, który znajduje się najbliżej kursora.
Podczas przesuwania kursora po strukturze grafika rury jest rysowana od kolejnego najbliższego punktu połączenia.
Po wybraniu punktu drugiej struktury jest ona umieszczona na rysunku, a koniec rury jest łączony z punktem połączenia na drugiej strukturze, który znajduje się najbliżej pierwszej struktury.
Edycja sieci rurociągów
Podczas edycji sieci rurociągów za pomocą uchwytów punkty końcowe rur można połączyć z punktem połączenia lub z punktem wstawienia struktury. Poniższa ilustracja przedstawia rurę łączącą się z punktem połączenia, który znajduje się najbliżej kursora podczas edycji rury za pomocą uchwytów.
Można również użyć poleceń Resetuj połączenie na karcie wstążki kontekstowej Sieć rurociągów, aby zresetować połączenia rur.
Zawartość sieci rurociągów z punktami połączeń i uchwytami
Następujące typy części w katalogach Standardowy katalog drenażu z połączeniami między rurami — jednostki calowe i Standardowy katalog drenażu z połączeniami między rurami — jednostki metryczne zostały zaktualizowane o nowe punkty połączenia i uchwyty:
- Prostokątne struktury podziemne: Punkty połączenia rury dodano w środku po wewnętrznej środkowej każdej ściany.
- Niewspółśrodkowe struktury walcowe: Jeden punkt połączenia rury dodano do środka podziemnej beczki.
- Kratki prostokątne: Dodano uchwyty przesuwania do lewego tylnego narożnika, tylnego środka i prawego tylnego narożnika każdej kratki prostokątnej. Dodano uchwyty obracania do tylnego środka każdej prostokątnej kratki.
Punkty połączenia można dodawać do części niestandardowych za pomocą narzędzi Infrastructure Parts Shape Utilities w programie Autodesk Inventor. Aby uzyskać więcej informacji, zobacz temat Dodawanie punktów odniesienia.
