Funkcja połączonych linii trasowania cecha umożliwia tworzenie linii trasowania przechodzących między dwoma przecinającymi się liniami trasowania w celu utworzenia profili przechodzącego między ich profilami.
Tej funkcji można użyć do utworzenia wyłukowania krawędzi, końca rampy lub złączonej/rozbieżnej drogi, a także do połączenia istniejącej drogi z proponowaną.

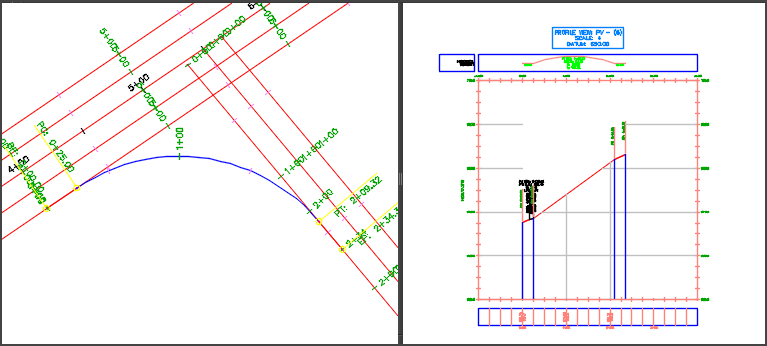

Połączona linia trasowania jest tworzona pomiędzy dwiema przecinającymi się liniami trasowania przy określonym promieniu.
Geometria połączonego profilu jest generowana automatycznie z profili macierzystych, które zostały wybrane. Rzędne początku i końca i nachylenie są pobierane z profili macierzystych, a część środkową połączonego profilu jest obliczana w zależności od tego, czy rozszerzenia profili nadrzędnych się przecinają.
Edycja geometrii połączonej linii trasowania lub profilu
Podczas tworzenia połączonych linii trasowania i skojarzonego profilu są one domyślnie ustawiane w stanie dynamicznym, co oznacza, że będą częściowo aktualizowane w przypadku zmiany ich macierzystych linii trasowania i profili. Tryb aktualizacji można zmienić na statyczny, aby zapobiec wykonywaniu aktualizacji i zachować pełną kontrolę nad edycją linii trasowania i profilu.
- W przypadku stanu dynamicznego geometria nakładających się części zarówno połączonych linii trasowania, jak i profilu jest zablokowana na macierzyste linie trasowania i profile, co oznacza, że nie można jej edytować. Te nakładające się segmenty zostaną zaktualizowane w przypadku aktualizacji macierzystych linii trasowania i profili.
- Pikiety pomiędzy nakładającymi się częściami dynamicznego połączonego profilu mogą być edytowane.
Ważne: Obszar ten nie będzie dynamiczny względem macierzystych linii trasowania i profili, a także nie będzie aktualizowany w przypadku ich aktualizacji.
- Dynamicznie połączoną linię trasowania można edytować w następujący sposób:
- Promień: można użyć okrągłego uchwytu znajdującego się w punkcie środkowym krzywej, aby zmienić promień łuku, lub określić inną wartość promienia na karcie Parametry połączenia w oknie dialogowym Właściwości linii trasowania.
- Nałożenie: można użyć rombowych uchwytów na końcach połączonej linii trasowania, aby zwiększyć lub zmniejszyć nałożenie.
Uwaga: Edycja geometrii połączonej linii trasowania w oknie Parametry układu nie jest obsługiwana.
Można zmienić tryb aktualizacji połączonej linii trasowania na karcie Parametry połączenia w oknie dialogowym Właściwości linii trasowania.
Można zmienić tryb aktualizacji dla połączonego profilu na karcie Dane profilu w oknie dialogowym Właściwości profilu.
