Tworzenie połączonych linii trasowania

1. Kliknij kolejno kartę Narzędzia główne panel Utwórz projekt listę rozwijaną Linia trasowania Utwórz połączoną linię trasowania Wyszukiwanie .
2. Na rysunku wybierz pierwszą linię trasowania do połączenia.
3. Wybierz drugą linię trasowania do połączenia.
4. Wybierz lokalizację połączonej linii trasowania.

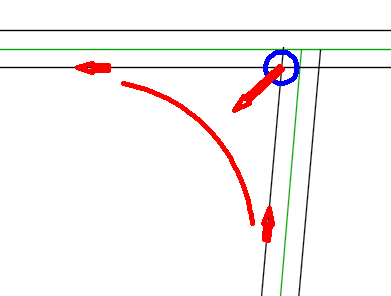

   Na rysunku zostaną wyświetlone grafiki tymczasowe.



5. Wybierz inne położenie lub naciśnij klawisz Enter, aby zaakceptować bieżące położenie oraz wyświetlić okno dialogowe Utwórz połączoną linię trasowania.
6. Określ parametry dla linii trasowania. Poniżej przedstawiono kilka unikatowych opcji dla połączonych linii trasowania:
   • Promień łuku: użyj tej opcji, aby zmienić domyślny promień dla połączonej linii trasowania.
     Uwaga: Aby zmienić promień łuku po utworzeniu linii trasowania, można dokonać edycji za pomocą uchwytów promienia linii trasowania lub zmienić promień można na karcie Parametry połączenia w oknie dialogowym Właściwości linii trasowania.
   • Nakładanie się połączenia: użyj tej opcji, aby zmienić domyślne nakładanie się połączenia dla połączonej linii trasowania.
     Uwaga: Wartość Nakładanie się połączenia musi być większa niż 0.

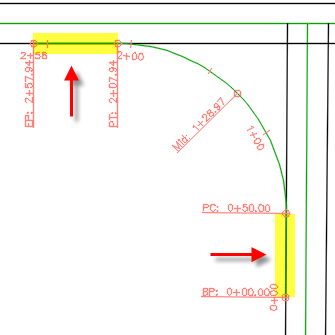

     Poniższy przykład pokazuje wpływ nałożenia o długości 50 stóp. Połączona linia trasowania nakłada się na istniejące linie trasowania przez 50 stóp.

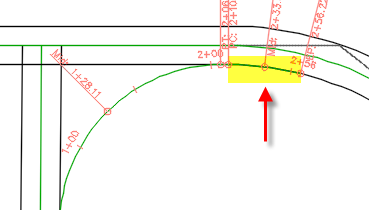

     Jeśli nakładanie się występuje na krzywej, nakładająca się część połączonej linii trasowania będzie zgodna z krzywą.



     Uwaga: Aby zmienić wartości nakładania się połączenia po utworzeniu linii trasowania, można dokonać edycji za pomocą uchwytów nakładających się segmentów.
   • Opcje karty Połączony profil: te opcje służą do tworzenia profilu dla połączonej linii trasowania między dwoma istniejącymi określonymi profilami.

     Aby uzyskać więcej informacji na temat opcji dostępnych w tym oknie dialogowym, patrz temat pomocy dla okna dialogowego Utwórz połączoną linię trasowania.

7. Kliknij przycisk OK, aby utworzyć połączenie linii trasowania i opcjonalny profil.
   Uwaga: Linia trasowania jest tworzona jako linia trasowania wyłukowania krawędzi. Można zmienić to na karcie Informacje w oknie dialogowym Właściwości linii trasowania, jeśli to konieczne.
8. Jeśli wybrana zostanie opcja utworzenia połączonego profilu, utwórz widok dla tego profilu na rysunku.
