Aby utworzyć zespół warunkowy
- Utwórz zespół zawierający przynajmniej jeden podzespół.
- Na palecie narzędzi kliknij odpowiedni podzespół warunkowy. Można na przykład wybrać podzespół ConditionalCutOrFill, który może być umieszczony na palecie narzędzi Warunkowy.
- Na palecie Właściwości ustaw parametry podzespołu: Bok, Szerokość układu, Nachylenie układu, Typ i Minimalna\maksymalna odległość, aby określić warunki ich zastosowania. Na przykład w tabeli poniżej przedstawiono sposób ustawienia tych parametrów dla podzespołu ConditionalCutOrFill w sytuacji wystąpienia nasypu. Konieczne może być inne określenie tych ustawień w zależności od typu warunku, który ma zostać skonfigurowany.
Parametr Wartość Opis Bok Lewo Określa, po której stronie zespołu lub korytarza ma zostać wstawiony podzespół. Szerokość układu 20,0000’ Określa długość linii rysowanej w celu reprezentacji tego podzespołu w trybie układu. Ten parametr w połączeniu z parametrem Nachylenie układu umożliwia określenie pozycji podzespołu ConditionalCutOrFill i dołączonych do niego podzespołów, ale nie jest wyświetlany w modelu korytarza ani nie ma na niego żadnego wpływu. Nachylenie układu 4,000:1 Określa nachylenie (procent) linii rysowanej w celu reprezentacji tego podzespołu w trybie układu. Ten parametr w połączeniu z parametrem Szerokość układu umożliwia określenie pozycji podzespołu ConditionalCutOrFill i dołączonych do niego podzespołów, ale nie jest wyświetlany w modelu korytarza ani nie ma na niego żadnego wpływu. Typ Nasyp Określa typ warunku, który w przypadku wykrycia dalszych określonych podzespołów zostanie zastosowany do zespołu. Minimalna odległość 0,0000’ Jeśli głębokość wykopu lub nasypu (typ) mieści się między tymi dwiema wartościami, do zespołu zostaną zastosowane kolejne podzespoły. Maksymalna odległość 5,0000’ Uwaga: Dla podzespołu ConditionalCutOrFill parametry Szerokość układu i Nachylenie układu wpływają wyłącznie na wygląd podzespołu w widoku układu. Te parametry umożliwiają rozmieszczenie podzespołu warunkowego i dołączonych do niego podzespołów, ale nie wpływają na model korytarza. - W razie potrzeby można dodać więcej podzespołów warunkowych z tej samej strony zespołu.
- Przeciwną stronę zespołu należy skonfigurować zgodnie z potrzebami. Podzespoły warunkowe można dodać z jednej lub obu stron.
- Po zakończeniu dodawania podzespołów do zespołu naciśnij klawisz Esc, aby wyjść z trybu umieszczania podzespołów.
Następną czynnością jest przypisanie nazw opisowych do poszczególnych podzespołów zespołu warunkowego. Przypisanie podzespołom znaczących nazw ułatwia ich identyfikację podczas przypisywania obiektów docelowych oraz pomaga zidentyfikować podzespoły w kolekcji Podzespoły Nawigatora.
Aby przypisać znaczące nazwy podzespołom warunkowym
- Kliknij prawym przyciskiem myszy zespół warunkowy na rysunku i wybierz opcję Właściwości zespołu.
- W oknie dialogowym Właściwości zespołu kliknij kartę Konstrukcja.
Dla podzespołów dodanych z jednej strony zespołu są wyświetlane domyślne nazwy, po których następuje strona, do której zostały dodane.

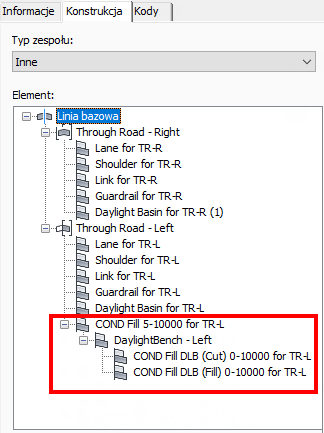

- Na liście Element wybierz podzespół warunkowy umieszczony z lewej strony zespołu. Kliknij ponownie, aby zaznaczyć tekst. Zmień nazwę tak, aby opisywała typ warunku, na którego wykrycie jest ustawiony. W następującym przykładzie nazwę pierwszego podzespołu warunkowego zmieniono na WAR Nasyp 0-5 dla DP-L W tym przykładzie WAR oznacza, że podzespół jest warunkowy. Nasyp oznacza typ warunku powodujący aktywację. 0-5 oznacza minimalną i maksymalną odległość poszukiwanego warunku nasypu. W tym przykładzie część DP-L jest odniesieniem do nazwy zespołu nadrzędnego, z którym skojarzony jest konkretny podzespół (w tym przypadku „droga przecinająca”, czyli „DP”, i „lewa strona”, czyli „L” ).
- Zmień nazwy wszystkich innych podzespołów warunkowych w zespole na znaczące.
- Kliknij przycisk OK.
Po przypisaniu znaczących nazw podzespołom warunkowym ostatnią czynnością jest ustawienie obiektów docelowych korytarza.
