Ulepszenia konstrukcji blachowych

Widoczność reprezentacji otworu przebijanego

Nowe opcje pozwalają na sterowanie wyświetlaniem poszczególnych reprezentacji otworów.

Następujące Nadpisania rozwinięcia blachy są dodawane w oknie dialogowym Otwory przebijane:

• Wyświetlanie elementu otworu przebijanego kształtowanego
• Wyświetlanie reprezentacji szkicu
  Uwaga: iFeature otworu konstrukcji blachowej musi być zdefiniowany z wykorzystaniem uproszczonej reprezentacji szkicu, aby można było korzystać z tej opcji.
• Wyświetlanie znacznika środka

Opcja Ignoruj nadpisania rozwinięcia blachy jest dodawana na karcie Reprezentacja otworu w oknie dialogowym edycji płaskiego wzoru.

Uwaga:

Teraz można nadpisać definicję narzędzia do otworów przebijanych, którego kształt wychodzi poza granice rozwinięcia blachy, w celu bezbłędnego wyświetlenia jako znacznik środka lub szkic.

Starszy zastąpiony otwór rozwinięcia blachy zawiera błąd do momentu usunięcia rozwinięcia blachy i jego ponownego utworzenia w programie Inventor 2017.

Aby uzyskać więcej informacji, zobacz temat Wycinanie kształtu w powierzchni konstrukcji blachowej

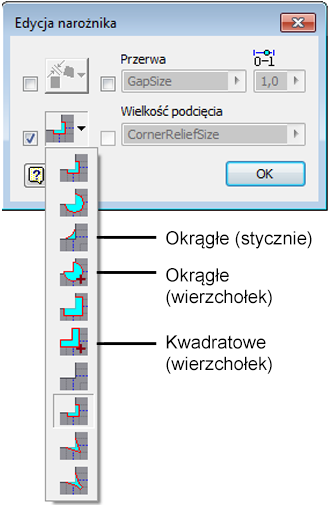

Podcięcie narożnika

Opcje Okrągłe (stycznie), Okrągłe (wierzchołek) i Kwadratowe (wierzchołek) są dodawane do podcięć narożnika, co zapewnia dodatkowe możliwości umieszczenia.

Aby uzyskać więcej informacji, zobacz temat Okno dialogowe Edytuj połączenie narożnika — odniesienie

Błędy obliczania rozwinięcia blachy

Rozwinięcie blachy, które zawiera błędy obliczeń, jest oznaczane ikoną informacyjną w przeglądarce i stanowi element programu Design Doctor.

Aby uzyskać więcej informacji, zobacz temat Praca z użyciem rozwinięcia na konstrukcji blachowej.

Rozwijanie elementów iFeature

Opcja Rozwiń w rozwinięciu blachy jest dodawana do okna dialogowego tworzenia Wyodrębnij iFeature i okna dialogowego wstawiania Otwory przebijane. Ta nowa opcja umożliwia rozwijanie niektórych typów elementów otworu przebijanego. Należy określić opcje rozwinięcia w obu miejscach, aby rozwinąć kształt otworu przebijanego.

• Możliwość rozwijania jest ograniczona do elementów iFeature, które mogłyby być nierozwinięte, jeśli zostałyby utworzone jako normalne elementy konstrukcji blachowej.
• Odkształconych kształtów, na przykład oznakowanych kominków i listw żaluzji, nie można rozwinąć.

Aby uzyskać więcej informacji, zobacz temat Praca z elementami iFeature.

Ulepszenia w oknach dialogowych konstrukcji blachowych

Następujące okna dialogowe zawierają nowe elementy:

• Przycisk Zastosuj został dodany w oknach dialogowych Zaokrąglenie narożnika i Fazowanie narożnika w celu poprawy wydajności pracy.
• Rozmiar okna dialogowego Zaokrąglenie narożnika można teraz zmieniać i jest on zachowywany podczas sesji.

Odrocz aktualizację rozwinięcia blachy

• Opcja Obliczanie rozwinięcia blachy jest dodawana na karcie Modelowanie w oknie dialogowym Ustawienia dokumentu.
• Opcja Odrocz aktualizację w rozwinięciu blachy jest dodawana do Opcji otwierania pliku.

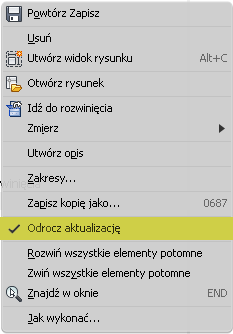

• Aby odroczyć uaktualnienie, można również kliknąć prawym przyciskiem myszy rozwinięcie blachy w przeglądarce.


Edycja bezpośrednia

Polecenie Edytuj bezpośrednio jest dodawane na panelu wstążki Modyfikuj konstrukcję blachową.
