Włączanie przezroczystości w komponentach
Teraz można przełączać przezroczystość komponentu w zespole bez stosowania nadpisania ustawienia Wygląd.
Wybierz co najmniej jeden komponent w oknie graficznym lub przeglądarce, a następnie:
- Kliknij prawym przyciskiem myszy, a z menu kontekstowego wybierz opcję Przezroczyste.
- Aby otworzyć okno dialogowe, wybierz opcję iProperties z menu kontekstowego. Kliknij kartę Wystąpienie, a następnie zaznacz pole wyboru Przezroczyste.
Aby uzyskać więcej informacji, zobacz temat Ustawianie właściwości wystąpienia w komponentach.
Odniesienie między częściami — udoskonalenia
Przeglądarka zespołu zawiera teraz dodatkowe elementy sterujące i szczegóły zależności komponentów z powiązaniami między częściami.
- Nazwy zależnych komponentów źródłowych są teraz wyświetlane w węźle przeglądarki odniesienia.
- Zależność źródłowa jest przedstawiana za pomocą następujących ikon:
- Krawędź
- Powierzchnia (zewnętrzne i wewnętrzne granice powierzchni są rzutowane)
- Pętla
- Geometria szkicu
- Geometria DWG
- Krawędź
- Odniesienie między częściami — na ścieżce wystąpienia po wskazaniu węzła kursorem myszy wyświetlana jest przydatna podpowiedź.
- Opcja Przerwij połączenie jest dostępna w węźle przeglądarki.
Otwieranie plików bezpośrednio z węzła przeglądarki
Nowa opcja menu kontekstowego uruchamiana po kliknięciu prawym przyciskiem myszy dostępna jest w przeglądarce zespołu w widoku modelowania; umożliwia ona otwieranie plików odniesień bezpośrednio z przeglądarki.

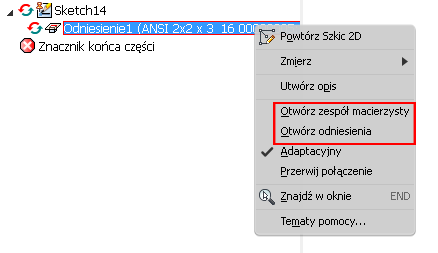

W pliku części kliknij prawym przyciskiem myszy węzeł Odniesienie w przeglądarce i wybierz opcję Otwórz zespół macierzysty z menu kontekstowego, aby sprawdzić odniesienia pomiędzy częściami w pliku zespołu, w którym utworzono odniesienie. Wybierz opcję Otwórz odniesienia, aby otworzyć część, z której zostało utworzone odniesienie.
Oprócz opcji Odniesienia na szkicu, taka sama funkcja jest dostępna w przypadku adaptacyjnego elementu konstrukcyjnego w odniesieniu do kopiowanych obiektów.
Aby uzyskać więcej informacji, zapoznaj się z tematem Informacje o szkicach części powiązanych w zespołach.
