Polecenie Znajdź w przeglądarce — teraz dostępne w ramach tras
Opcja menu kontekstowego Znajdź w przeglądarce jest teraz włączona podczas tworzenia trasy, a także podczas umieszczania łączników przewodów giętkich.
Aby uzyskać więcej informacji, zobacz temat Tworzenie tras przewodów giętkich.
Obsługa operacji tworzenia kilku punktów pośrednich na przewodach giętkich z łącznikami
Dwie nowe opcje menu kontekstowego, Punkt odsunięcia i Punkt pośredni, umożliwiają tworzenie wielu punktów pośrednich podczas tworzenia trasy przewodu giętkiego z łącznikami. Można umieścić jeden łącznik, skonstruować przewód i zakończyć, umieszczając drugi łącznik. Można również umieścić oba łączniki i skonstruować przewód, korzystając naprzemiennie z poleceń Punkt pośredni i Punkt odsunięcia.
Aby uzyskać więcej informacji, zobacz temat Tworzenie tras przewodów giętkich.

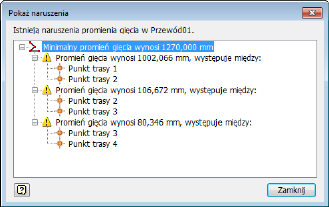

Nowe okno dialogowe Pokaż naruszenia dostarcza informacji zwrotnych o naruszeniach dotyczących przewodów giętkich
Okno komunikatu wyświetlane po wpisaniu problematycznego promienia gięcia zostało zastąpione nowym oknem dialogowym Pokaż naruszenia. Nowe okno dialogowe Pokaż naruszenia umożliwia wyświetlanie widoku drzewa zawierającego segmenty splajnu, gdzie występują naruszenia promienia gięcia. Wybranie węzła w oknie dialogowym powoduje podświetlenie odpowiedniego segmentu w oknie graficznym.
Aby uzyskać więcej informacji, zobacz temat Sprawdzanie promienia gięcia w trasach przewodów.
Ulepszenia okien dialogowych Przewody rurowe
- Style przewodów rurowych: zmiana rozmiaru okna dialogowego teraz również powoduje powiększenie panelu Ustawienia stylu. Nie trzeba już przewijać, aby odczytać następujące informacje: nazwa, rodzina, standard lub wygląd.
- Redagowanie przewodów rurowych: okno o zmiennym rozmiarze; jego szerokość zwiększa się również po dodaniu ponad siedmiu numerów połączeń.
-
Nazwa pliku przebiegów przewodów rurowych: Folder docelowy w polu Położenie dla pliku przebiegów jest automatycznie uaktualniany po zmianie nazwy w polach Nazwa przebiegu przewodów rurowych oraz Nazwa pliku przebiegów.
Aby uzyskać więcej informacji, zobacz temat Informacje o przewodach rurowych.

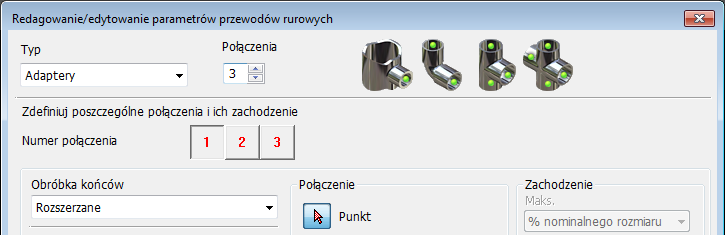

Obróbka końców przewodów rurowych — ulepszenia publikowania
Podczas publikowania zasobów dotyczących przewodów rurowych w oknie dialogowym Redagowanie przewodów rurowych ostatnio używane ustawienie obróbki końców dotyczące połączeń jest wypełniane automatycznie, gdy są dodawane połączenia.
Aby uzyskać więcej informacji, zobacz temat Redagowanie przewodów rurowych.
Dodatkowe ulepszenia zwiększające wydajność
- Opcja menu kontekstowego Zmień średnicę łącznika dostępna dla łączników w trasach sztywnych począwszy od programu Inventor 2016, jest teraz dostępna dla łączników w przebiegu przewodu giętkiego. Można wybrać co jeden łącznik w przebiegu przewodu giętkiego i zmienić średnicę wszystkich wybranych łączników.
Aby uzyskać więcej informacji, zobacz temat Tworzenie tras przewodów giętkich.
- Nowe opcje menu kontekstowego (Zmień rozmiar i Edycja połączeń) są dostępne podczas umieszczania łącznika w istniejącej trasie.
- Nowa opcja menu kontekstowego (Usuń wszystkie połączenia) jest dostępna po wybraniu wielu komponentów przewodów rurowych.
- Użyj klawisza spacji, aby zamienić połączenia łączników w przypadku łączników przebiegów rurowych w przypadku przebiegu, który nie zawiera żadnych tras.
- Nie trzeba już klikać przycisku OK w oknie dialogowym Połącz łącznik, aby zatwierdzić wybór łącznika swobodnego i bazowego. W oknie dialogowym Połącz łącznik przycisk OK jest wybrany domyślnie.
Aby uzyskać więcej informacji, zobacz temat Łączenie i edycja połączeń łączników i komponentów w przewodach rurowych.
- W aktywnej trasie można teraz wybierać wiele elementów konstrukcyjnych, które zostały dodane jako geometria dołączona, a także usuwać te elementy.
Aby uzyskać więcej informacji, zobacz temat Informacje o przewodach rurowych.
