Nowe i ulepszone procesy robocze i grafiki narzędzi pomiaru
Narzędzia i procesy robocze pomiaru w programie Inventor zostały znacznie uproszczone i ulepszone, aby były bardziej przyjazne dla użytkownika i intuicyjne.
- Jedno polecenie pomiaru.
- Można przeprowadzić wszystkie procesy robocze pomiaru, korzystając z nowego panelu narzędzia pomiaru.
- Każdy wybór powoduje wyświetlenie rozbudowanych informacji za pomocą pojedynczego kliknięcia w panelu narzędzia pomiaru.
- Uproszczony pomiar kąta.
- Łatwe identyfikowanie wyborów pomiaru w oknie graficznym.
- Dodatkowe ulepszenia produktywności.
Mierzenie odległości, długości, kąta, obwodu lub pola w modelu
Pomysł zgłoszony na forum Inventor® Ideas
Jedno polecenie pomiaru
Dostęp do wszystkich procesów roboczych pomiaru można uzyskać za pomocą pojedynczego polecenia Zmierz na karcie Narzędzia na wstążce w środowiskach części i zespołu.

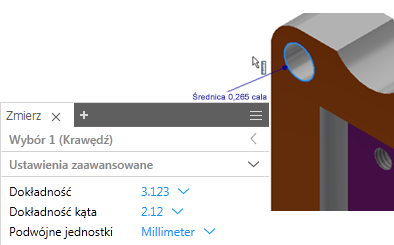

Jeden panel narzędzia pomiaru

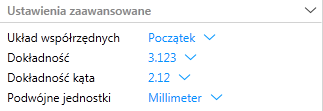

- Można ustawić podwójne jednostki i wartości dokładności.
Uwaga: Jeśli w pliku jest zdefiniowany co najmniej jeden lokalny układ współrzędnych (LUW), można określić układ współrzędnych do użycia.

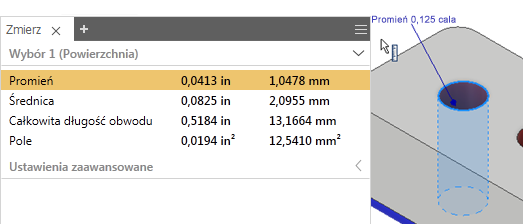

- Można wyświetlić dokładność i jednostki dla wszystkich wartości długości, pola i kąta. Każdy wybór powoduje wyświetlenie rozbudowanych informacji za pomocą pojedynczego kliknięcia. Przykładowo po wybraniu powierzchni walcowej zostaną wyświetlone: średnica, pole i całkowita długość obwodu. Wyniki są aktualizowane, jeśli zostanie zmieniona podwójna jednostka lub wartość dokładności.
- Można przełączyć priorytet wyboru między opcjami Komponent, Część, Krawędzie i powierzchnie w zespołach (niedostępne w programie Inventor LT).

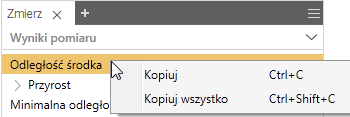

- Można skopiować jedną wartość lub wszystkie do schowka.

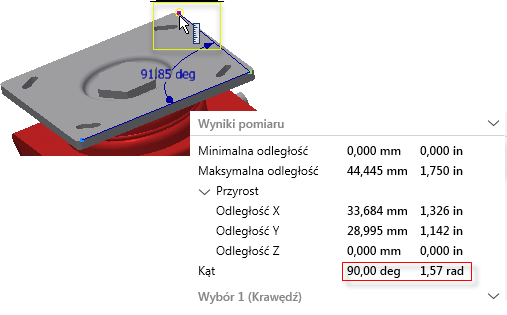

Uproszczony pomiar kąta
Użyj jednej z poniższych metod, aby zmierzyć kąt:
- Wybierz linię lub oś, a następnie wybierz powierzchnie płaskie.
- Wybierz łuk lub okrąg.
- Wybierz 2 punkty, a następnie naciśnij i przytrzymaj klawisz SHIFT i wybierz trzeci punkt kąta.
1. Wybierz pierwszy punkt kąta do zmierzenia w oknie graficznym. 2. Wybierz następny punkt kąta do zmierzenia w oknie graficznym. 3. Naciśnij i przytrzymaj klawisz SHIFT, a następnie wybierz trzeci punkt kąta.
Łatwe identyfikowanie wyborów pomiaru w oknie graficznym
- Geometria, która zostanie wybrana do pomiaru, pozostanie wyróżniona w oknie graficznym.
- Wyraźne rozróżnienie między pierwszym a drugim zaznaczeniem: zbiór wskazań 1 i zbiór wskazań 2 pomiaru są wyświetlane przy użyciu różnych kolorów w oknie graficznym, umożliwiając zidentyfikowanie informacji dla każdego zaznaczenia w panelu narzędzia Zmierz.
Uwaga: Kolor wyróżnionych zaznaczeń można zmienić w oknie dialogowym Opcje aplikacji
karta Kolory, wybierając schemat kolorów z listy Schemat koloru.
Dodatkowe ulepszenia produktywności

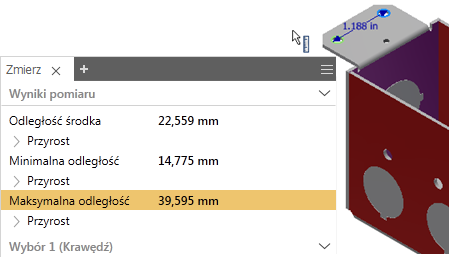

Minimalna odległość, odległość od środka do środka i maksymalna odległość
Minimalna odległość i odległość od środka do środka są teraz wyświetlane w tym samym czasie, gdy wybrany jest co najmniej jeden z poniższych typów geometrii.
- Łuk/okrąg
- Elipsa
- Walec/stożek/torus
- Kula
Maksymalna odległość wyświetlana jest również, gdy zaznaczone są 2 z następujących typów geometrii na tej samej płaszczyźnie: wierzchołek, linia, łuk lub okrąg.
Można łatwo przełączać między opcjami Minimalna odległość, Odległość od środka do środka i Maksymalna odległość w przypadku wartości przyrostu odległości.
| Odległość środka | Minimalna odległość | Maksymalna odległość |
|
|
|
Aby uzyskać więcej informacji, zobacz temat Mierzenie odległości, długości, kąta, obwodu lub pola w modelu.
