Program Inventor 2018 został opracowany pod kątem stale zmieniających się potrzeb współczesnego projektanta i konstruktora.
Oferując bogactwo możliwości modelowania i wydajne narzędzia do automatyzacji projektowania, program Inventor 2018 stanowi kolejny krok naprzód w profesjonalnym projektowaniu elementów inżynierii mechanicznej 3D. Ulepszenia dotyczące współdziałania umożliwiają rozproszonym, multidiscyplinarnym zespołom wspólnie pracować wydajniej na danych z różnych źródeł. Ogólny interfejs użytkownika został udoskonalony, aby zapewnić większą wydajność i elastyczność w odpowiedzi na bezpośrednie opinie klientów na całym świecie.
Powyższe wysiłki umożliwiają projektowanie, konstruowanie i współpracę w sposób szybszy i bardziej wydajny niż kiedykolwiek przedtem.
Profesjonalne projektowanie
Inżynierowie stale muszą wprowadzać innowacje w pracy projektowej w celu uzyskania lepszych produktów i bardziej wydajnych procesów. Aby pozostać konkurencyjnym, potrzebne są jeszcze szybsze i wydajniejsze narzędzia, które pomagają osiągnąć większą wydajność i produktywność. Program Inventor 2018 je zapewnia.
Wprowadzono udoskonalenia w kilku podstawowych funkcjach używanych codziennie. Ulepszono procesy robocze rzutowania geometrii podczas szkicowania, wielobryłowych części konstrukcji blachowej i modelowania części. W programie Inventor 2018 wprowadzono ważne udoskonalenia wydajności w procesach roboczych dotyczących dużych zespołów i rysunków. Dodano zintegrowaną definicję na podstawie modelu, aby umożliwić dodawanie opisów wymiarowania i tolerancji geometrycznych oraz 3D w modelach i dalsze korzystanie z projektów 3D w procesach produkcji i zapewnienia jakości oraz usprawnić tworzenie dokumentacji.
Definicja na podstawie modelu

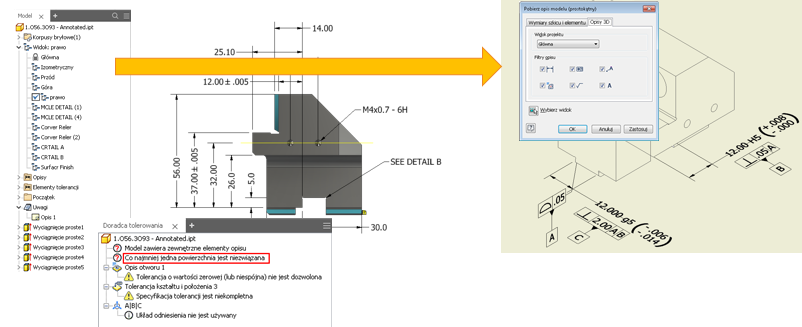

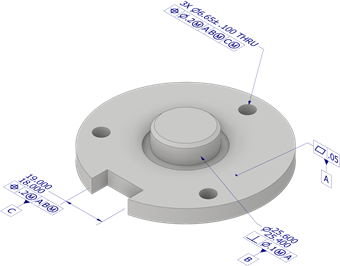

Definicja na podstawie modelu (MBD) to zaawansowany nowy zestaw narzędzi do dodawania opisów, GD&T i innych informacji na temat wykonania bezpośrednio do części 3D. Zintegrowany Doradca tolerowania umożliwia sprawdzenie stanu schematu tolerowania i wyświetlenie listy potencjalnych problemów, błędów i innych informacji w przeglądarce Doradca tolerowania. Gdy model 3D zawiera opisy MBD i 3D, można odzyskać je na rysunku 2D, wyeksportować w formacie PDF 3D lub STEP AP242.
Aby uzyskać więcej informacji, zobacz temat: Definicja na podstawie modelu.
Konstrukcja blachowa

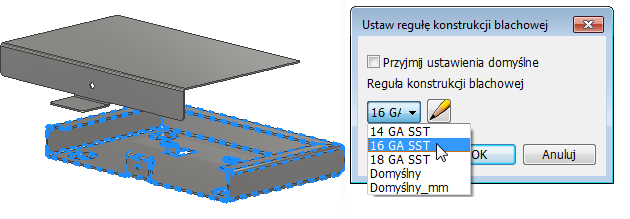

Wielobryłowe konstrukcje blachowe obsługują teraz unikatowe reguły i grubości dla każdej bryły. Reguły dotyczące części wielobryłowych można stosować do brył w przeglądarce lub podczas tworzenia nowych brył w oknie dialogowym Powierzchnia, Kształt kołnierza, Profilowanie rolkowe i Kołnierz wyciągnięty.
Aby uzyskać szczegółowe informacje, zobacz temat: Aktualizacje dotyczące konstrukcji blachowej.
Wydajność
W pewnym stopniu skorzystają wszystkie dokumenty, ale najbardziej istotne udoskonalenia są widoczne podczas pracy z dużymi zespołami i dużymi rysunkami zespołów. Na przykład:
Będzie można szybciej...
- Wyświetlać widok z usuniętymi liniami ukrytymi.
- Nawigować w widoku — kadrowanie, zoom i obrót po orbicie.
- Tworzyć, wyświetlać podgląd i edytować widok rysunku.
Aby uzyskać szczegółowe informacje, zobacz temat: Ulepszenia produktywności i wydajności.

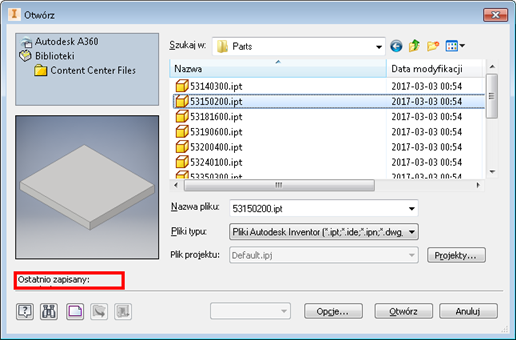

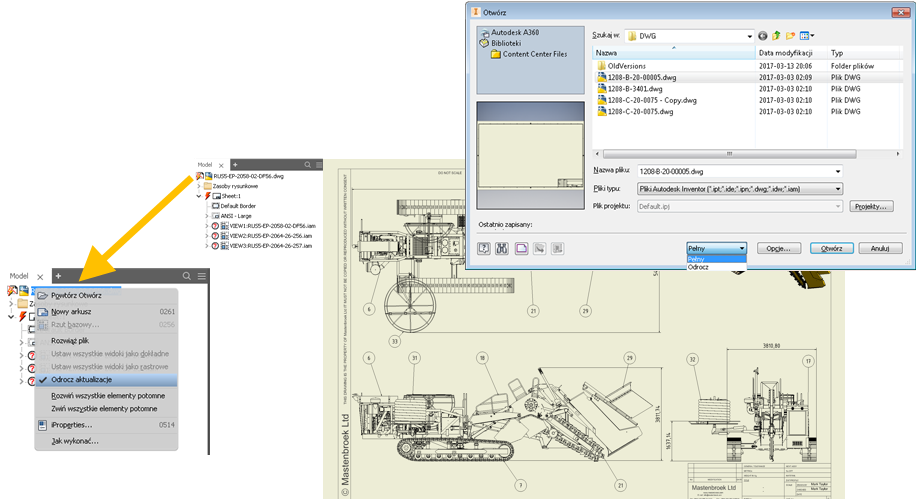

Udoskonalenia dotyczące rysunku
- Odroczyć rysunki.
- Wyłączyć podgląd modelu.
W oknie dialogowym Otwórz można:

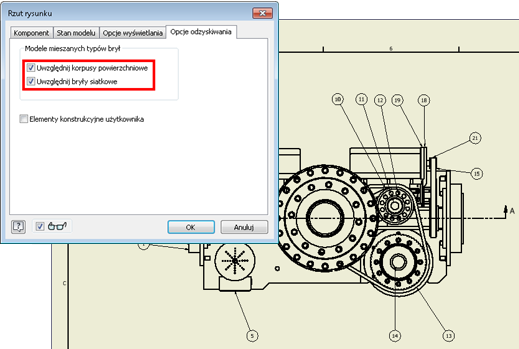

- Naprawić bryły siatkowe, korpusy powierzchniowe i wszystkie wymiary modelu.
Aby uzyskać szczegółowe informacje, zobacz temat: Ulepszenia dotyczące otwierania rysunku.

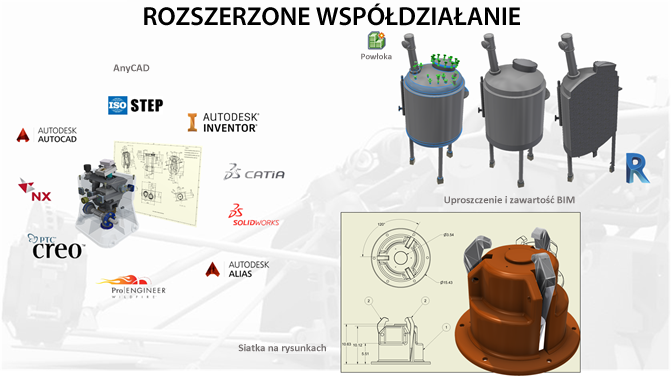

Rozszerzone współdziałanie
W programie Inventor 2018 udostępniono nowe możliwości dla inżynierów mechaników, którzy współpracują z różnymi danymi projektowymi. Można nadal korzystać z importowanych danych siatki w projektach, a także wykorzystać pliki OBJ lub STL w rysunkach 2D programu Inventor. Dane powierzchni można łączyć z innymi danymi 3D w środowisku prezentacji na potrzeby tworzenia animacji, widoków rozbitych i dokumentacji. W programie Inventor 2018 ułatwiono pracę nie tylko z danymi zewnętrznymi, ale także z innymi formatami plików firmy Autodesk. Procesy robocze obejmujące zawartość BIM umożliwiają bezpośrednie publikowanie plików programu Revit (.rfa). Podkład DWG został udoskonalony w celu usprawnienia procesów roboczych podczas integracji danych 2D w projektach 3D. W wersji Inventor 2017.4 technologia AnyCAD została udoskonalona w celu zapewnienia zgodności wstecznej programu Inventor 2018 z programem Inventor 2017 (niedostępne w programie Inventor LT).
Siatka
Do widoków rysunku dodano obsługę wyświetlania i dokumentowania obiektów siatki. Obiekty siatki uczestniczą we wszystkich typach widoków i można je wymiarować oraz opisywać.
Aby uzyskać więcej informacji, zobacz temat Obsługa obiektów siatki na rysunkach.

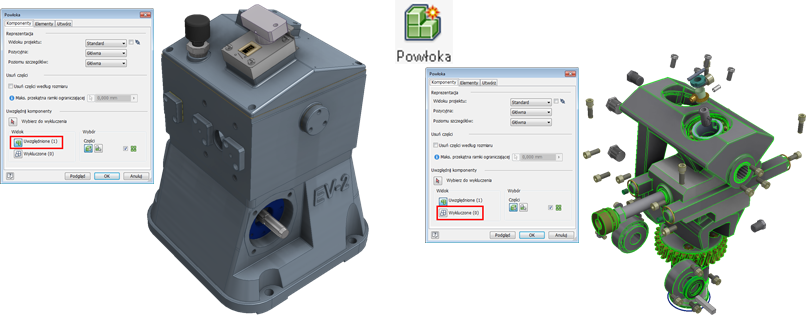

Powłoka i zastąpienia powłoką
Narzędzia powłoki zostały udoskonalone w celu zapewnienia większej kontroli, ulepszenia interfejsu użytkownika i udoskonalenia procesu roboczego. Za pomocą reprezentacji widoku i poziomu szczegółów można szybko definiować uproszczone modele.

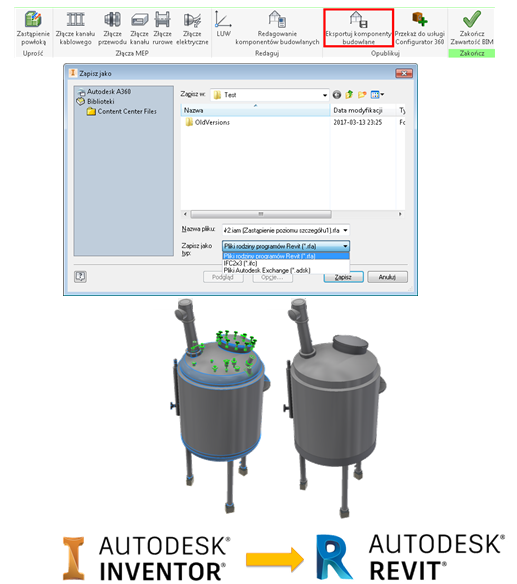

Zawartość BIM
Udoskonalono zawartość BIM pod kątem procesów roboczych upraszczania, redagowania i publikowania. W programie Inventor 2018 można publikować bezpośrednio do formatu plików IFC i programu Revit (.rfa).
Aby uzyskać więcej informacji, zobacz temat Ulepszenia dotyczące powłoki i zawartości BIM.
Technologia AnyCAD (niedostępna w programie Inventor LT)

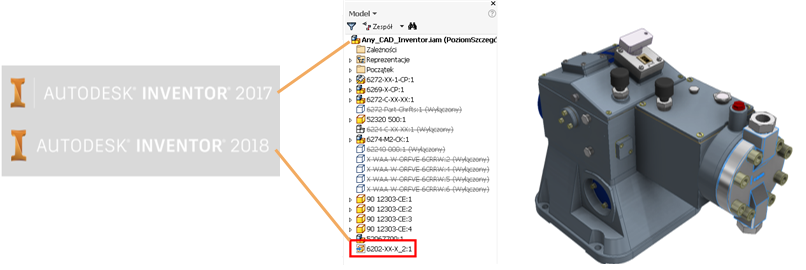

W programie Inventor 2017.4 technologia AnyCAD została rozbudowana, umożliwiając wykorzystanie plików programu Inventor 2018 w projektach programu Inventor 2017. Oznacza to, że można teraz pracować z innymi użytkownikami korzystającymi z wcześniejszych lub nowszych wersji programu Inventor niż ta, w której się pracuje. Aby ułatwić identyfikację wersji pliku programu Inventor, w oknie dialogowym Otwórz jest teraz wyświetlana wersja programu Inventor, w której ostatnio zapisano plik.
Począwszy od wersji Inventor 2017.4, można odwoływać się do przyszłych (nowszych) wersji plików części i zespołów programu Inventor w starszej wersji programu Inventor. W programie Inventor 2017.4 można na przykład odwoływać się do pliku części programu Inventor 2018 z poziomu programu Inventor 2017.

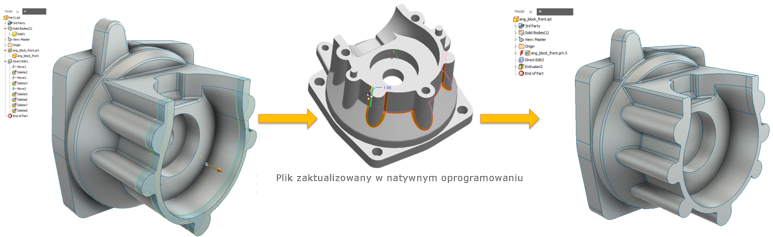

W programie Inventor 2018 jest kontynuowany proces ulepszania podstawowych procesów roboczych AnyCAD dzięki bardziej niezawodnej obsłudze nowych elementów dodawanych do nienatywnych plików programu Inventor. Po zaktualizowaniu pliku źródłowego elementy pochodzące z programu Inventor są zachowywane.
Aby uzyskać więcej informacji, zobacz temat Ulepszenia dotyczące AnyCAD i translatorów.
Podkład DWG
Nowe funkcje podkładu DWG przyspieszają pracę z plikami DWG.
- Plik DWG można zaimportować bezpośrednio do zespołu za pomocą polecenia Wstaw komponenty.
- Można wybrać wiele plików DWG podczas tworzenia więcej niż jednego podkładu.
- Można otworzyć plik DWG programu AutoCAD bezpośrednio z menu kontekstowego dostępnego po kliknięciu prawym przyciskiem myszy węzła w przeglądarce modelu części lub zespołu w programie Inventor.
- Można automatycznie rzutować niektóre typy geometrii DWG po włączeniu nowej opcji Opcje aplikacji
Szkic Autorzutowanie krawędzi podczas tworzenia krzywej.

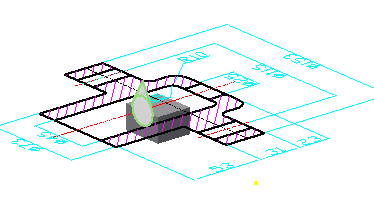

- Jeśli wybrana geometria podkładu DWG znajduje się na płaszczyźnie XY, YZ, XZ, to wynikowe połączenie jest tworzone na tej samej płaszczyźnie co szkic, podobnie jak w przypadku połączenia między geometrią 2D programu Inventor.
- Można utworzyć połączenie na tej samej płaszczyźnie co szkic, podobnie jak w przypadku połączenia między geometrią 2D programu Inventor. Jeśli wybrana geometria podkładu DWG znajduje się na płaszczyźnie XY, YZ, XZ, to wynikowe połączenie jest tworzone na tej samej płaszczyźnie co szkic.
Starszy program Inventor Inventor 2018
Aby uzyskać więcej informacji, zobacz temat Ulepszenia dotyczące podkładu DWG.

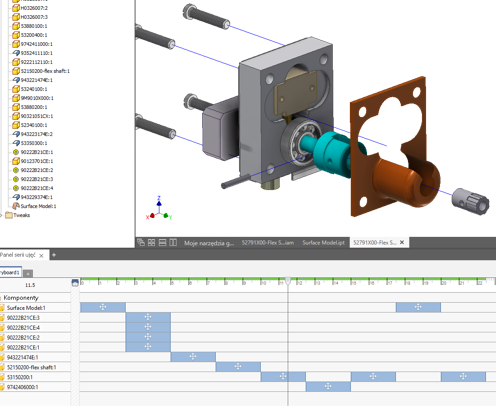

Prezentacje
Środowisko prezentacji w programie Inventor 2018 zapewnia teraz opcje obsługi danych powierzchni. Pliki powierzchni mogą zostać uwzględnione:
- podczas wyboru za pomocą okna;
- w rozsunięciach komponentów;
- podczas użycia powierzchni w celu zorientowania układu rozsunięcia.
Dodano w wersji 2017R2: Na osi czasu dodano kilka operacji edycji, aby umożliwić dokonanie wyboru opcji Grupa, Wszystkie przed i Wszystkie po. Można także utworzyć nowy plik prezentacji bezpośrednio z poziomu przeglądarki otwartego zespołu.
Aby uzyskać szczegółowe informacje, zobacz temat: Ulepszenia dotyczące prezentacji.
Możliwości programu Inventor
W programie Inventor 2018 nadal są uwzględniane pomysły, prośby i opinie użytkowników zgłoszone na forum Inventor Ideas, dzięki czemu jego obsługa jest jeszcze przyjemniejsza. W wyniku ulepszeń programu Inventor 2018 na podstawie sugestii klientów poprawiono podstawowe procesy robocze i interakcję z modelem. Do poleceń, takich jak Faza, Zespół, Analiza kolizji, Wyciągnięcie proste i Otwór dodano opcje na podstawie opinii przesłanych bezpośrednio przez użytkowników. Dodatkowo przeprojektowano panele Przeglądarka i Zmierz, aby wszyscy użytkownicy programu Inventor mogli korzystać z dostępu do większej liczby opcji.
Następujące ulepszenia zostały wdrożone bezpośrednio na podstawie opinii opublikowanych na forum Inventor® Ideas.

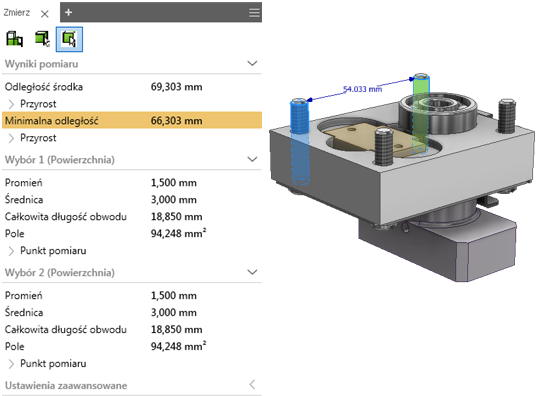

Nowe i ulepszone procesy robocze i grafiki narzędzi pomiaru
Narzędzia i procesy robocze pomiaru w programie Inventor zostały znacznie uproszczone i ulepszone, aby zwiększyć poziom produktywności. Można teraz:
- Używać pojedynczego polecenia Zmierz!
- Przeprowadzić wszystkie procesy robocze pomiaru, korzystając z nowego panelu narzędzia pomiaru.
- Wyświetlać rozbudowane informacje dla każdego wyboru za pomocą pojedynczego kliknięcia.
- W łatwy sposób mierzyć kąty i identyfikować zaznaczenia dotyczące pomiarów w oknie graficznym.
- W łatwy sposób identyfikować zaznaczenia dotyczące pomiarów w oknie graficznym.
- Dodatkowe ulepszenia produktywności.
Aby uzyskać więcej informacji, zobacz temat Ulepszenia dotyczące narzędzi pomiaru.
Narzędzia przeglądarki
Można oszczędzić czas dzięki nowym ciekawym narzędziom przeglądarki.

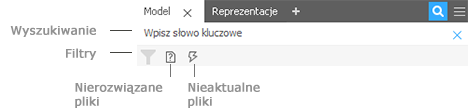

- Szybkie i proste znajdowanie elementów w aktywnym dokumencie za pomocą nowej funkcji wyszukiwania w przeglądarce.
- Używanie narzędzi filtra
w pliku zespołu, aby zawęzić wyszukiwanie (niedostępne w programie Inventor LT).

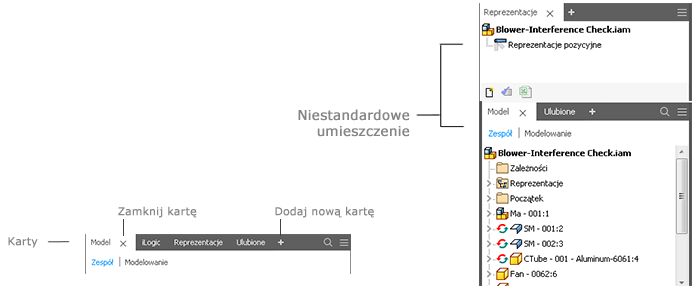

- Przesuwanie i dokowanie poszczególnych kart, aby dostosować ich położenie do preferowanego sposobu pracy. Poniższa ilustracja zawiera przykład dokowania obok siebie.
Aby uzyskać więcej informacji, zobacz temat Ulepszenia przeglądarki.

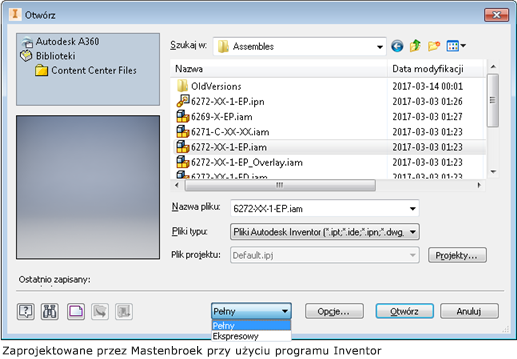

Otwieranie zespołu
- Szybkie otwieranie w trybie Pełnym lub Express z listy rozwijanej w oknie dialogowym.
- Polecenie Znajdź przeniesiono do dolnej części okna dialogowego.
Aby uzyskać więcej informacji, zobacz temat Ulepszenia otwierania zespołu.
Tworzenie części

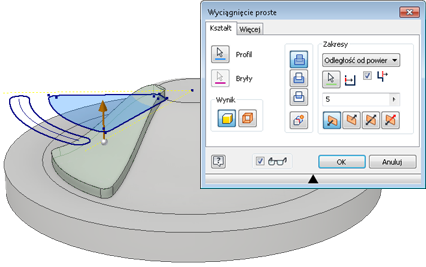

- Wyciągnięcie proste: Można użyć nowego polecenia Odległość od powierzchni w oknie dialogowym Wyciągnięcie proste, aby rozpocząć wyciągnięcie proste w pewnej odległości od powierzchni lub płaszczyzny roboczej. Wybór opcji Odległość od powierzchni powoduje utworzenie jednego centralnego punktu służącego do modyfikowania geometrii, dlatego żadne inne czynności związane z tworzeniem szkiców lub płaszczyzn konstrukcyjnych nie są konieczne.

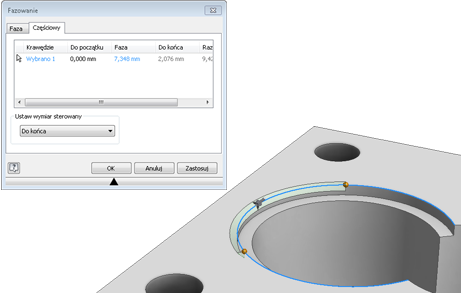

- Faza: Obecnie istnieje możliwość utworzenia fazy, które nie wymaga całej krawędzi. Do okna dialogowego Faza dodano nową kartę Częściowy umożliwiającą tworzenie fazy częściowej.
- Otwór:
- Teraz można utworzyć symetryczny typ otworu, który tworzy wyciągnięcie proste w dwóch kierunkach. Przycisk odwrócenia zakończenia został zastąpiony przyciskami Kierunek1 i Kierunek2. Odległość symetryczna jest dostępna tylko w przypadku otworów typu Bez pogłębienia — Otwór prosty — Na wylot.
- Istnieje teraz możliwość określenia wartości zero (0) jako głębokości pogłębienia w przypadku otworów z pogłębieniem czołowym. W rezultacie można teraz umieścić otwór z pogłębieniem czołowym na powierzchni zakończenia bryły.

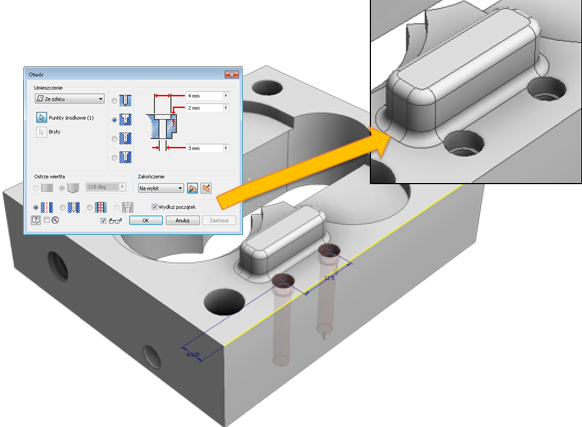

- Można użyć nowej opcji Wydłuż początek w oknie dialogowym Otwór w celu wydłużenia powierzchni początkowej otworu do pierwszego miejsca, w którym nie występuje przecięcie z bryłą docelową. Celem opcji Wydłuż początek jest usunięcie fragmentu powstałego w wyniku utworzenia otworu.
Aby uzyskać szczegółowe informacje, zobacz tematy:
- Ulepszenia dotyczące wyciągnięcia prostego
- Ulepszenia dotyczące otworów
- Ulepszenia dotyczące fazowania
Rysunki

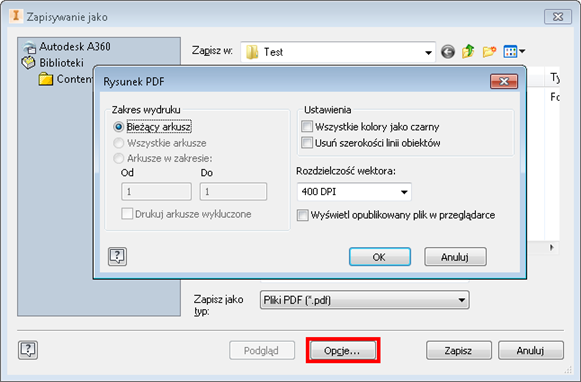

- Eksportowanie do pliku PDF:
- Wartości Od i Do określone dla opcji Arkuszy w zakresie nie są już oparte na sesji.
- Zaznaczenie nowej opcji Wyświetl opublikowany plik w przeglądarce powoduje, że arkusze są wyświetlane w programie Adobe Acrobat Reader po naciśnięciu przycisku Zapisz.

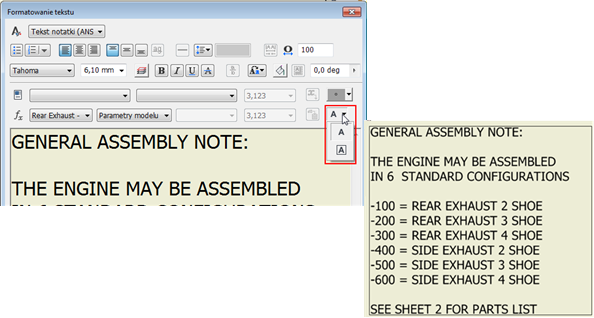

- Opcja obramowania tekstu: można dodać obramowanie wokół tekstu i tekstu linii odniesienia.
Aby uzyskać szczegółowe informacje, zobacz tematy:
Parametry

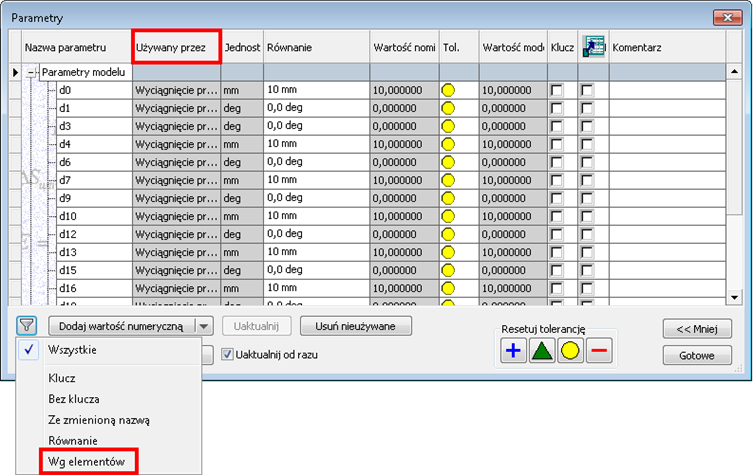

Okno dialogowe Parametry zostało ulepszone. Dodano kolumnę Używany przez i filtr Wg elementów.
Aby uzyskać szczegółowe informacje, zobacz temat: Ulepszenia produktywności i wydajności.
- Kolumna Używany przez
- Filtr Wg elementów
