Definicja na podstawie modelu

Definicja na podstawie modelu (MBD) to zaawansowany nowy zestaw narzędzi do dodawania opisów, GD&T i innych informacji na temat wykonania bezpośrednio do części 3D.

Wskazówka: Warto sprawdzić ćwiczenia z przewodnikiem w galerii, aby uzyskać pomoc w rozpoczęciu pracy z nowymi poleceniami.

Opis 3D

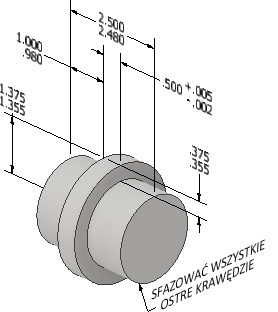

Aby uzyskać dostęp do poleceń opisów 3D, użyj nowej karty Opisz w pliku części i dodaj informacje na temat wykonania bezpośrednio do modelu 3D.

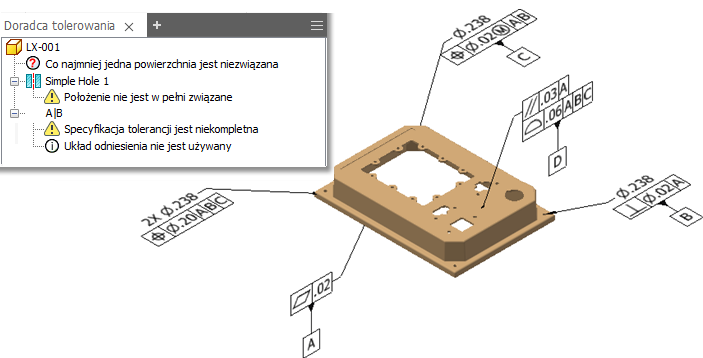

Użyj polecenia Element tolerancji w celu dołączania opisów GD&T, układów odniesienia i identyfikatorów bazy pomiarowej do powierzchni lub elementów części. Włącz przeglądarkę Doradca tolerowania, aby sprawdzić stan schematu tolerowania i wyświetlić informacje, takie jak:

• Lista potencjalnie problematycznych baz pomiarowych i układów odniesienia.
• Informacje o tym, które elementy nie są w pełni sterowane.
• Błędy w elemencie tolerancji.
Wskazówka: Kliknij prawym przyciskiem myszy i wybierz opcję Więcej informacji, aby otworzyć stronę pomocy odpowiednią dla komunikatu.

Użyj poleceń Opis ogólny i Tekst, aby w pełni udokumentować model.

Uwaga: Opisy 3D i reprezentacje widoku są wyświetlane podczas tworzenia pliku PDF 3D.

Pobieranie opisów na rysunkach

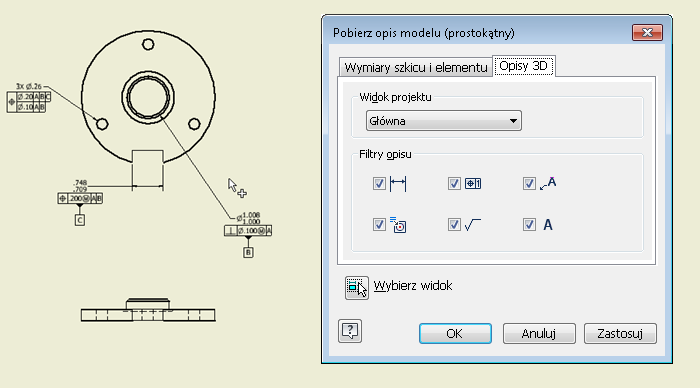

Nowa karta Opisy 3D w oknie dialogowym pobierania umożliwia uzyskanie informacji o definicji MBD z części i użycie ich w rysunku. Użyj listy rozwijanej Widok projektu i opcji filtru, aby wyświetlić żądane informacje.

Eksportowanie definicji MBD

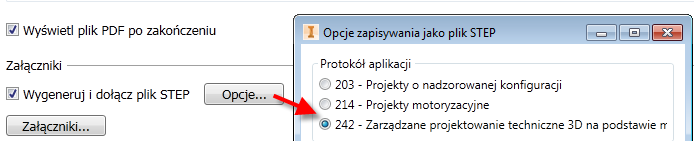

Dodano obsługę plików STEP AP 242. Teraz można wyeksportować w pełni opisany model 3D, który może zostać użyty w kolejnych operacjach produkcji. Plik STEP można również dołączyć podczas eksportowania pliku PDF 3D.

Aby uzyskać więcej informacji, zobacz temat Opis 3D i definicja oparta na modelu — informacje.
