Tworzenie powierzchni, dodawanie elementów konstrukcyjnych, wiązać oraz dodatkowe informacje o modelach siatki
Wprowadzono znaczne ulepszenia w pracy z modelami siatek.
- Importuj format OBJ do dokumentów części lub zespołu. Importowanie dużych plików siatki może trwać długo.
- Eksportuj modele bryły/powierzchnie/siatki do formatu OBJ. Kolor nie jest aktualnie obsługiwany.
- Utwórz powierzchnie na podstawie faset siatki za pomocą polecenia Dopasuj powierzchnię siatki. Wybierz fasetę siatki i typ powierzchni, który ma zostać utworzony, lub zaakceptuj opcję Automatyczne dopasowanie; zostanie wyświetlony podgląd powierzchni. Kliknij przycisk Zastosuj, a powierzchnia zostanie utworzona.

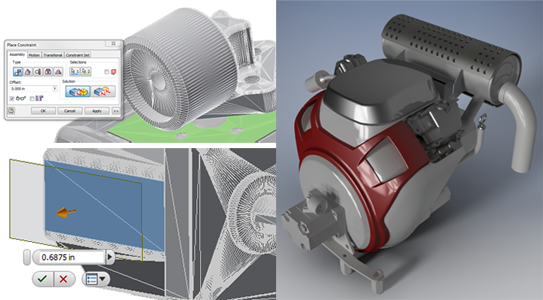

- Użyj poleceń Wiązanie i Złóż, aby utworzyć zależności między siatkami oraz między siatką a bryłami lub powierzchniami.
- Dodaj elementy konstrukcyjne z użyciem siatki jako danych wejściowych dla płaszczyzn konstrukcyjnych, osi i punktów. Istnieją dwa wyjątki: punkt środkowy torusa i pętli krawędzi.
- Użyj poleceń Zmierz odległość i Kąt wraz z zestawem danych wejściowych siatki: powierzchniami, krawędziami, wierzchołkami oraz rozważonymi osiami siatki, punktami środkowymi i punktami środka. Opcja Zmierz odległość i kąt między komponentem siatki a elementem zespołu nie jest obecnie obsługiwana.
- Opcja Wczytaj ekspresowo jest obsługiwana. Zaimportuj siatkę zespołu STEP lub JT, zapisz plik zespołu programu Inventor i skorzystaj z trybu Express.
- Style wizualne są obsługiwane dla komponentów siatki.
Aby uzyskać więcej informacji, zobacz temat Praca z użyciem geometrii siatki.
