Co nowego w programie Autodesk Inventor 2017

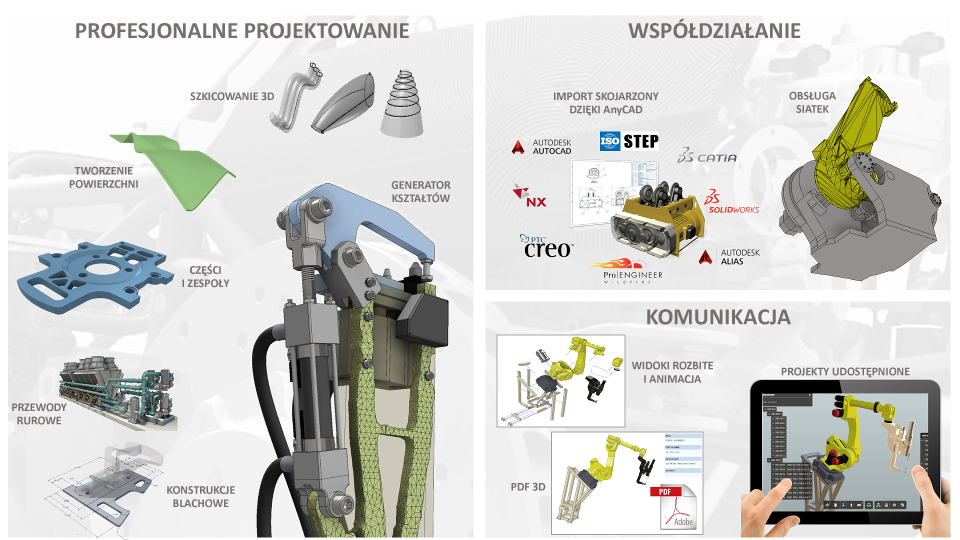

Program Inventor 2017 został zaprojektowany z myślą o rozszerzeniu roli zawodowego inżyniera.

Razem te ulepszenia pomagają tworzyć lepsze projekty, koordynować prace nad rozwojem produktu w zespole i szybciej realizować zadania.

Ulepszenia w zakresie projektowania

Szkic

Nowe polecenia szkicu 3D zapewniają większą kontrolę, prędkość i łatwość użytkowania.

  • Nowe polecenie Przekształcenie 3D zawiera rozbudowany zestaw narzędzi geometrycznych do szybkiego i dokładnego przenoszenia oraz obracania geometrii.

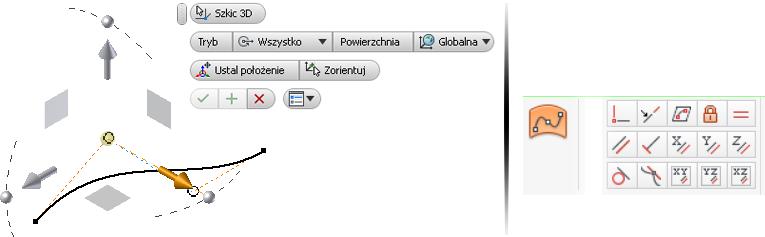

  • Dodano nowe typy wiązań pozwalające na lepsze sterowanie i szkicowanie krzywych na powierzchniach 3D.
  • Polecenie Kopiuj/Wklej obsługuje kopiowanie i wklejanie w tym samym szkicu 3D lub między szkicami 3D, umożliwiając ponowne użycie danych szkicu 3D w celu szybszego tworzenia modeli.

Nagranie wideo Co nowego: Szkicowanie 3D

Aby uzyskać więcej informacji, zobacz temat Ulepszenia dotyczące szkiców 3D.

Tworzenie powierzchni

Kilka nowych narzędzi zapewnia większą kontrolę podczas tworzenia geometrii powierzchni w programie Inventor 2017.

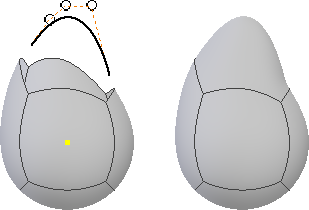

Do polecenia Zamknij obwiednię dodano tory prowadnicy. Można teraz używać krzywych i punktów do kształtowania zamknięcia oraz dokładniejszego sterowania ciągłością i kształtem.

Powierzchnia prostokreślna została wyposażona w nową opcję Kąt dla wszystkich typów powierzchni. Nazwę opcji Przeciągnięcie zmieniono na Wektor. Obsługuje ona wybór krawędzi i szkicu w celu ustawienia kierunku.

Aby uzyskać więcej informacji, zobacz sekcję Ulepszenia w zakresie projektowania części.

Tworzenie części

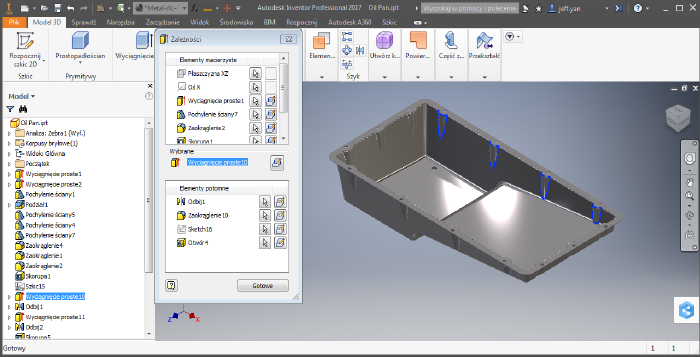

Nowe narzędzie zależności elementów identyfikuje zależności potomne i macierzyste między elementami części. Dzięki temu można szybko zobaczyć, w jaki sposób parametry definiują model i wykorzystać je do przeprowadzania lub automatyzowania wprowadzania zmian w geometrii.

Zaimplementowano również wiele ulepszeń dotyczących tworzenia szyków, aby ułatwić szybsze modelowanie części.

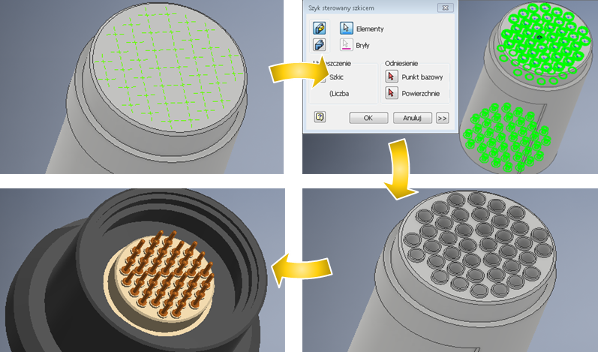

  • Polecenie Szyk sterowany szkicem umożliwia utworzenie w krótkim czasie elementów lub brył w złożonych układach zdefiniowanych w przestrzeni szkicu 2D lub 3D.

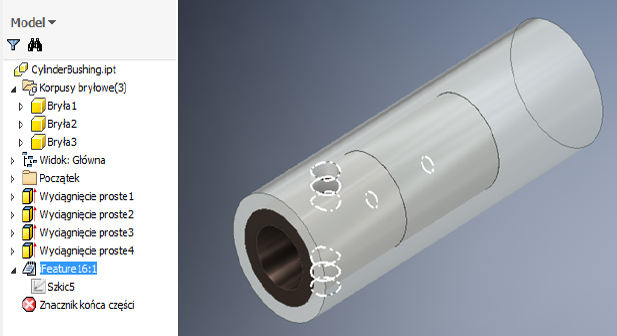

  • Elementy iFeature obsługują tworzenie szyków i odbicia na częściach wielobryłowych.

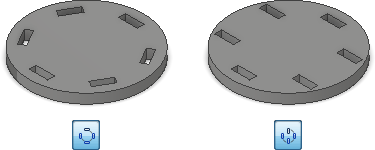

  • Szyki kołowe udostępniają nową opcję stałej orientacji, usprawniając modelowanie szyków kołowych.

Nagranie wideo Co nowego: Ulepszenia modelowania

Aby uzyskać więcej informacji, zobacz temat Ulepszenia dotyczące projektowania części.

Definicja zespołu (niedostępne w programie Inventor LT)

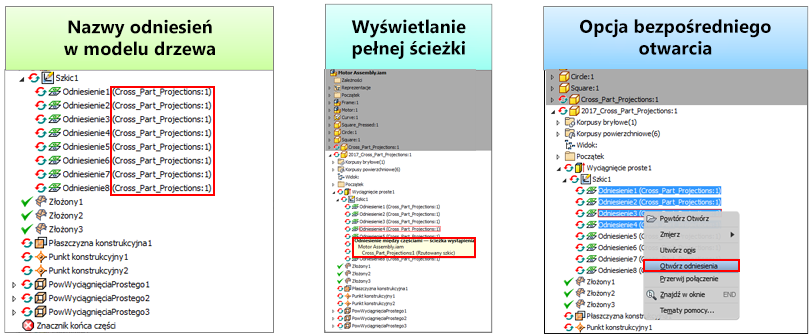

Udoskonalone raportowanie odniesień między częściami w zespołach pozwala łatwo zidentyfikować odpowiednie części i uzyskać do nich dostęp.

Podobnie jak sterowane szkicem szyki części, sterowane szkicem tworzenie szyków w przypadku zespołów pozwala umieścić części w złożonych szykach zdefiniowanych przez szkic.

Dane siatki można teraz zaimportować do programu Inventor i zarządzać nimi w podobny sposób do innych danych CAD 3D. Wykrywanie kolizji pozwala teraz identyfikować również kolizje między częściami siatki a inną geometrią.

Aby uzyskać więcej informacji, patrz temat http://beehive.autodesk.com/community/service/rest/cloudhelp/resource/cloudhelpchannel/guidcrossbook/jsonp?v=2020&p=INVLT&l=PLK&accessmode=live&guid=GUID-AABDD04C-DB17-4F5F-8A12-E5BCB294FD76Ulepszenia zespołu i Ulepszenia komponentów siatki.

Rysunki

Kilka nowych opcji poprawia możliwości rysowania i zapewnia większą kontrolę nad formatowaniem. Nowe opcje obejmują:

  • Postrzępione krawędzie tnące w widokach przekroju
  • Prostokątny styl numeru pozycji
  • Domyślne ustawienie łącza w oknie dialogowym opcji
  • Automatyczne zawijanie tekstu i inne udoskonalenia formatowania
  • Opcje koloru tła tekstu
  • Możliwość bezpośredniego otwierania części z listy części rysunku

Aby uzyskać więcej informacji, zobacz sekcję Rysunki — ulepszenia.

Generator kształtów (niedostępne w programie Inventor LT)

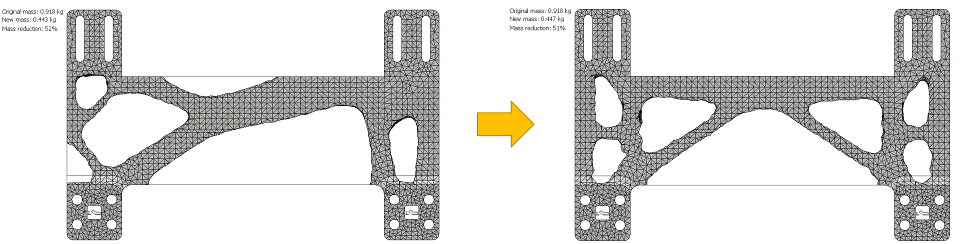

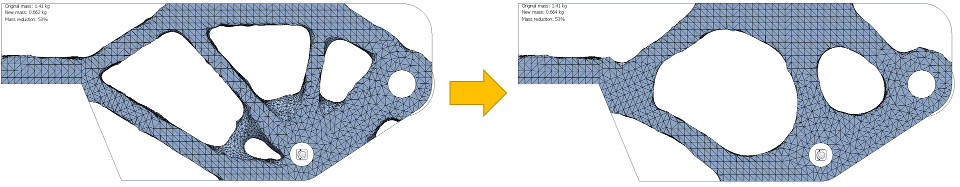

Generator kształtów wprowadzony w programie Inventor 2016 R2 ułatwia projektowanie koncepcyjne konstrukcyjnie wydajnych części. W przypadku programu Inventor 2017 wprowadzono ulepszenia procesu roboczego Generatora kształtów i dodano nowe elementy sterujące.

Znaczniki udostępniają informacje zwrotne dotyczące wiązań nieruchomych, sworzniowych i beztarciowych. Te znaczniki są teraz również wyświetlane w środowiskach Analiza naprężeń i Analiza modalna w programie Inventor Professional.

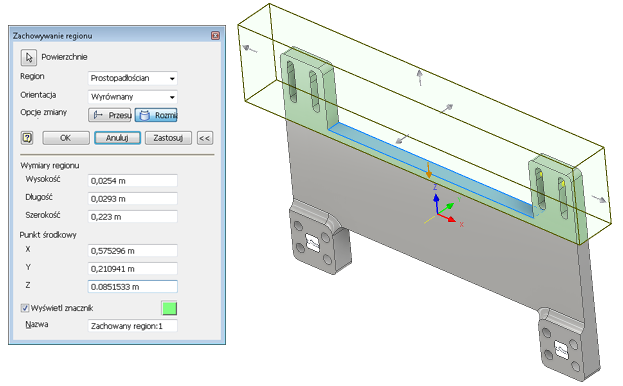

  • Są dostępne interaktywne elementy sterujące umożliwiające zmianę rozmiaru i położenia regionu zachowanego.
  • Nowe kryterium minimalnej wielkości elementu wpływa na wielkość elementów wyjściowych Generatora kształtów.
  • Użytkownicy mogą bezpośrednio przypisać docelową masę zamiast korzystać z opcji redukcji procentowej.
  • Nowe, opcjonalne wiązanie symetryczności powoduje, że wyniki są symetryczne względem jednej lub więcej płaszczyzn.

Zachowaj region

Minimalna wielkość elementu

Symetria

Nagranie wideo Co nowego: Ulepszony Generator kształtów

Aby uzyskać więcej informacji, patrz temat Informacje o Generatorze kształtów.

Konstrukcje blachowe

Do środowiska konstrukcji blachowych w programie Inventor 2017 dodano nowe opcje i elementy sterujące procesu roboczego:

  • Rozszerzone opcje odraczania
  • Ulepszone ostrzeżenia dotyczące rozwinięcia blachy
  • Możliwość indywidualnego sterowania reprezentacjami otworów

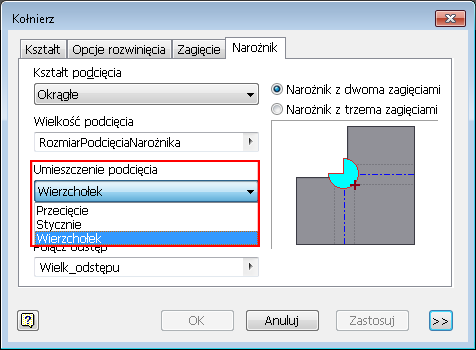

  • Nowe opcje podcięcia narożnika

Aby uzyskać więcej informacji, zobacz sekcję http://beehive.autodesk.com/community/service/rest/cloudhelp/resource/cloudhelpchannel/guidcrossbook/jsonp?v=2020&p=INVLT&l=PLK&accessmode=live&guid=GUID-354E5102-3B95-4E0B-ACF9-DE6747466C07.

Przewody rurowe (niedostępne w programie Inventor LT)

W poleceniach środowiska przewodów rurowych wprowadzono kilka ulepszeń w zakresie wydajności, między innymi:

  • Polecenie Znajdź w przeglądarce jest dostępne w obrębie tras.
  • Obsługa tworzenia kilku punktów pośrednich na przewodach giętkich ze złączkami.

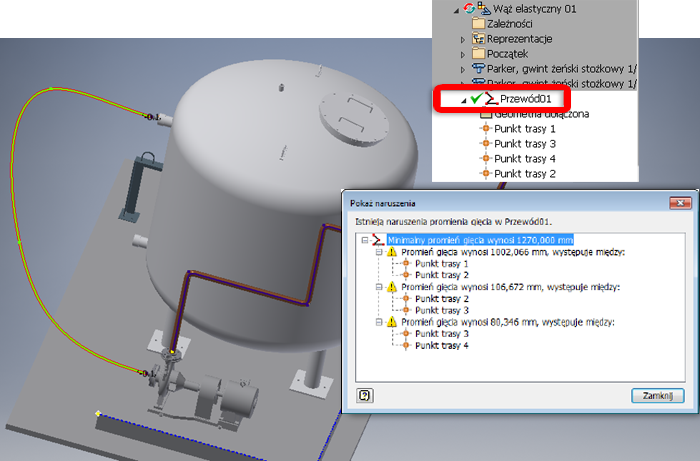

  • Nowe okno dialogowe Pokazywanie naruszeń zapewnia wizualne informacje zwrotne dotyczące naruszeń w zakresie przewodów giętkich.
  • Można zmieniać rozmiar okien dialogowych Redagowanie przewodów rurowych oraz Style przewodów rurowych.
  • Folder docelowy w polu Położenie dla pliku przebiegów jest automatycznie uaktualniany po zmianie nazwy w polach Nazwa przebiegu przewodów rurowych oraz Nazwa pliku przebiegów.

Nagranie wideo Co nowego: Projektowanie przewodów rurowych

Aby uzyskać więcej informacji, zobacz temat Ulepszenia dotyczące przewodów rurowych.

Ćwiczenia z przewodnikiem (niedostępne w programie Inventor LT)

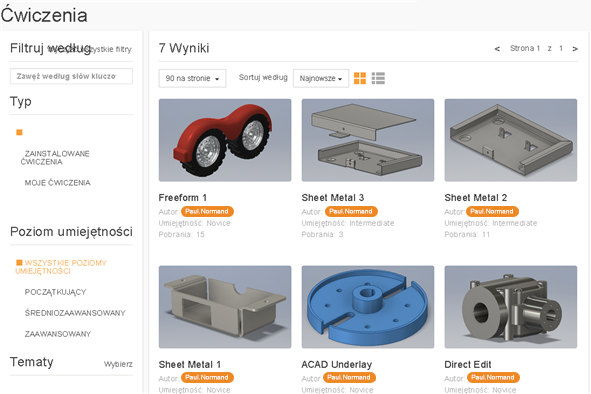

Ćwiczenia z przewodnikiem zostały ulepszone pod kątem większej widoczności i przydatności. Okienko Wideo i ćwiczenia zostało usunięte. Kliknij opcję Ćwiczenia dostępną w oknie Moje narzędzia główne, aby wyświetlić nową galerię. Galeria zawiera okno z aktualizowanym na bieżąco zestawieniem wszystkich ćwiczeń aktualnie dostępnych do pobrania i wszystkich zainstalowanych ćwiczeń. Ponadto w obrazie galerii i aktywnym ćwiczeniu jest wyświetlany postęp.

Aby uzyskać więcej informacji, zobacz sekcję Ogólne ulepszenia.

Interfejs użytkownika

Korekty grafiki umożliwiają skompensowanie wartości gamma (luminancja) i linearyzacji (transfer danych w stosunku do postrzeganej jasności) używanych do wyświetlania sceny graficznej. Te zmiany zapewniają bardziej ujednolicone wyświetlanie w różnych produktach.

Style Oświetlenie środowiska i Oświetlenie standardowe używane w oświetleniu sceny modelu zostały podzielone wg rodzaju stylu w celu usprawnienia operacji zarządzania stylami. Nowy interfejs zawierający karty uzupełnia procesy robocze obejmujące style oświetlenia i zapewnia zgodność ze stylami dostępnymi w starszych wersjach. Ustawieniami cieni zarządza się indywidualnie za pomocą stylu oświetlenia.

Program Inventor 2017 obsługuje monitory wysokiej rozdzielczości 4K. Ikony i okna dialogowe w całej aplikacji korzystają z większych ekranów w rozdzielczości 4K.

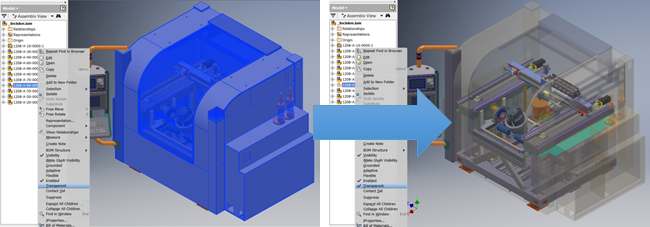

Kilka nowych skrótów przyspiesza typowe zadania i pozwala dostosować program Inventor do konkretnego procesu roboczego. Oprócz wcześniejszych poleceń istnieje możliwość skonfigurowania skrótów dotyczących widoczności, przezroczystości, poleceń systemów trasowanych i innych. Przełącznik przezroczystości umożliwia szybkie sprawdzenie wnętrza zespołów.

Aby uzyskać więcej informacji, zobacz sekcję Ogólne ulepszenia.

Udoskonalenia zgodności operacyjnej

Odniesienie do modelu AnyCAD i technologia podkładu DWG (niedostępne w programie Inventor LT)

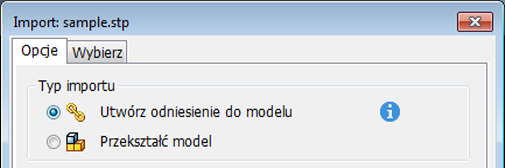

W programie Inventor 2016 wprowadzono metodę skojarzonego łączenia nienatywnej geometrii z modelem programu Inventor za pomocą technologii o nazwie AnyCAD. W programie Inventor 2017 wprowadzono znaczne ulepszenia w metodzie aktualizacji Odniesienie do modelu w przypadku plików programów CATIA, Solidworks, NX czy Pro-E/Creo. Lepsza obsługa wielowątkowości w procesach roboczych obejmujących importowanie skutkuje zwiększoną wydajnością i szybszym uaktualnianiem procesów roboczych modeli odniesienia. Ponadto opcja Odniesienie do modelu obsługuje również neutralny format pliku STEP. Istnieje możliwość utworzenia odniesienia do modelu STEP w zespole programu Inventor. Podczas aktualizowania pliku STEP program Inventor uwzględnia zmiany projektu w sposób podobny do innych formatów 3D.

Procesy robocze podkładu DWG zostały usprawnione dzięki nowym narzędziom kadrowania i wyboru profilu, co zwiększa wydajność pracy. Informacje o pliku DWG mogą być też zawarte w rysunkach jako odniesienie.

Nagranie wideo Co nowego: Rozszerzone współdziałanie

Aby uzyskać więcej informacji, zobacz temat Ulepszenia dotyczące aktualizowania plików z innych systemów CAD.

Aby uzyskać więcej informacji, zobacz temat Ulepszenia dotyczące podkładu DWG.

Obsługa siatek

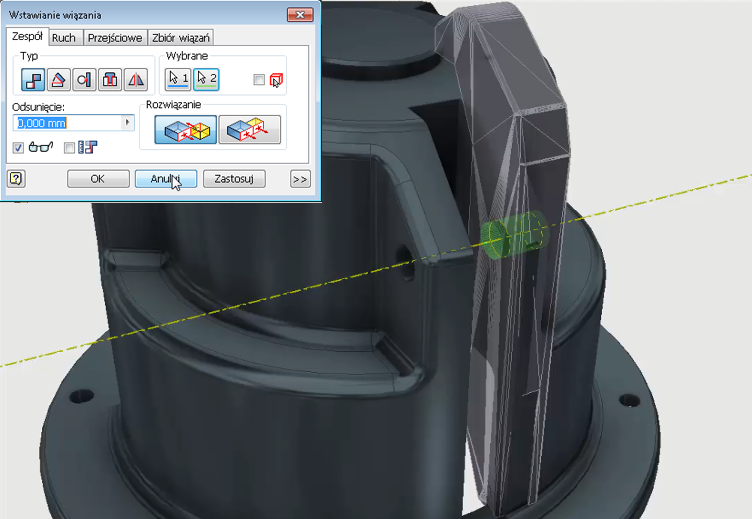

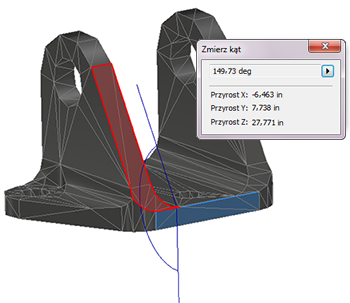

Dane siatki można teraz przenieść do programu Inventor i zarządzać nimi w ten sam sposób, jak innymi danymi CAD 3D. Narzędzia mierzenia i przekroju można stosować na powierzchniach siatki. Siatki można wybierać i rzutować na szkice. Polecenie Dopasuj powierzchnię siatki opcjonalnie umożliwia przekształcenie powierzchni siatki w natywną powierzchnię programu Inventor, umożliwiając edycję geometrii na dalszym etapie.

Nagranie wideo Co nowego: Poprawiona obsługa siatki

Aby uzyskać więcej informacji, zobacz sekcję Udoskonalenia komponentu siatki.

Możliwości komunikacji

Projekty udostępnione dzięki połączonemu projektowi programu Inventor w usłudze Autodesk A360 (niedostępne w programie Inventor LT)

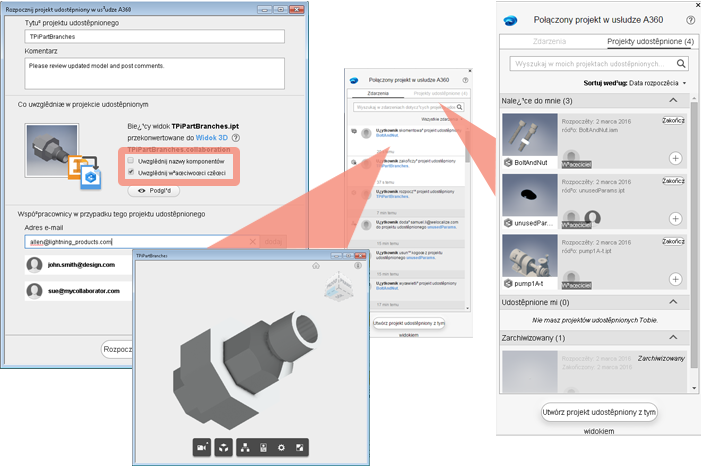

W programie Inventor 2016 R3 dodano funkcję Projekty udostępnione, aby ułatwić przeprowadzanie oceny projektu przy udziale zespołu oraz innych współpracowników w dowolnym miejscu i na dowolnym urządzeniu. Kilka udoskonaleń w programie Inventor 2017 umożliwia jeszcze szybszą i łatwiejszą współpracę. Istnieje teraz możliwość przeglądania współpracowników i komentarzy oraz zarządzania nimi bezpośrednio w programie Inventor. Nowe elementy sterujące umożliwiają udostępnianie właściwości i nazw części oprócz grafik modelu, pozwalając na bardziej szczegółowe oceny.

Nagranie wideo Co nowego: Połączony projekt

Aby uzyskać więcej informacji, zobacz temat Ulepszenia dotyczące połączonego projektu programu Inventor w usłudze A360.

Ulepszenia dotyczące prezentacji (niedostępne w programie Inventor LT)

Środowisko prezentacji zostało ulepszone w celu przyśpieszenia i ułatwienia wykonywania zadań obejmujących tworzenie dokumentacji.

  • Umożliwia ono teraz łatwe rozmieszczanie komponentów w widokach rozbitych podczas tworzenia rysunku i oraz szybkie tworzenie zaawansowanych i przykuwających uwagę animacji.
  • Widoki ujęć umożliwiają przechwycenie określonego modelu i rozmieszczeń kamery do wykorzystania w rzutach rysunku i obrazach rastrowych.

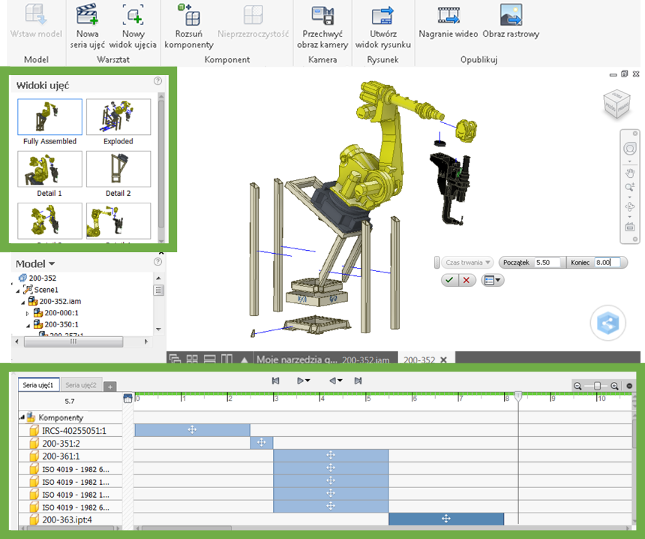

  • Nowy, oparty na osi czasu panel ujęć ułatwia sterowanie sekwencją lub ruchem zespołu i ich edycję. Istnieje możliwość zmiany czasu trwania lub kolejności operacji w animacji.

Nagranie wideo Co nowego: Wspaniałe prezentacje

Aby uzyskać więcej informacji, zobacz temat Ulepszenia dotyczące prezentacji, widoków rozbitych i publikowania.

Publikowanie plików PDF 3D (niedostępne w programie Inventor LT w wersji 32-bitowej)

W programie Inventor 2017 istnieje możliwość eksportowania modeli w formacie PDF 3D, który można wyświetlić w programie Adobe Acrobat Reader. Można wybrać reprezentacje widoku projektu, właściwości modelu i załączniki, które mają zostać uwzględnione. Pliki PDF 3D można otwierać w programie Adobe Acrobat Reader. Utworzenie niestandardowego szablonu PDF 3D pozwala na wprowadzanie zmian układu eksportowanych elementów w plikach wyjściowych.

Nagranie wideo Co nowego: Pliki PDF 3D

Aby uzyskać więcej informacji, zobacz temat Ulepszenia dotyczące eksportu plików PDF 3D.
