Nowe ustawienia otworów zapewniają wydajny sposób tworzenia otworów dwukierunkowych
Teraz można utworzyć symetryczny typ otworu, który tworzy wyciągnięcie proste w dwóch kierunkach.
Przycisk odwrócenia zakończenia został zastąpiony przyciskami Kierunek1 i Kierunek2. Odległość symetryczna jest dostępna tylko w przypadku otworów typu Bez pogłębienia — Otwór prosty — Na wylot.
| Starszy program Inventor | Inventor 2018 |
|
|
Pomysł zgłoszony na forum Inventor® Ideas
Aby uzyskać więcej informacji, zobacz temat Tworzenie otworów.

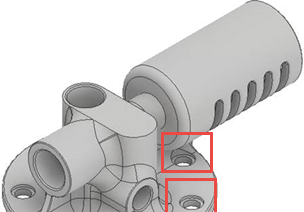

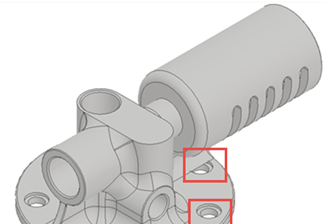

Ulepszenie dotyczące otworów z pogłębieniem czołowym

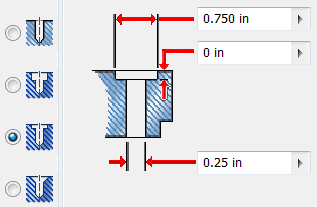

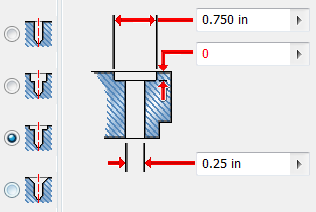

W środowisku części można teraz określić zero (0) jako wartość głębokości pogłębienia w przypadku otworów z pogłębieniem czołowym. W rezultacie można teraz umieścić otwór z pogłębieniem czołowym na powierzchni zakończenia bryły.
| Starszy program Inventor | Inventor 2018 |
|
|
Aby uzyskać więcej informacji, zobacz temat Tworzenie otworów.
Ulepszenie dotyczące tworzenia otworu
Użyj nowej opcji Wydłuż początek w oknie dialogowym Otwór w celu wydłużenia powierzchni początkowej otworu do pierwszego miejsca, w którym nie występuje przecięcie z bryłą docelową.
Celem opcji Wydłuż początek jest usunięcie fragmentu powstałego w wyniku utworzenia otworu. Jeśli wynik nie jest wymagany, usuń zaznaczenie opcji Wydłuż początek, aby cofnąć wynik.
Opcja Wydłuż początek jest dostępna tylko w środowisku części.
| Starszy program Inventor | Inventor 2018 z zaznaczoną opcją Wydłuż początek |
|
|
Aby uzyskać więcej informacji, zobacz temat Tworzenie otworów.
