Exercício 3: Referenciar atalhos de dados

Neste exercício, você irá referenciar diversos atalhos em um novo desenho.

Este exercício continua a partir do Exercício 2: Criar atalhos de dados.

Atalhos de referência de dados em um novo desenho

Nota:

Antes de fazer este exercício, você precisa ter criado os atalhos de dados conforme descrito no exercício anterior.

1. Abra Project Management-2.dwg, que está localizado na pasta de desenhos dos tutoriais.

   Este desenho está vazio. Nas etapas seguintes, você fará referência a objetos para os quais você criou atalhos de dados no exercício anterior.

2. Em Toolspace, na guiaProspector, na coleção Atalhos de dadosSuperfícies, clique com o botão direito em EG. Clique em Criar referência.

   Na caixa de diálogo Criar superfície de referência, observe que é possível especificar um Nome, uma Descrição, um Estiloe um Material de renderização para a superfície. Os parâmetros que definem o objeto não podem ser alterados no desenho atual, mas é possível ajustar as propriedades do objeto. Para este exercício, você aceitará as configurações de propriedade existentes, exceto para o estilo de superfície.

3. Na caixa de diálogo Criar referência de superfície, na linha Estilo clique na coluna Valor. Clique em .
4. Na caixa de diálogo Selecionar estilo de superfície, selecione Curvas de nível 5 m e 25 m (plano de fundo). Clique em OK.
5. Na caixa de diálogo Criar referência de superfície, clique em OK.

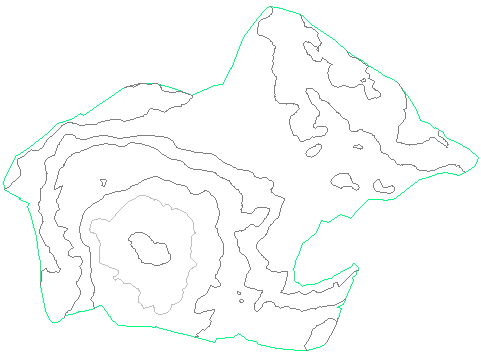

   A superfície EG é exibida no desenho usando o estilo que você especificou.

   Nota:

   Se não puder ver a superfície, insira ZE na linha de comando.



   Agora que os atalhos de dados foram referenciados, o desenho atual está associado ao projeto de atalhos de dados. Observe que, na barra de título do Autodesk Civil 3D, [projeto de atalhos de dados] é exibido após o nome do desenho.

6. Em Toolspace, na guiaProspector, expanda a coleção Gerenciamento de projeto-2 Superfícies.

   Observe que a superfície EG é exibida na coleção Superfícies. O ícone indica que a superfície foi criada a partir de um atalho de dados.

7. Na coleção Atalhos de dadosAlinhamentos, clique com o botão direito em First Street. Clique em Criar referência.
8. Na caixa de diálogo Criar referência de alinhamento, clique em OK.

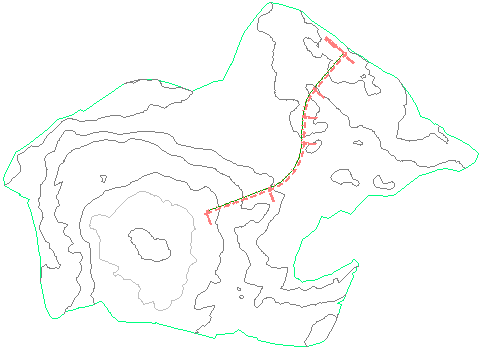

   O alinhamento será exibido no desenho.



Criar um objeto a partir dos objetos referenciados

1. Clique na guiaInício painel Criar projetomenu suspensoPerfilCriar perfil de superfície Pesquisa.
2. Na caixa de diálogo Criar perfil a partir de superfície, especifique os seguintes parâmetros:
   • Alinhamento: First Street
   • Selecionar superfícies: EG
3. Clique em Adicionar.
4. Clique em Desenhar no gráfico do perfil longitudinal.
5. No assistente Criar gráfico do perfil longitudinal, na página Geral para Estilo de gráfico perfil longitudinal, selecione Malhas principais.
6. Clique em Criar gráfico do perfil longitudinal.

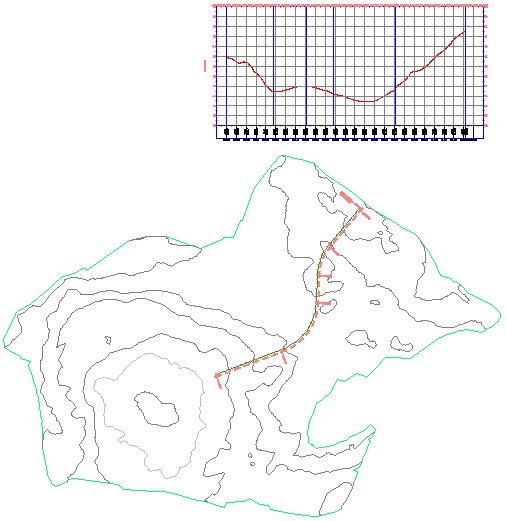

7. Na área de desenho, clique para inserir a malha do gráfico do perfil longitudinal.

   A superfície e o alinhamento de referência são objetos de somente leitura no desenho e requerem pouco espaço de armazenamento. É possível utilizar os dados do objeto referenciado para criar outros objetos no desenho atual, mas não é possível alterar os objetos de origem.



Salvar o desenho atual

1. Clique em Salvar como.
2. Na caixa de diálogo Salvar desenho como, navegue para a pasta de projetos do Civil 3D \Tutorial Data Shortcuts Project\Production Drawings. Clique em Salvar.

   Como nos desenhos de origem, os desenhos de produção final que contêm referências a outros objetos devem ser salvos com o projeto de atalho de dados.

   A seguir, você irá modificar o alinhamento no desenho de origem e atualizar o desenho atual para refletir as alterações.

Alterar um objeto referenciado no desenho de origem

1. Em Toolspace, na guiaProspector, clique em Project Management-1.dwg. Clique com o botão direito do mouse. Clique em Alternar para.
2. Selecione o alinhamento.

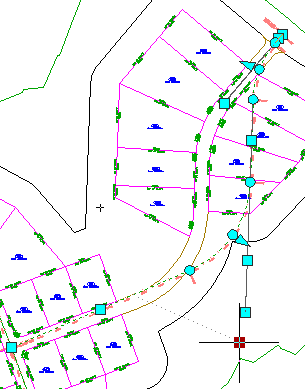

3. Mova as alças para alterar o layout do alinhamento.

4. Clique em Salvar.

Sincronizar o desenho atual com o desenho de origem

1. Em Toolspace, na guiaProspector, clique em Project Management-2.dwg. Clique com o botão direito do mouse. Clique em Alternar para.
2. Amplie a coleção Gerenciamento de projeto-2AlinhamentosAlinhamentos da linha de centro.

   O ícone indica que a referência ao desenho de origem está desatualizado.

3. Clique com o botão direito no alinhamento da First Street. Clique em Sincronizar.

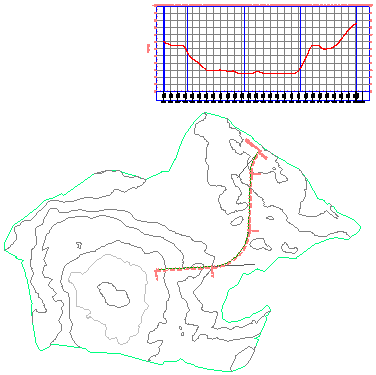

   Observe que o alinhamento é atualizado para refletir as alterações feitas no desenho de origem. Observe também que o perfil da superfície criado a partir do alinhamento foi atualizado.



Nota:

Este é o final do tutorial de atalhos de dados. Os próximos tutoriais nesta seção demonstram como estruturar um projeto usando o Autodesk Vault.

Para ir para o próximo tutorial, vá para Configuração do Vault.
