Exercício 3: Adicionar uma ocultação de limite

Neste exercício, você irá criar uma ocultação de limite na superfície, que irá mascarar a triangulação indesejada.

O limite pode ser criado a partir de um polígono ou polilinha, mas neste exercício, você usará uma linha obrigatória existente.

Este exercício continua a partir do Exercício 2: Excluir linhas TIN.

Adicionar um limite de ocultação

1. Abra Surface-4C.dwg, que está localizado na pasta de desenhos dos tutoriais.
   Nota:

   Este desenho é parecido com o Surface-3.dwg com a adição da camada C-TOPO-BRKL, que exibe linhas obrigatórias.

2. Em Toolspace, na guia Prospector, na coleção Superfícies, expanda a superfície XGND.
3. Na superfície XGND, expanda a coleção Definição. Clique com o botão direito do mouse em Limites. Clique em Adicionar.
4. Na caixa de diálogo Adicionar limites, especifique os seguintes parâmetros:
   • Nome: Ocultar tanque-XGND
   • Tipo: Oculto
   • Linha obrigatória não destrutiva: Selecionada
   • Distância ordenada: 1.0000
5. Clique em OK.
6. No desenho, selecione o objeto de polilinha que corresponda com o perímetro do tanque.

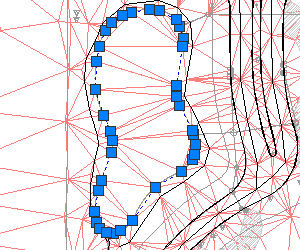

   A polilinha que corresponda com o perímetro do tanque


7. Pressione Enter.

   Ocultar limite é adicionado à definição da superfície. A superfície exibida no desenho é alterada para exibir o tanque como um 'Furo' na superfície.

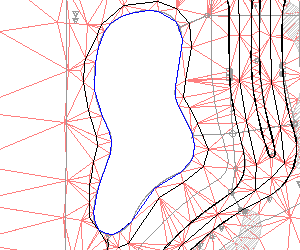

   Como a superfície deve parecer com a ocultação de limite



Para continuar com este tutorial, vá para Exercício 4: Suavizar uma superfície.
