Exercício 1: Configurar a janela de desenho

Neste exercício, você irá configurar a janela de desenho usando vistas nomeadas e viewports.

Dividir a área de desenho em viewports separadas

1. Abra o Intro-2.dwg, que está localizado na pasta de desenhos dos tutoriais

   Este desenho contém uma superfície de terreno existente, diversos alinhamentos e diversos gráficos do perfil que contêm terrenos existentes e perfis de layout.

2. Clique na guia Vista painel Viewports de modeloLista de configurações de viewportDois: Vertical.

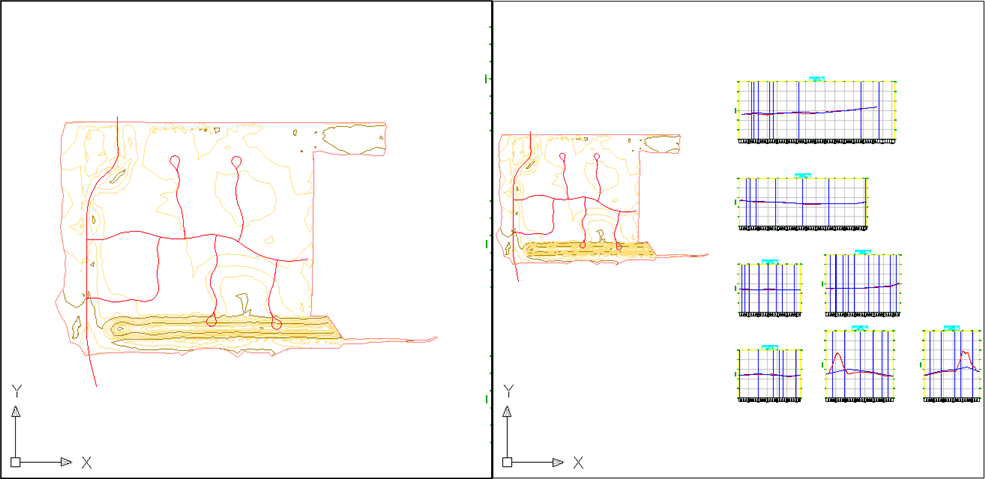

   Duas viewports serão exibidas. Cada viewport é uma janela separada, na qual é possível efetuar o pan e aumentar o zoom para diferentes vistas do desenho. É possível criar configurações personalizadas da viewport e salvá-las para uso posterior.

3. Clique em cada uma das viewports.

   Observe que ao clicar em uma viewport, a borda escurece para indicar qual viewport está ativa no momento. Clique na viewport no lado esquerdo para ativá-la.

4. Na linha de comando, insira ZE.

   A vista de superfície e o gráfico do perfil longitudinal serão exibidos na viewport esquerda.

Aplicar uma vista de desenho salva

1. Clique na viewport no lado esquerdo para ativá-la.
2. Clique na guia Vista painel Vistas nomeadas Extensões de superfície.

   As extensões da superfície EG aparecem na viewport esquerda.



   Três vistas foram criados neste desenho. Cada vista nomeada consiste em uma ampliação, uma posição e uma orientação específicas, e do estado da camada. Vistas nomeadas são salvas com um desenho e podem ser usadas a qualquer momento. Quando o desenho estiver exibindo uma vista específica para a qual você quer retornar, salve-a como uma vista nomeada clicando na guiaVista painel VistasVistas nomeadas

Para continuar com este tutorial, vá para Exercício 2: Alterar a exibição de um objeto.
